FRANÇAIS
39
12.      
Pièces nécessaires :
1 x Plaque du logo
(#5)
1 x Porte d’armoire
(#8)
Installation :

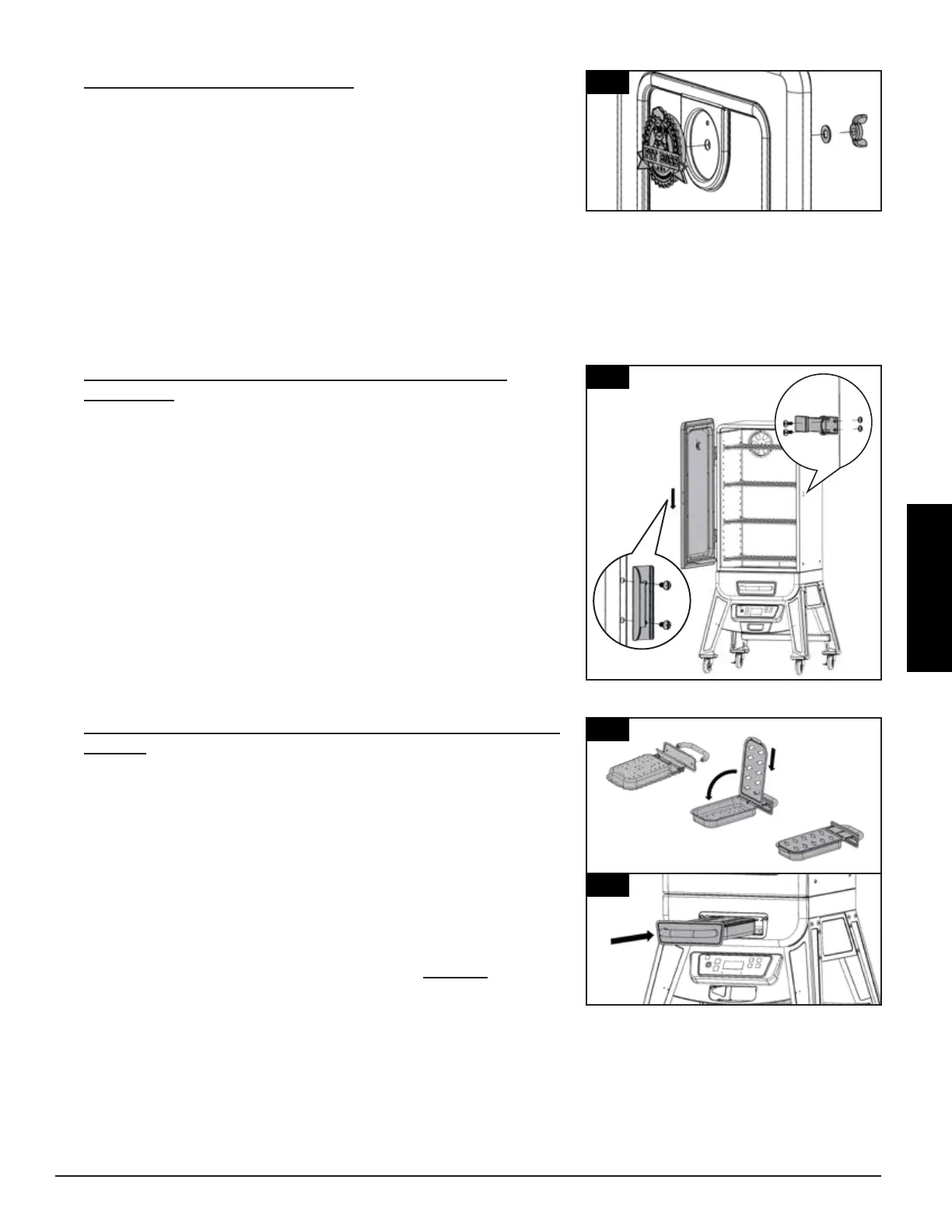

Retirez la rondelle et l'écrou papillon de la plaque du logo emballée.
Insérez la plaque du logo dans le trou de montage à l'avant de la porte
de l'armoire, placez la rondelle sur le filetage à l'intérieur de la porte et
serrez à la main pour la fixer.
REMARQUE: La plaque du logo est fournie avec une rondelle et un
écrou papillon.
13.          
'
Pièces nécessaires :
1 x Poignée de porte d’armoire
(#6)
1 x Loquet de porte d'armoire
(#7)
4 x Vis #10–24x½ po
(#C)
Installation :
Tout d'abord, remontez la porte sur l'armoire principale en alignant et en
fixant les deux charnières. Assurez-vous que la porte est correctement
montée en regardant si elle s'ouvre correctement. Illustration 13.
Montez la poignée de la porte de l'armoire sur le côté avant de la porte
à l'aide de deux vis. Vérifiez l'emplacement correct sur l'illustration 13.
Montez le loquet de la porte de l'armoire sur le côté extérieur de
l'armoire principale à l'aide de deux vis. Illustration 13.
14.       
 
Pièces nécessaires :
1 x Couvercle du plateau pour copeaux de bois
(#10)
1 x Plateau pour copeaux de bois
(#11)
Installation :
Tout d'abord, assemblez le plateau à copeaux de bois en fixant la
façade et la poignée à l'aide de deux vis. Ensuite, insérez le couvercle
du plateau à copeaux de bois dans les fentes du couvercle puis sur le
plateau, et rabattez le couvercle pour le fermer. Illustrations 14.
Glissez le plateau à copeaux de bois l’ouverture au-dessus du tableau
de commande sur le panneau avant de l’unité. Illustration 14.
12
13
14
14
13
13
13
5
8
11
10
6
7
