52 ATR171 - Manuale d’uso

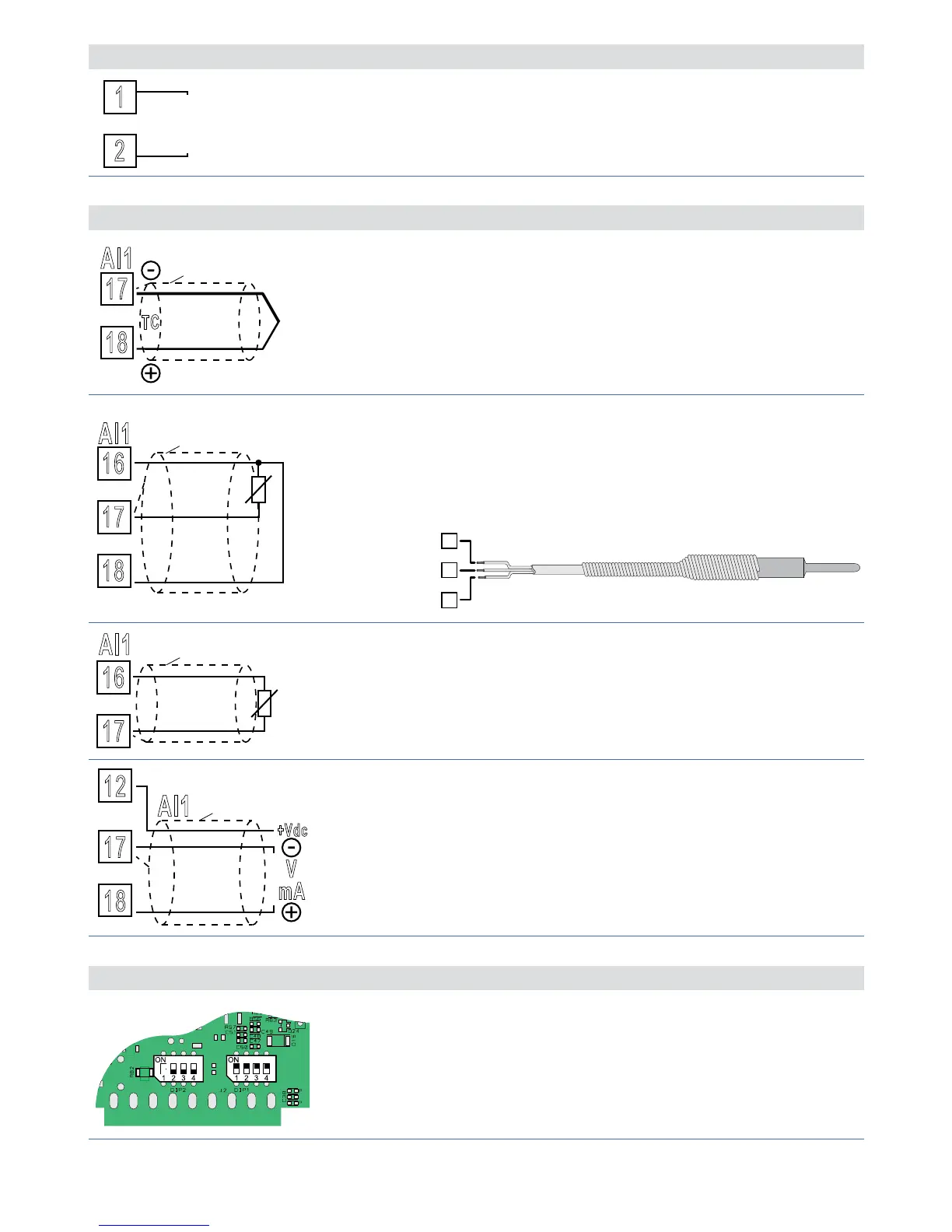

5.1.a Alimentazione
1
2
SUPPLY
24...230V
AC/DC
Alimentazione switching a range esteso 24..230 Vac/dc
±15% 50/60 Hz – 5,5 VA (con isolamento galvanico).
5.1.b Ingresso analogico AI1
17
18
TC
AI1
Shield/Schermo
Per termocoppie K, S, R, J.
• Rispettare la polarità.
• Per eventuali prolunghe utilizzare cavo compensato e
morsetti adatti alla termocoppia utilizzata (compensati).
• Quando si usa cavo schermato, lo schermo deve essere
collegato a terra ad una sola estremità.
16
17
18
AI1
Shield/Schermo
PT/NI100
Per termoresistenze PT100, NI100.
•
Per il collegamento a 3 fili usare cavi della stessa sezione.
• Per il collegamento a 2 fili cortocircuitare i morsetti 16 e 18.
• Quando si usa cavo schermato, lo schermo deve essere
collegato a terra ad una sola estremità.
18
17
16
RED / ROSSO
WHITE / BIANCO
RED / ROSSO
16
17
AI1
Shield/Schermo
PTC/NTC
Per termoresistenze NTC, PTC, PT500, PT1000 e
potenziometri lineari.
Quando si usa cavo schermato, lo schermo deve essere
collegato a terra ad una sola estremità.
12
17
18
AI1
V
mA
+Vdc
Shield/Schermo
Per segnali normalizzati in corrente e tensione.
• Rispettare la polarità.
• Quando si usa cavo schermato, lo schermo deve essere
collegato a terra ad una sola estremità.
5.1.c Ingresso analogico AI2 (solo per ATR171-23ABC-T)
Per abilitare il secondo ingresso analogico impostare i
dip switch come in figura.
In questa configurazione la seriale RS485 NON è
disponibile.
