56 ATR171 - Manuale d’uso
5.1.j Ingresso digitale (solo per ATR171-11/12/14-ABC)
12
13
+Vdc
DI
Ingresso digitale (Par.
d Gt.i .
).
6 Funzione dei visualizzatori e tasti
ATR171
FNC
PRGM
SET
C1
A1
C2
A2
TUN
A3
MAN
REM
RUN
C1
A1
C2
A2
TUN
A3
MAN
REM
RUN
1
3
4
7
26 5
9 8 10
1613 14
12 15
11

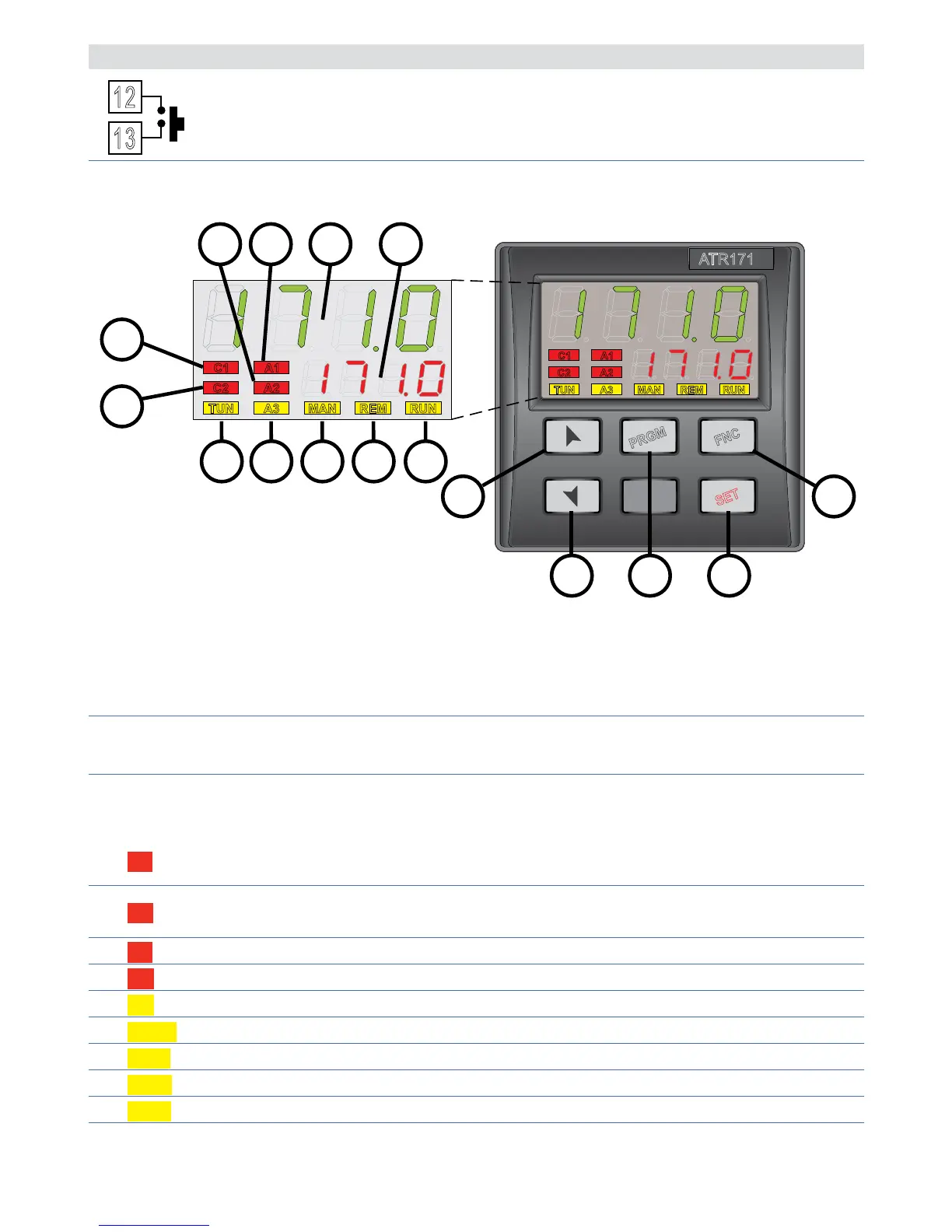

6.1 Indicatori numerici (Display)
1
1234
Normalmente visualizza il processo.
In fase di configurazione visualizza il parametro in inserimento.
2
1234
Normalmente visualizza i setpoint. In fase di configurazione
visualizza il valore del parametro in inserimento.
6.2 Significato delle spie di stato (Led)
3 C1
Acceso quando l’uscita comando è attiva. Nel caso di comando
valvola motorizzata è acceso in fase di apertura valvola.
4
C2
Nel caso di comando valvola motorizzata è acceso in fase di
chiusura valvola.
5
A1 Acceso quando l’allarme 1 è attivo.
6
A2 Acceso quando l’allarme 2 è attivo.
7
A3 Acceso quando l’allarme 3 è attivo.
8
MAN Acceso all’attivazione della funzione “Manuale”.
9
TUN Acceso quando il regolatore sta eseguendo un ciclo di auto-tuning.
10 REM Acceso quando il regolatore comunica via seriale.
11
RUN Acceso quando è attivo il conteggio della funzione timer.
