Manuale d’uso - ATR171 55

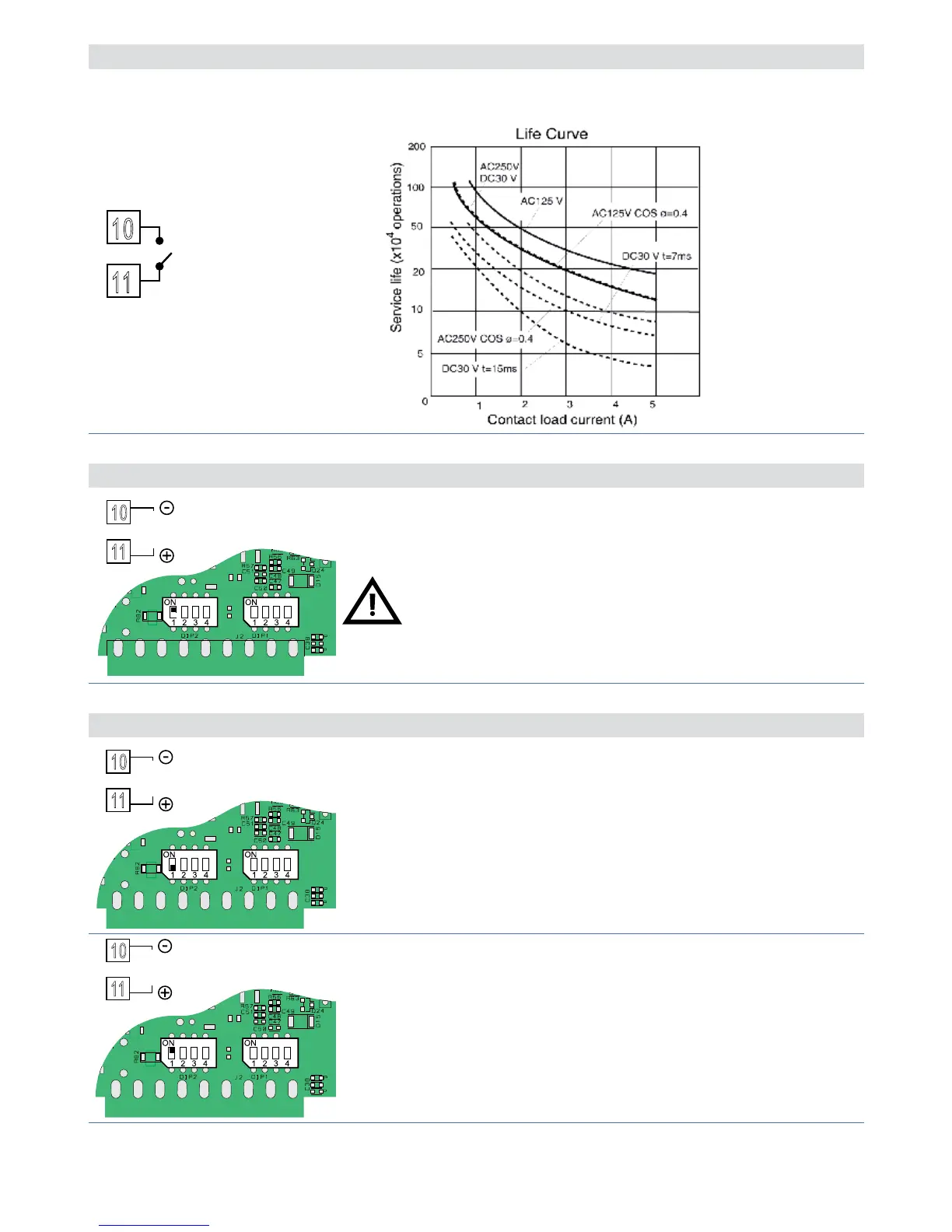

5.1.g Uscita Relè Q4 (solo per ATR171-14ABC)
10
11
Q4
5A
30V
1/8HP
Portata contatti: 5 A, 30 Vac/dc, carico resistivo
18x10
4
operazioni.
5.1.h Uscita SSR
SSR
10
11
Uscita comando SSR portata 12 V / 30 mA.
Solo per la versione ATR171-23ABC-T, per
utilizzare l’uscita SSR impostare il canale 1 del
DIP 2 come in figura.
5.1.i Uscita mA / Volt (solo per ATR171-23ABC-T)
10
11
mA
Uscita continua in mA configurabile da parametri
come comando (Par.
c.out
) o ritrasmissione del
processo-setpoint (Par.
re t r.
).
10
11
V
Uscita continua in Volt configurabile da parametri
come comando (Par.
c.out
) o ritrasmissione del
processo-setpoint (Par.
re t r.
).
