64 ATR171 - Manuale d’uso
dell’azione refrigerante secondo la formula:
Banda proporzionale azione refrigerante =
p. b.
x
p.b.m.
Si
avrà così una banda proporzionale per l’azione refrigerante che sarà uguale a quella
dell’azione caldo se
p.b.m.
= 1.00, o 5 volte più grande se
p.b.m.
= 5.00.
Tempo integrale e Tempo derivativo sono gli stessi per entrambe le azioni.
Il parametro
ou.d.b
determina la sovrapposizione in percentuale tra le due azioni.
Per gli impianti in cui l’uscita riscaldante e l’uscita refrigerante non devono mai
essere attive contemporaneamente si configurerà una Banda morta (
ou.d.b
≤ 0),
viceversa si potrà configurare una sovrapposizione (
ou.d.b
> 0).

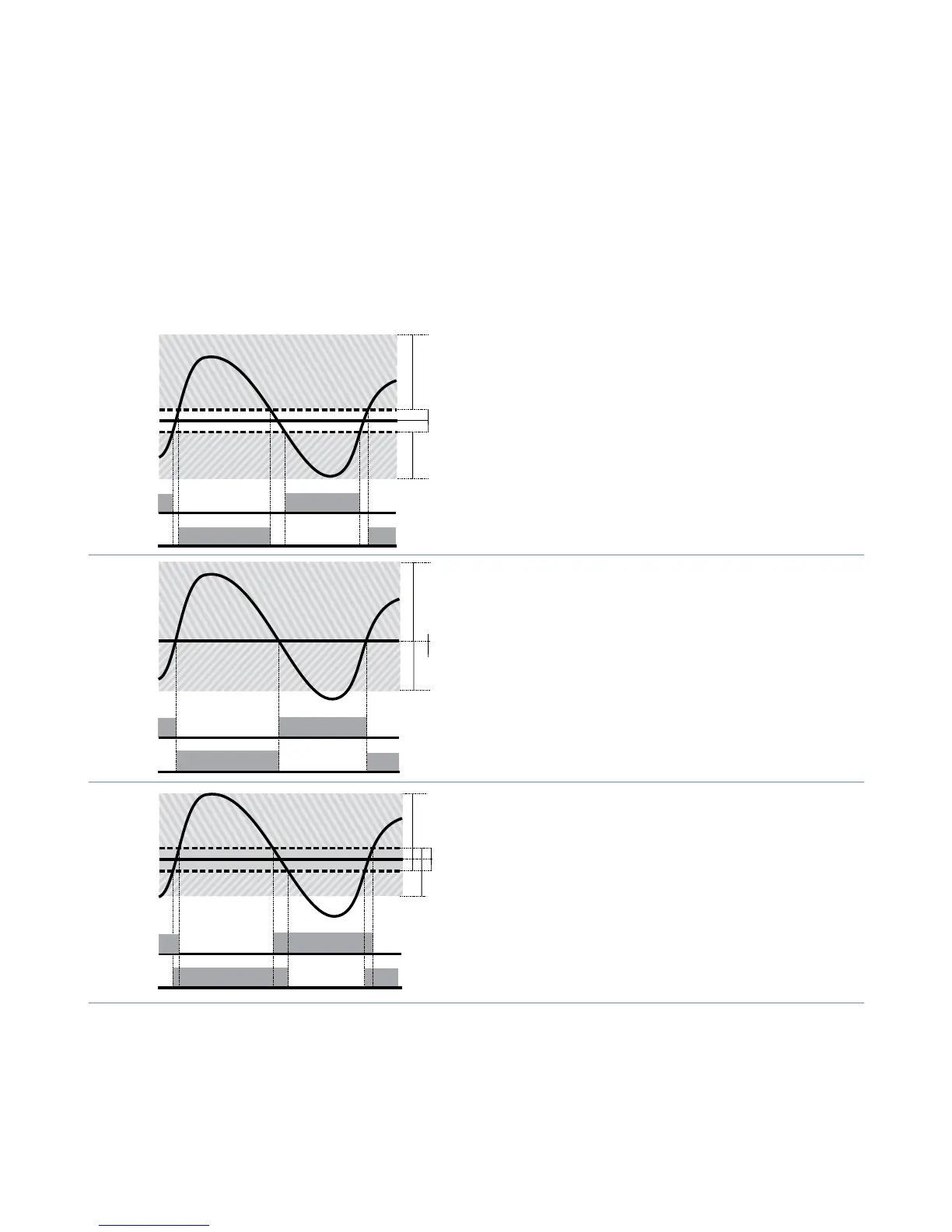

La figura seguente riporta un esempio di P.I.D. doppia azione (caldo-freddo) con
t.i .
= 0 e
t.d.
= 0.
1
ACTIVE
ACTIVE
SPV
PV
 x  = COOL
 x  = COOL
 x  = COOL
 < 0
 = 0
 > 0
 (HEAT)
 (HEAT)
 (HEAT)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
SPV
PV
ACTIVE
ACTIVE
SPV
PV
ACTIVE
ACTIVE
2
ACTIVE
ACTIVE
SPV
PV
 x  = COOL
 x  = COOL
 x  = COOL
 < 0
 = 0
 > 0
 (HEAT)
 (HEAT)
 (HEAT)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
SPV
PV
ACTIVE
ACTIVE
SPV
PV
ACTIVE
ACTIVE
3
ACTIVE
ACTIVE
SPV
PV
 x  = COOL
 x  = COOL
 x  = COOL
 < 0
 = 0
 > 0
 (HEAT)
 (HEAT)
 (HEAT)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
COMMAND OUTPUT (HEAT)
ALARM OUTPUT (COOL)
SPV
PV
ACTIVE
ACTIVE
SPV
PV
ACTIVE
ACTIVE
Il parametro
co.T. c.
ha lo stesso significato del tempo di ciclo per l’azione caldo
T. c.
.
Il parametro
co o . f.
(Cooling Fluid) pre-seleziona il moltiplicatore di banda
proporzionale
p.b.m.
ed il tempo di ciclo
co .T. c.
del P.I.D. freddo in base al tipo di
fluido refrigerante:
