30 - TCT101-1ABC - Manuale d'uso

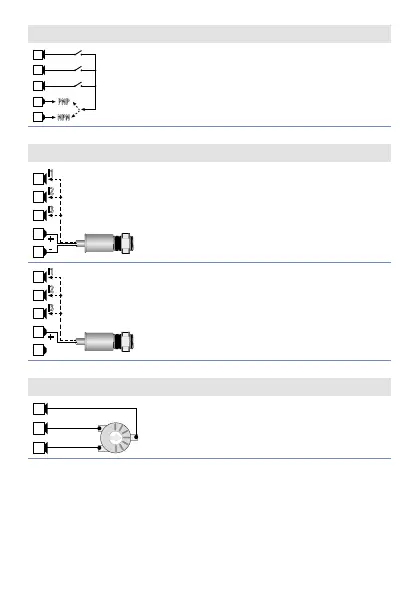

5.1. a Collegamento degli ingressi digitali
NPN
PNP
12
11
10
9
8
Esempio di collegamento degli ingressi
digitali in modalità PNP e NPN.
5.1. b Collegamento dei sensori di prossimità
-
+
I3
I2
I1
12
11
10
9
8
3 wires PNP
Proximity Sensor
OUT
Sensore di
Prossimità PNP
a 3 Fili
Esempio di collegamento di un sensore
di prossimità a 3 fili.
+
I3
I2
I1
12
11
10
9
8
2 wires PNP
Proximity Sensor
OUT
Sensore di
Prossimità PNP
a 2 Fili
Esempio di collegamento di un sensore
di prossimità a 2 fili.
5.1.c Collegamento del potenziometro
10
9
8
Potenziometro 5..10Kohm.
Risoluzione 1000 punti.
