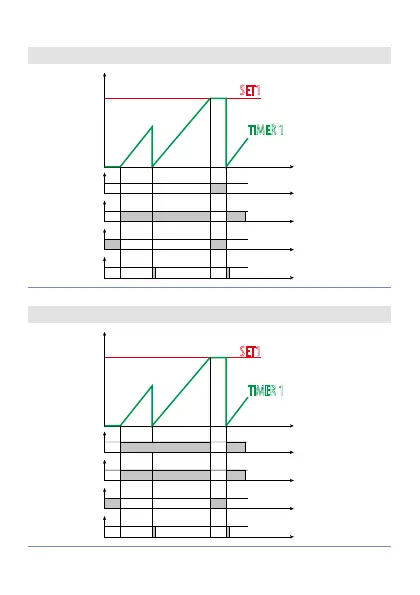

10 Grafici di funzionamento del timer
10.a
t.o n
Timer ON
Set
SET1
Time
TIMER 1
1
0
Out Timer 1
Start
Stop
Reset
1
0
1
0
1
0
10.b
t. o FF
Timer OFF
Time
SET1
TIMER 1
1
0
Out Timer 1
Start
Stop
Reset
1
0
1
0
1
0
Set
