32 - TCT101-1ABC - Manuale d'uso

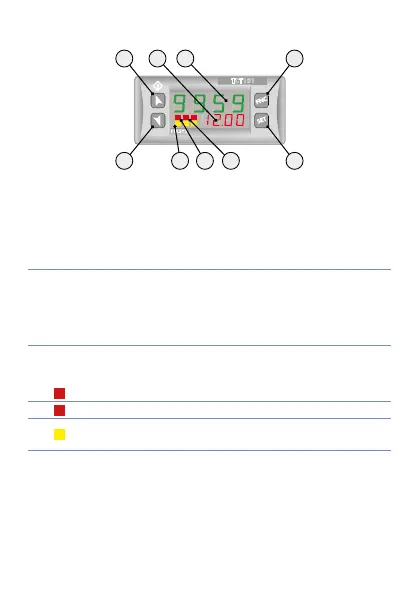

6 Funzione dei visualizzatori e tasti
TCT101
1 2 3
28 1 7
59 3 4 6
6.1 Indicatori numerici (display)
1
99.59
Normalmente visualizza il valore
del timer. In fase di configurazione
visualizza il nome del parametro in
inserimento.
2
12. 0 0
Normalmente visualizza il nome della
grandezza visualizzata sul display
principale. In fase di configurazione
visualizza il valore del parametro in
inserimento.
6.2 Significato delle spie di stato (Led)
3 1 Segnala l’attivazione dell’uscita Q1
4
2
Segnala l’attivazione dell’uscita Q2
5
Segnala la trasmissione seriale da parte del
TCT101
