- 25 -
D
5cm

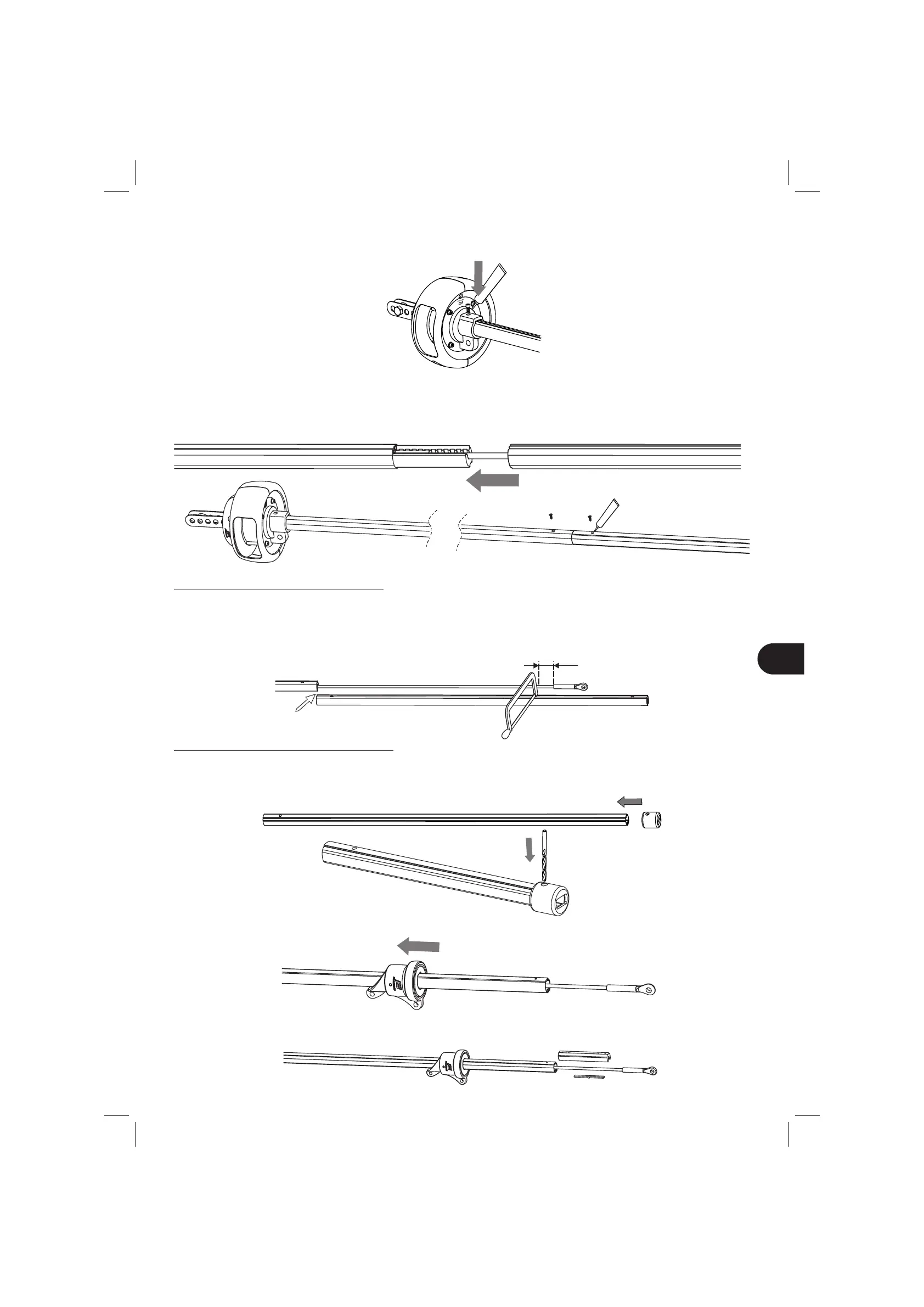

4.3 - Zuschneiden des letzten Profils
- Legen Sie das letzte Profil hinter das vorletzte Profil, aber ohne es festzustecken.
- Versehen Sie dieses mit einer Markierung (ca. 5 cm von der Muffe des Vorstags entfernt).
- Schneiden Sie das Profil mit Hilfe einer Säge zu.
- Stecken Sie ein Verbindungsstück hinein.
- Stecken Sie das Profil in die Trommel (plazieren Sie die Schraube M5x12, indem Sie den Silikonkitt in das
Schraubenloch streichen, um die elektrolytische Wirkung Inox/Aluminium zu reduzieren)
- Stecken Sie ein weiteres Verbindungsstück mit seiner Vorstagführung hinein
- Plazieren Sie eine Blechschraube Ø3.9x12.7. Bringen Sie den Silikonkitt in das Schraubenloch ein.
- Stecken Sie ein Aluminiumprofil hinein.
- Wiederholen Sie diesen Vorgang bis zum vorletzten Profil
4.4 - Montage des Profilansatzstückes
- Das Profilansatzstück muss auf das äussere Ende des vorher von Ihnen zugeschnittenen Aluminiumprofils
montiert werden.
- Sie stecken die gesamte Einheit auf das Profil, bis dass diese aneinanderstossen
(Achten Sie auf das Loch in dem Profilansatzstück, siehe untere Zeichnung)
- Stecken Sie ein Verbindungsstück, sowie die Vorstagführung hinein (Übereinstimmung des Lochs des
- Bevor Sie die Schraube setzen, denken Sie bitte daran, den Fallwirbel anzubringen!! (Achten Sie auf die Richtung:
