PLASTIMO RULLFOCKSYSTEM T-SERIE
406-T 609-T 811-T
- 47 -
MONTERINGSANVISNING FOR S-SERIEN
1/ Teknisk specefikation 3
2/ Beskrivning av de olika delarna
2.1 - 406-T 4
2.2 - 609-T 5
2.3 - 811-T 6
3/ Läs detta innnan montering påbörjas
3.1 - Trummans exakta position 47
3.2 - Tips 48
3.3 - Val av montering 48
4/ Nödvändiga verktyg 48
5/ Montering på demonterat förstag 48
5.1 - Demontering av förstag 49
5.2 - Montering av rullfocken 49
5.3 - Kapning av sista profilen 49
5.4 - Montering av toppdelen 50
6/ Montering direkt på riggad båt 50
6.1 - Mätning av förstagets längd 51
6.2 - Kapa den sista profilen 51
6.3 - Montering av toppdelen 51
6.4 - Montering av profilerna 52
6.5 - Montering av basprofilen 52
6.6 - Montering av trumman 52
6.7 - Justering av revlinan 52
7/ Rekommendationer 53
8/ Extra tillbehör 54
8.1 - Fallavledare 54
9/ Extra profiler
S
3/ LÄS DETTA INNNAN MONTERING PÅBÖRJAS
3.1 - TRUMMANS EXAKTA POSITION
För at få reda på trummans exakta läge. Ta trumman och förstag till båten. (Om båten är riggad, spänn ett fall till fören
och lossa förstaget). Trä förstaget genom trumman. Om vantskruv används och den ej går igenom trumman, lossa den
från förstaget, trä igenom trumman och montera tillbaka vantskruven på andra sidan.( Montera tillbaka förstaget på
båten). Välj något av nedanstående alternativ!

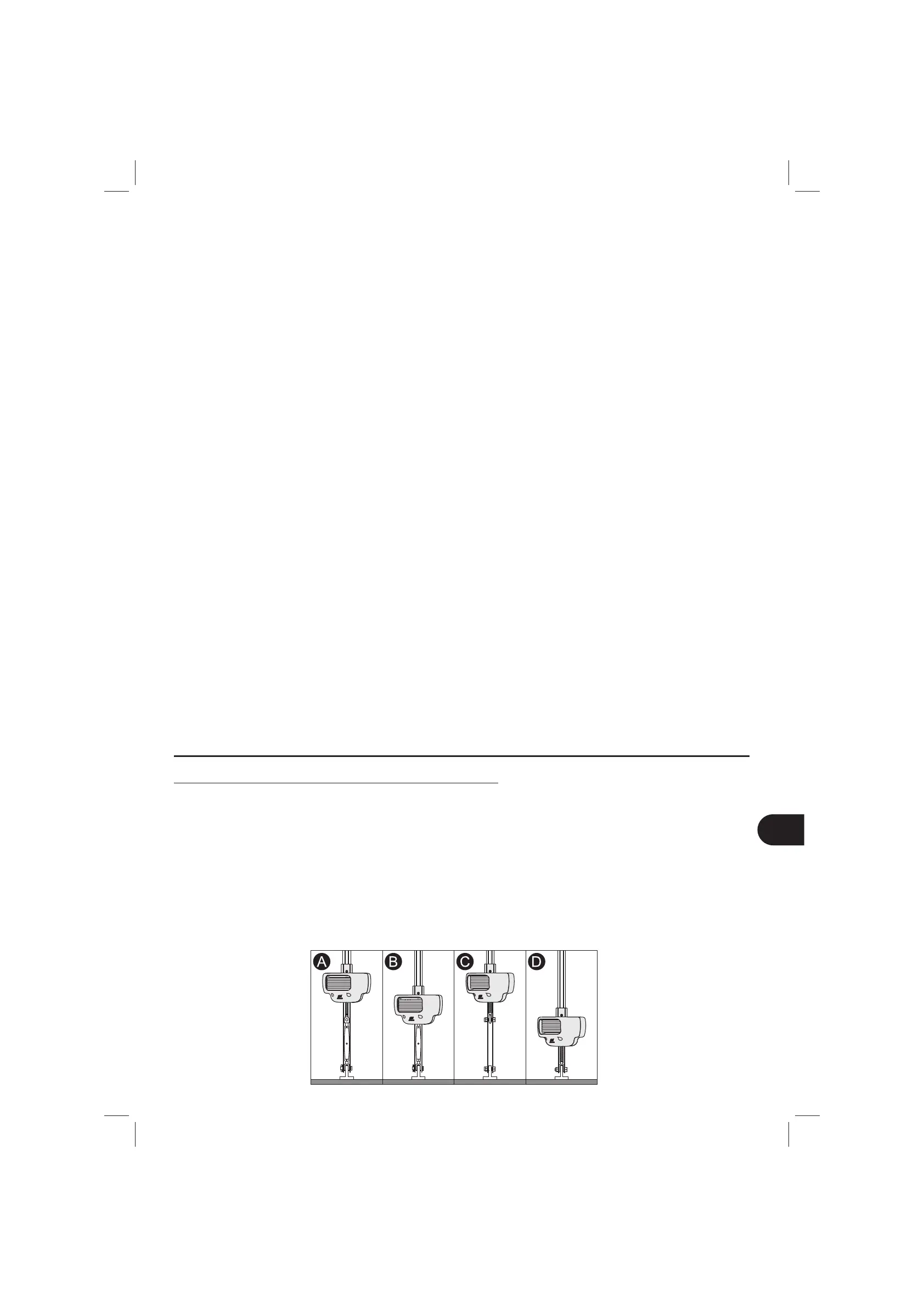

Alt.A. Standardmontering där vantskruven rymms under trumman. Monterings-beslagen kapas vid behov.
Alt.B. Montering där vantskruven går upp i trumman. Vid detta alternativ måste kontrolleras att vantskruven går fritt
inne i trumman. Får inte vantskruven inte plats, byt ej ut den mot en mindre utan att rådgöra med din leverantör, för
att få en vantskruv som är rätt dimensionerad. Kan även innebära att förstaget måste bytas. Är den marginellt för stor
kan det räcka att runda av hörnen med en fil.
Alt.C. Montering utan vantskruv där förstaget fästs i monteringsbeslagens hål. Mastens lutning kan justeras genom
