- 41 -

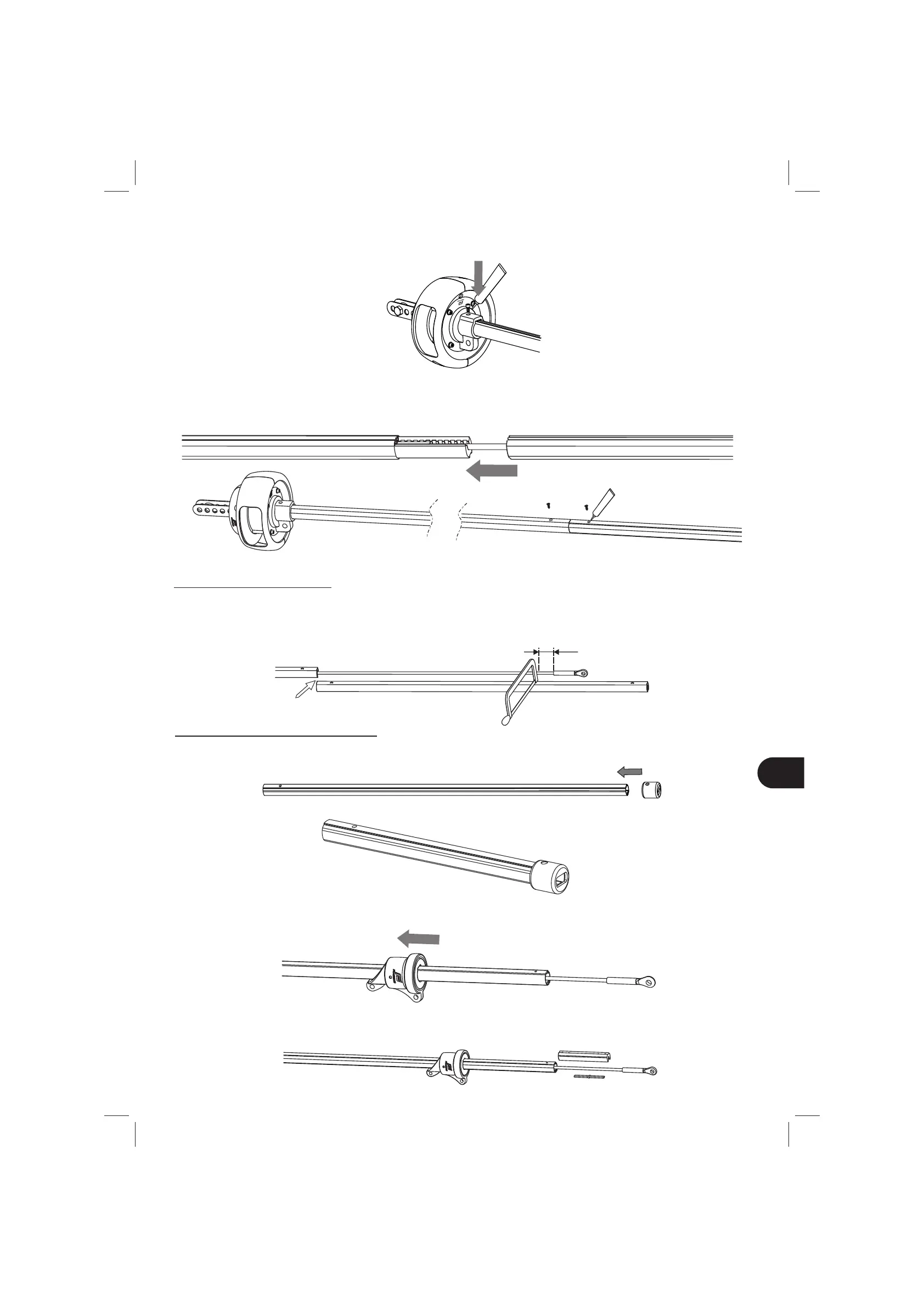

- Colocar el perfil en el tambor. (fijar con el tornillo M5x12 colocando un poco de silicona para limitar los
fenómenos electrolíticos)
- Enhebrar otra pieza de unión con su guía.
- Colocar un tornillo Ø3.9x12.7. (colocar silicona en el taladro del tornillo)
- Enhebrar un perfil de aluminio.
E
4.3 - Corte del último perfil
- Presentar el último perfil en tope sobre el penúltimo, sin enhebrarlo.
- Marcarlo a unos 5 cm del prensado del terminal del estay.
- Cortar el perfil con la ayuda de una sierra.
- Enhebrar un empalme de unión.
5cm
4.4 - Montaje del terminal superior
- Enhebrar el tope sobre el perfil de aluminio.
- Taladrar con una broca de diámetro 4.2 mm (CUIDADO de orientar el terminal correctamente). Ver esquema.
- Enhebrar una pieza de unión y su guía (hacer corresponder el taladro de la extremidad con el taladro realizado
- Antes de colocar el tornillo no se olvide de colocar el giratorio !! (Cuidado con el sentido : parte cónica hacia
arriba)
PANTONE Black
Offset 80g
58224_03 - Page 41/68
