5.3 - MONTAGE DES PROFILANSATZSTÜCKES
- - Das Profilansatzstück muss auf das äussere Ende des vorher von Ihnen zugeschnittenen Aluminiumprofils montiert
werden.
- Sie stecken die gesamte Einheit auf das Profil, bis dass diese aneinanderstossen

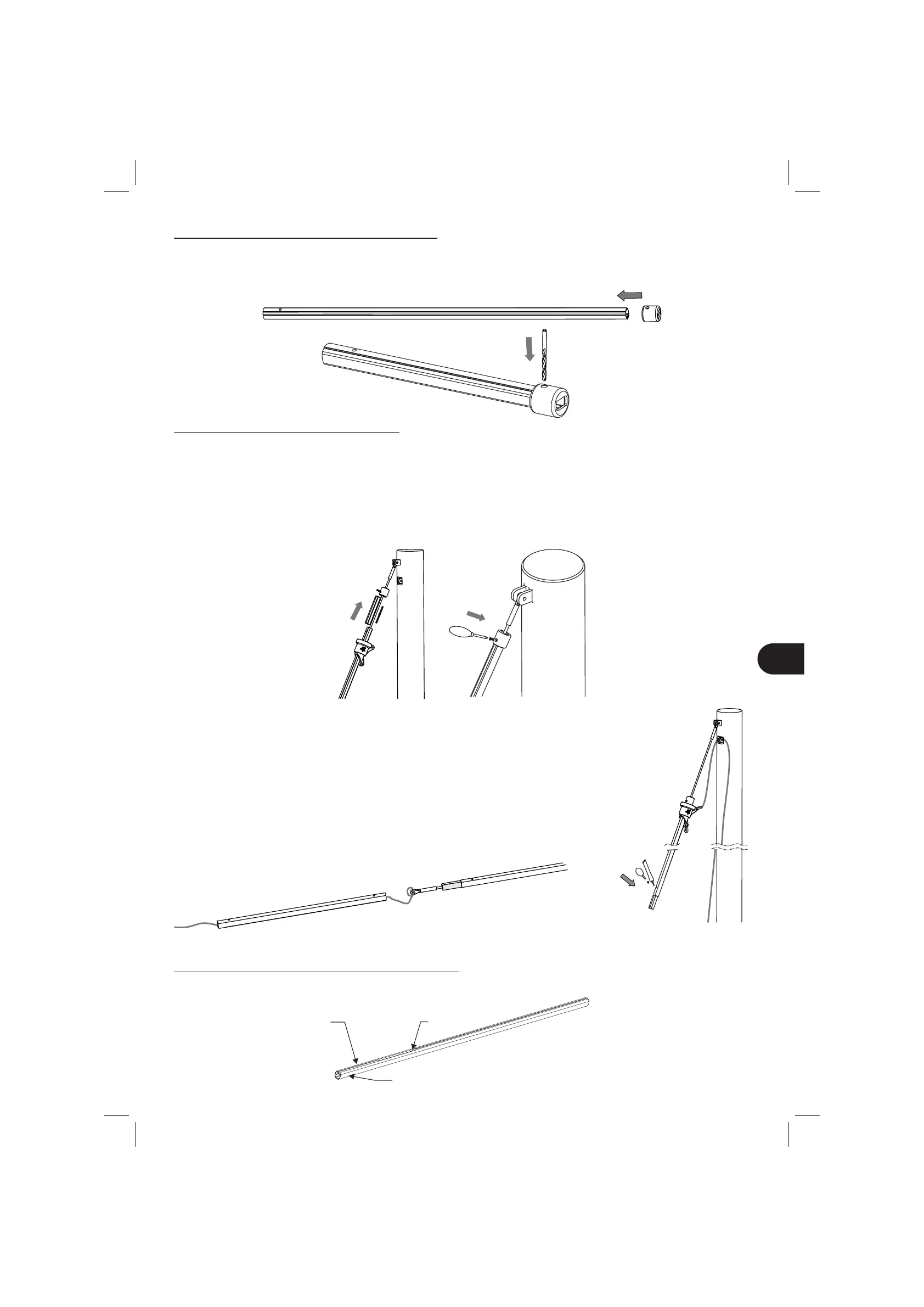

(Achten Sie auf das Loch in dem Profilansatzstück, siehe untere Zeichnung)
5.4 - ZUSAMMENSETZEN DER PROFILE
- Trennen Sie das Vorstag von der Bugplatte
- Stecken Sie auf dem Vorstag fest:
- Profilansatzstück Das Profil,
- welches Sie zugeschnitten und durchbohrt haben,
- Plazieren Sie ein Verbindungsstück und eine Vorstagführung (Übereinstimmung des Lochs des Verbindungsstücks
mit dem Loch des Profils),
- 1 Schraube Ø4.8x12.7,
- Benutzen Sie eine auf einen Fallwirbel montierte Falle, um die Profile, die Sie montieren abzustützen.
- Stecken Sie ein Verbindungsstück, sowie die Vorstagführung hinein
- Bringen Sie Silikonkitt in das Schraubenloch ein, um das elektrolytische Verhalten der Inoxschraube
mit dem Aluminium zu vermeiden.
- Plazieren Sie eine Blechschraube Ø3.9x12.7.
- Entfernen Sie den überstehenden Silikonkitt mit Hilfe eines Tuches.
- Stecken Sie ein neues Aluminiumprofilzwischenstück hinein (Achtung: Legen Sie das untere
Profil zur Seite, Sie werden dieses als Letztes installieren).
- Wiederholen Sie die Operationen.
- Um das untere Profil hineinzustecken, ist es empfehlenswert ein Ende in das Vorstagauge
einzuführen, damit das Vorstag leichter in das Profil geleitet und das Ende besser
zurückgeholt werden kann.
5.5 - ZUSAMMENSETZEN DES UNTEREN PROFILS
E ACHTEN Sie auf die Richtung des unteren Profils (siehe untere Zeichnung)
Ende mit Innengewinde
unterer Teil
Hohlkehle
