- 28 -

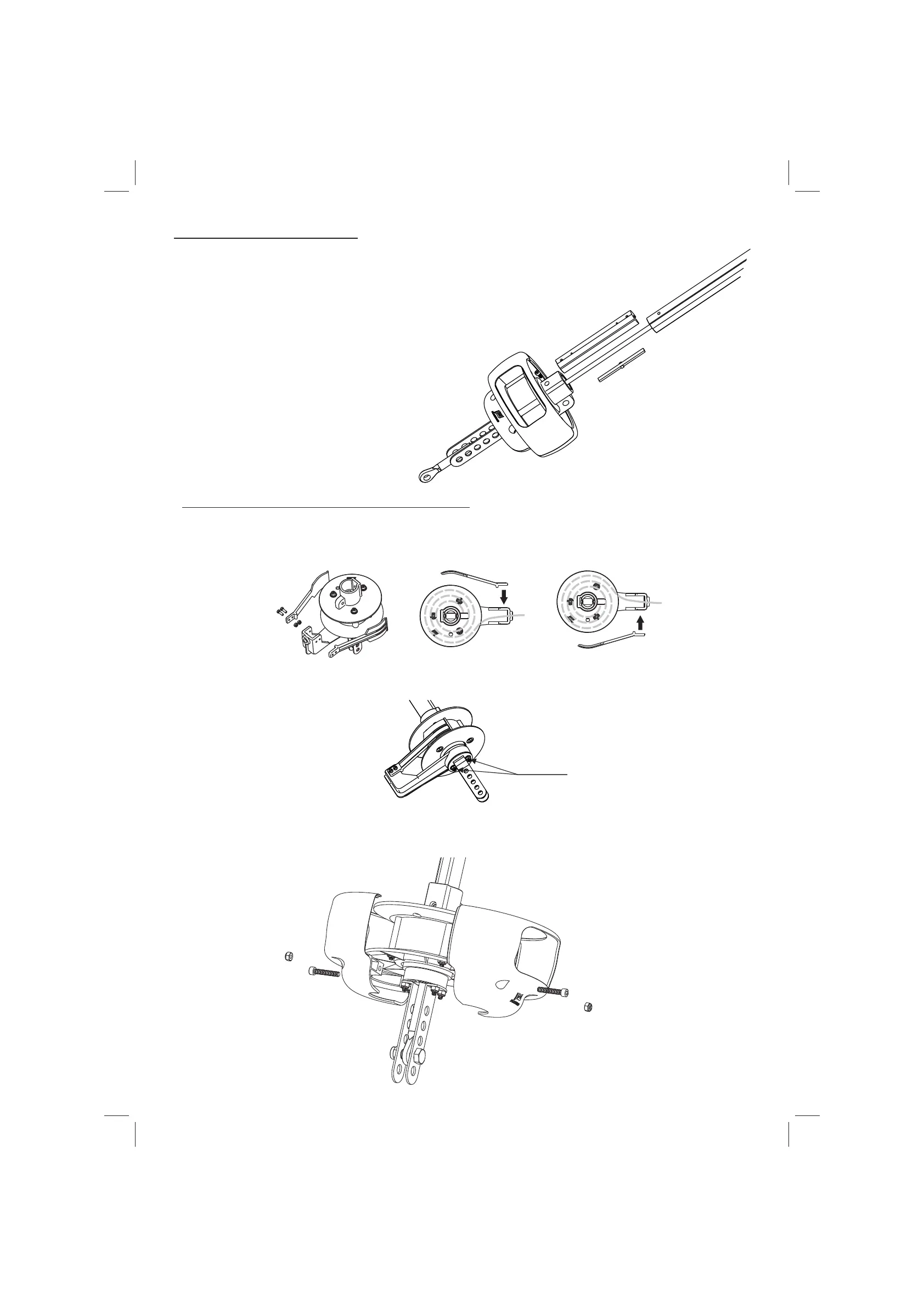

5.6 - MONTAGE DER TROMMEL
- Bringen Sie das Vorstagauge oder den Wantenspanner in die Trommel ein (je nach Modell).
- Führen Sie ein Verbindungsstück, sowie seine Einführung in Übereinstimmung mit dem Loch des
Innengewindes des Rohres ein.
- Stecken Sie das untere Profil in die Trommel.
- Bringen Sie Silikonkitt in das Schraubenloch ein.
- Plazieren Sie eine Schraube M5x12.
- Bringen Sie die Rollreffanlage an ihren Befestigungspunkt auf dem Bug des
Bootes an.
- Holen Sie den Fallwirbel wieder herunter.
- Ziehen Sie das Achterstag wieder an.
Schraube
BackbordmontageSteuerbordmontage
5.7 - EINSTELLUNG DER ½ REFFLEINENFÜHRUNG
5.7.1 - 406-T
- Die Montage der Reffleinenführung des Modells 406-T kann rechts oder links erfolgen, je nach gewünschter
Richtung der Wickelung.
- Zur Fixierung benutzen Sie bitte die beiden Schrauben und Muttern M4x12
5.7.2 - 609-T & 811-T
- Die Einstellung der Winkel der 1/2 Reffleinenführung bezüglich der Modelle 609 & 811 erfolgt durch Lockern der
beiden Schrauben und Muttern (siehe untere Zeichnung)
- Die Einstellung des Winkels erfolgt durch lockern der beiden Schrauben, die die Wantenspanner festhalten
