- 44 -

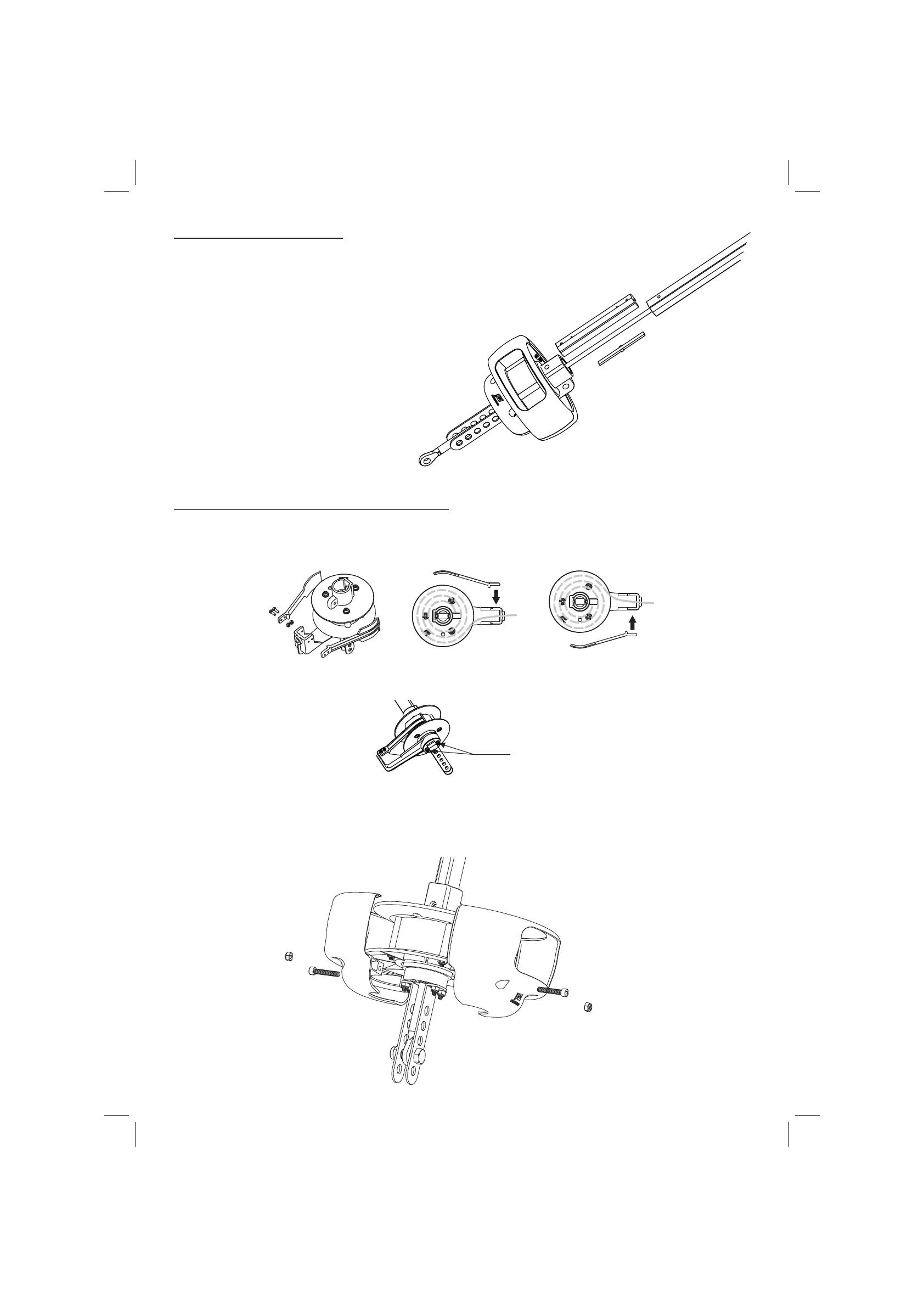

5.6 - MONTAJE DEL TAMBOR
- Pasar el ojillo del estay o el tensor* en el tambor. *(según modelo)
- Introducir una pieza de unión y su guía por la parte baja del perfil. (hacer corresponder el
taladro de la extremidad de la pieza de unión con el taladro roscado del tubo)
- Enhebrar el perfil bajo en el tambor.
- Colocar silicona en el taladro del tornillo.
- Colocar el tornillo M5x12.
- Fijar el enrollador sobre el cadenote.
- Volver a bajar el giratorio.
- Volver a tensar el backestay.
tornillos
Montaje a baborMontaje a estribor
5.7 - REGULACION DE LOS ½ GUIA MANIOBRA
5.7.1 - 406-T
- La instalación del guía maniobra sobre el modelo 406-T se hará a la derecha o a la izquierda según el sentido de
rotación del cabo de maniobra elegido.
- Para su fijación, utilizar los 2 tornillos y tuercas M4 x12
5.7.2 - 609-T & 811-T
- La regulación del ángulo de los 1/2 guía maniobra sobre los modelos 609 & 811 se hace aflojando los 2 tornillos y
tuercas (ver esquema a continuación)
- La regulación del ángulo se hará aflojando los tornillos que fijan las placas de estay.
