- 49 -
- Placera delarna i ordning längs förstaget

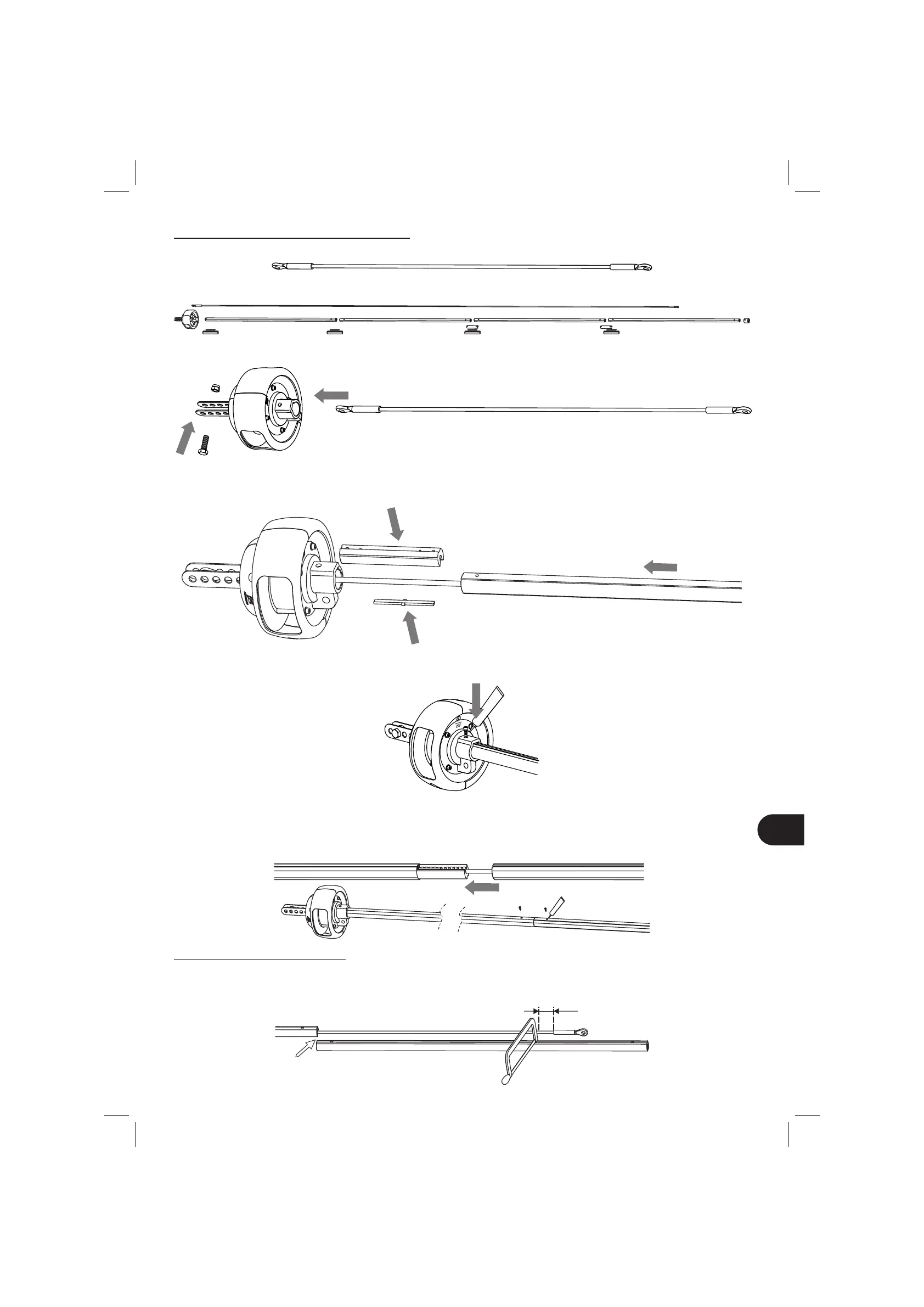

5.2 - MONTERING AV RULLFOCKSYSTEM
- Sträck ut förstaget på marken
- Montera trumman på förstaget enligt tidigare vald placering, och montera riggbulten.
- Skjut in ett skarvstycke helt i bottenprofilen i nederändan som skall in ii trumman, d.v.s den ända där det borrade
hålet ligger ca 10mm från kanten. Hålet i skarvstycket ska stämma med hålet i profilen.
- Trä Basprofilen över förstaget.
- Lägg ett skarvstycke runt förstaget mellan trumman och basprofilen och lås fast den genom att trycka fast låsplattan
från motsatta sidan. För in skarvstycket helt i bottenprofilen, så hål i skarvstycket stämmer med förrborrat hål i
- Montera nästa koppling på förstaget och skjut ner den till hälften i bottenprofilen.
- Lite silicon i hålet och montera med skruv Ø3,9x12,7. Torka av överflödigt silicon.
- Trä på nästa profil och montera fast den på samma sätt över skarvstycket.
S
5cm
5.3 - Kapning av sista profilen
- Lägg sista aluminiumprofilen kant i kant mot den sist monterade.
- Märk profilen 5cm från ändstycket på förstaget.
- Kapa profilen så rakt som möjligt med bågfilen, vid märkningen.
- Montera profilen på samma sätt som tidigare.
