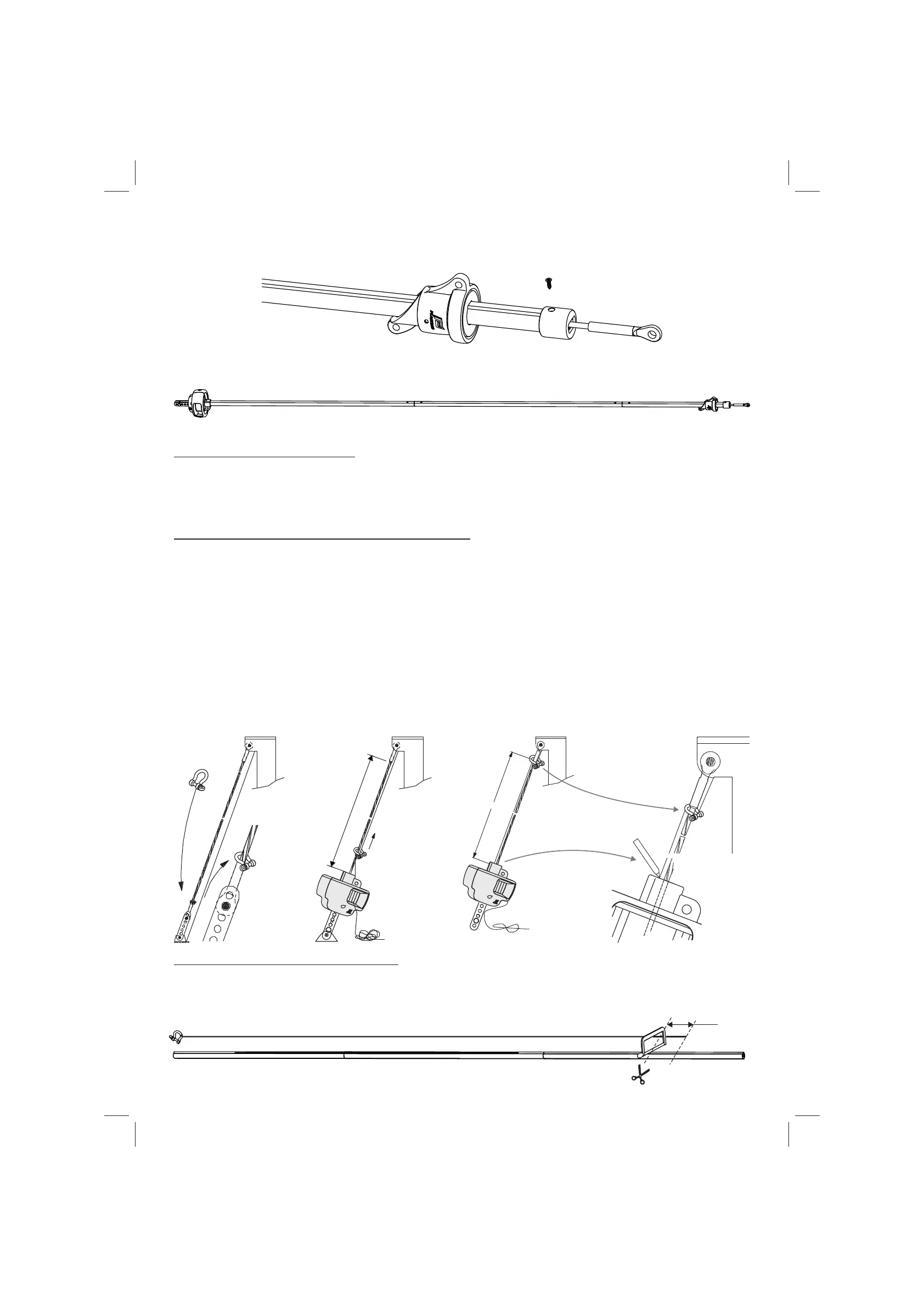

5/ MONTAGGIO IN POSTO
Ø L'interesse di questo montaggio è che può essere effettuato da una sola persona
Ø Che non è necessario smontare la testa d'albero.
5.1 - MISURA DELLA LUNGHEZZA DELLO STRALLO
Per adattare l'avvolgitore alla vostra unità è necessario conoscere la lunghezza utile "X".
Trucchi del mestiere:
- Infilare un piccolo grillo sullo strallo
- Verificare che venga bene a scontrare sul manicotto dello strallo
- Allentare il paterazzo
- Assicurare l' albero con una drizza
- Smontare lo strallo nella parte bassa
- Montare l'insieme tamburo
- Rimontare lo strallo nella parte bassa
- Togliere la drizza e risserrare il paterazzo
- Fissare una drizza sul grillo
- Fissare una cima ( o il decametro) sul grillo
- Issare il grillo fino a farlo scontrare sul manicotto in alto
- 58 -
- Rimettere a posto il terminale del profilato.
- Mettere del mastice nel foro della vite
- Sistemare la vite Ø4.8x12.7
- Il vostro avvolgitore è assemblato, non avete che da metterlo a posto.
(sollevatelo a mezzo di una drizza)
X
X
3cm
X
5.2 - TAGLIO DELL'ULTIMO PROFILATO
Stendere sul suolo la cima che vi è servita per misurare la lunghezza utile del vostro strallo
- Disporre i profilati di alluminio testa a testa ( ATTENZIONE al profilato basso)
- Fare un riferimento sul profilato in corrispondenza con il riferimento della cima.
- Tagliare a 3 cm dal riferimento. (margine di buon funzionamento)
