0.0. Normal tilstand - displayet viser udgangsværdi i procent af I
ventil
.
Displayet går til denne tilstand ved power ON, eller hvis ingen taster har
været aktiveret i en periode på 2 minutter.
1.0 VAL - Indtastning af password.
1.1 PAS - Programmeringsadgang.
Accepteret password gælder, indtil forsyningsspændingen afbrydes.
Password er 030.
2.0 CUA - Indstilling af strømme for ventil A.
2.1 LOA - Springrespons for ventil A.
Indstilles i procent af I
ventil.
Lovlige valg er 0...99,9%.
2.2 IA1 - Strømbegrænsning
Imax1.
Indstilles i procent af Iventil.
Lovlige valg er 0...99,9%.
2.3 IA2 - Strømbegrænsning
Imax2.
Indstilles i procent af I
ventil.
Lovlige valg er 0...99,9%.
3.0 CUB - Indstilling af strømme for ventil B.
Indstilles på samme måde som for ventil A.
4.0 RAN - Indstilling af rampeparametre.
4.1 ON - Valg af rampe on/off.
1 = rampe aktiv, 0 = rampe afbrudt.
Lovlige valg er 0 eller 1.
4.2 UP - Indstilling af rampetid op.
Indstilles i sekunder.
Lovlige valg er 0...10 s.
4.3 DO - Indstilling af rampetid ned.
Indstilles i sekunder.
Lovlige valg er 0...10 s.
17
PROGRAMMERING / BETJENING
AF TRYKKNAPPER
DOKUMENTATION TIL RUTEDIAGRAM
Generelt:
Programmeringen er menustyret. Hovedmenuerne er nummereret i niveau
0 (X.0), og undermenuerne i niveau 1 (X.1...X.4). Til hver undermenu findes
en indtastningsmenu. Opbygningen er udført, så de menuer, der anvendes
oftest, ligger nærmest normaltilstanden menu 0.0.
Vær opmærksom på, at programmering kun er mulig, når der i undermenu
1.1 PAS indtastes værdien 030.
Alle foretagne ændringer gemmes først i EEPrommen, når der returneres til
normaltilstanden - menu 0.0.

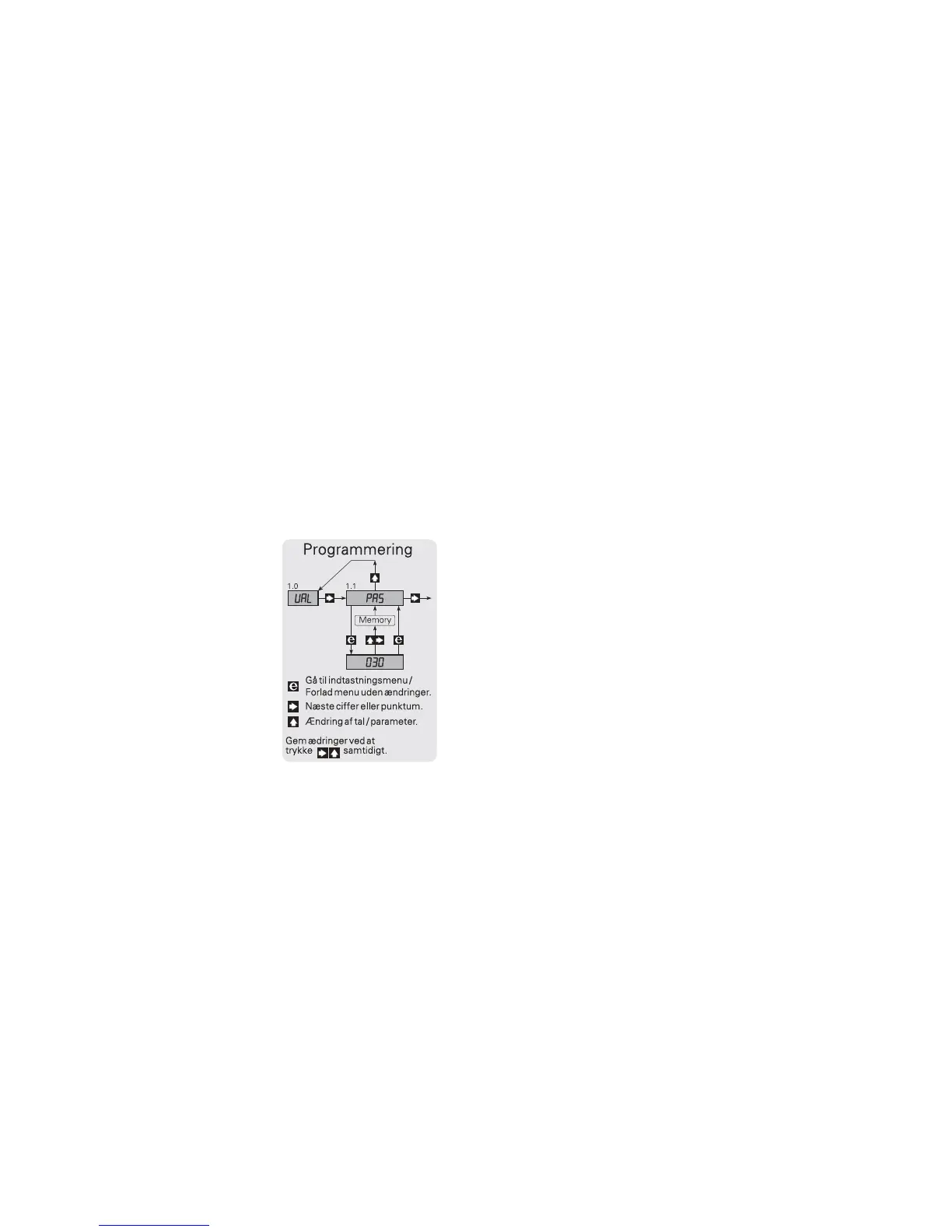

Man finder rundt i underprogrammet og
sidegrenene ved hjælp af de 3 taster
3,
1 og 2.
Rutediagrammet viser tasternes funktion.
I sidegrenene vil tryk på
2 gå til indtast-
nings- / parametervalgmenu, hvor aktuel
værdi vises.
I indtastningsmenuer vil ciffer, der kan
ændres, blinke.
Blinkende cifferposi tion flyttes med 3
tasten, og cifferets værdi ændres med
1
tasten.
I parametervalgmenuer skiftes mellem
parametrene med
1.
Gem midlertidigt ved at trykke
31 samtidigt.
Gem alle ændringer permanent ved at gå til menu 0.0.
Forlad indtastningsmenu uden at gemme - tryk på
2.
