PR electronics 2224 - Block Diagram

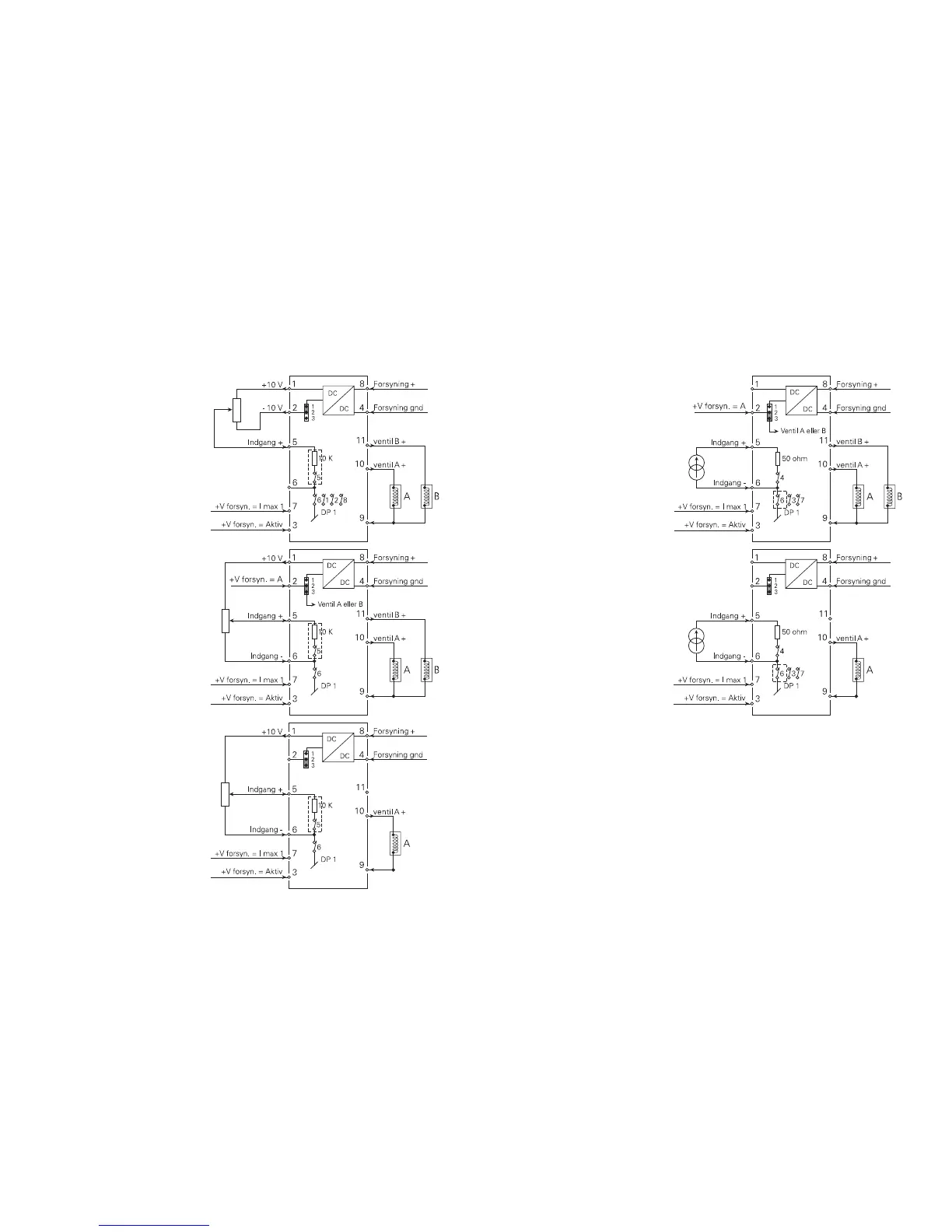

FORTRÅDNINGSDIAGRAMMER FOR
DC STRØMINDGANG
Dobbelt ventilstyring med
0...20 mA indgangssignal.
DIP-switchprogrammering:
Funktion 1 eller
Funktion 2.
Enkelt ventilstyring med
4...20 mA indgangssignal.
DIP-switchprogrammering:
Funktion 1.
11
FORTRÅDNINGSDIAGRAMMER FOR
JOYSTICK- / POTENTIOMETERINDGANG
Dobbelt ventilstyring via
+/- 10 VDC referencespænding.
DIP-switchprogrammering:
Funktion 2.
Dobblet ventilstyring via
+ 10 VDC referencespænding.
DIP-switchprogrammering:
Funktion 1 eller
Funktion 2.
Enkelt ventilstyring via
+ 10 VDC referencespænding.
DIP-switchprogrammering:
Funktion 1.
