• Udgangsstrømmen aktiveres / afbrydes med et digitalt styresignal. Vær derfor
opmærksom på, at udgangsstrømmen er afbrudt, indtil +Vforsyning påtrykkes
terminal 3.
Indgang:

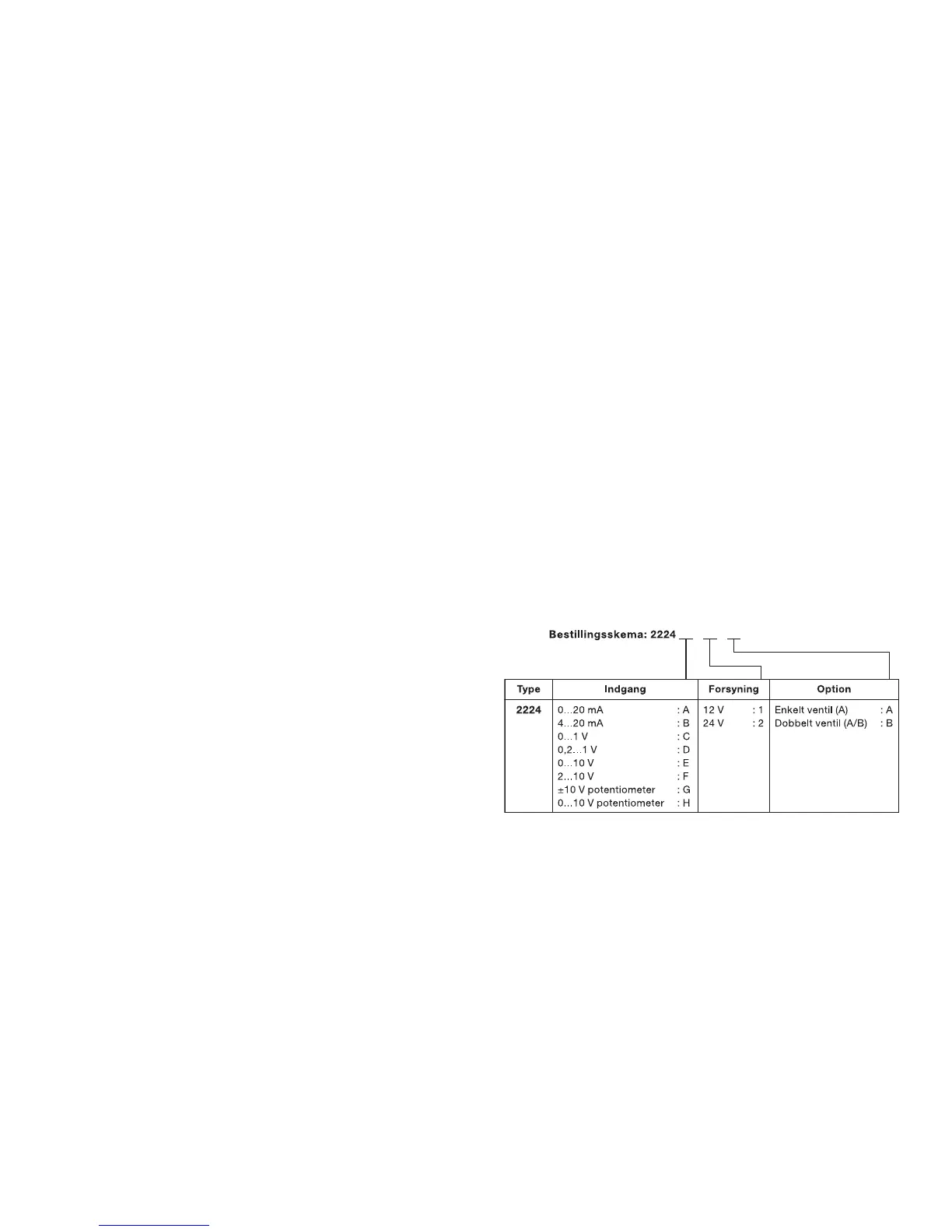

• Programmerbar strøm- eller spændingsindgang for standardsignaler i henhold
til ordreskema, joystick / potmeter eller speciel ikke-programmerbar indgang.
• Enheden har digitale indgange for eksterne styrefunktioner.
Udgang:
• Pulserende strømudgang sikrer, at den tilsluttede ventil ikke hænger.
• Modulationsfrekvensen (PWM) kan frit programmeres mellem 8 og 400 Hz.
• Det interne måle- & reguleringskredsløb sikrer, at middelstrømmen aldrig over-
stiger den indtastede Iventil.
• Hvis peak-strømmen overstiger 7 A, lukkes udgangen ned, så den ingen
strøm afgiver.
5
VENTILSTYRING 2224
• Programmerbar via frontknapper
• mA, V, Ω programmerbar indgang
• Rampetider, springværdier, invertering, chopper -
frekvens og dødbånd
• 3-cifret LED-display viser % af Iventil
• 1 eller 2 kanaler
• Moduleret strømudgang for proportionalventil
Anvendelse:
• Styring og regulering af enkelt- eller dobbeltspolede hydrauliske og pneumati-
ske proportionalventiler.
• Enheden anvendes, hvor der stilles krav om nøjagtig oliestrømsregulering, line-
ær blød acceleration og deceleration, moduleret udgangssignal og program-
merbart dødbånd.
• Er yderst velegnet til joystick-regulering af A/B bevægelse.
Teknisk karakteristik:
• Ventilstyringen 2224 er en mikroprocessor-styret enhed, som indeholder ram-
pefunktioner til blød start og stop og springfunktioner således, at dødbånd
undgås ved start og ved skift mellem A & B ventil.
• Ventilstyringens brugerinterface består af tre trykknapper og et 3-cifret LED-
display. Via dette ændres udgangsstrømme, rampetider, springværdier, chop-
per-frekvens, invertering, dødbånd og on/off rampefunktion.
• Under drift vil displayet vise aktuelt udgangssignal som % af Iventil.
• Alle parametre er password-beskyttet mod uautoriserede ændringer.
• Skift mellem A og B ventil kan ske på to måder. Ved funktion 1 vælges A ventil
ved påtrykning af +Vforsyning på terminal 2. Ved funktion 2 sker skift mellem
A / B ventil automatisk i henhold til indgangssignalets værdi (intet signal på
terminal 2).
4
