DESCRIPTION TECHNIQUE
• Pour plus de sûreté, une double sécurité protège l’accès à la programmation.
Afin de pouvoir programmer l’appareil, le code 030 doit être présent dans le
sous-menu 1.1 et la sortie ne doit pas donner de signal (affichage de 000).
Cela est obtenu en coupant le + de la tension d’alimentation de la borne 3.
• Le PR-2224 peut être contrôlé par une manette / un potentiomètre en
utilisant l’alimentation interne de +10 V ou ±10 V, ou un signal courant /
tension. Pour les signaux de contrôle, l’entrée peut être connectée comme un
amplificateur différentiel (DP1 switch 6 off) et ainsi réduire les pertubations de
signaux bruyants. L’entrée manette / potentiomètre est non-chargée, et une
résistance de charge de 10 kΩ peut être connectée (DP1 switch 5 on) pour
qu’il y ait toujours du courant sur le contact glissant du potentiomètre.
• Le décalage entre les vannes A et B peut être réalisé comme suit :
Par la fonction 1, la vanne A est choisie en appliquant le + de la tension
d’alimentation à la borne 2. Par la fonction 2, le décalage entre A/B se fait
automatiquement par rapport à la valeur du signal d’entrée (pas de signal sur
la borne 2). Entrée : 0...50% = vanne A 100...0%. Entrée : 50...100% = vanne
B 0...100%.
• Lors de la connexion d’une vanne il est très important de s’assurer que le
courant d’impulsion = V
alim.
/ R
vanne
n’excède pas la valeur crête de 7 A.
• Une bande morte peut être programmée pour éviter l’activation non inten-
tionnelle de la vanne en relation d’une position neutre inexacte d’une manette.
• L’offset de démarrage peut être réglée pour éliminer la zone débit nulle de la
vanne au démarrage de celle-ci.
• Deux limites de courants (Imax1 & Imax2) peuvent être programmées. Pour
réaliser un démarrage ou un arrêt en douceur par l’intermediaire de détecteur
de position. Le changement entre les deux courants est détecté par un signal
PNP externe sur la borne 7.
• Le contrôle de vanne répond aux critères CEM quand le câble d’installation
est armé et lorsque l’armature est connectée à la masse d’alimentation.
49

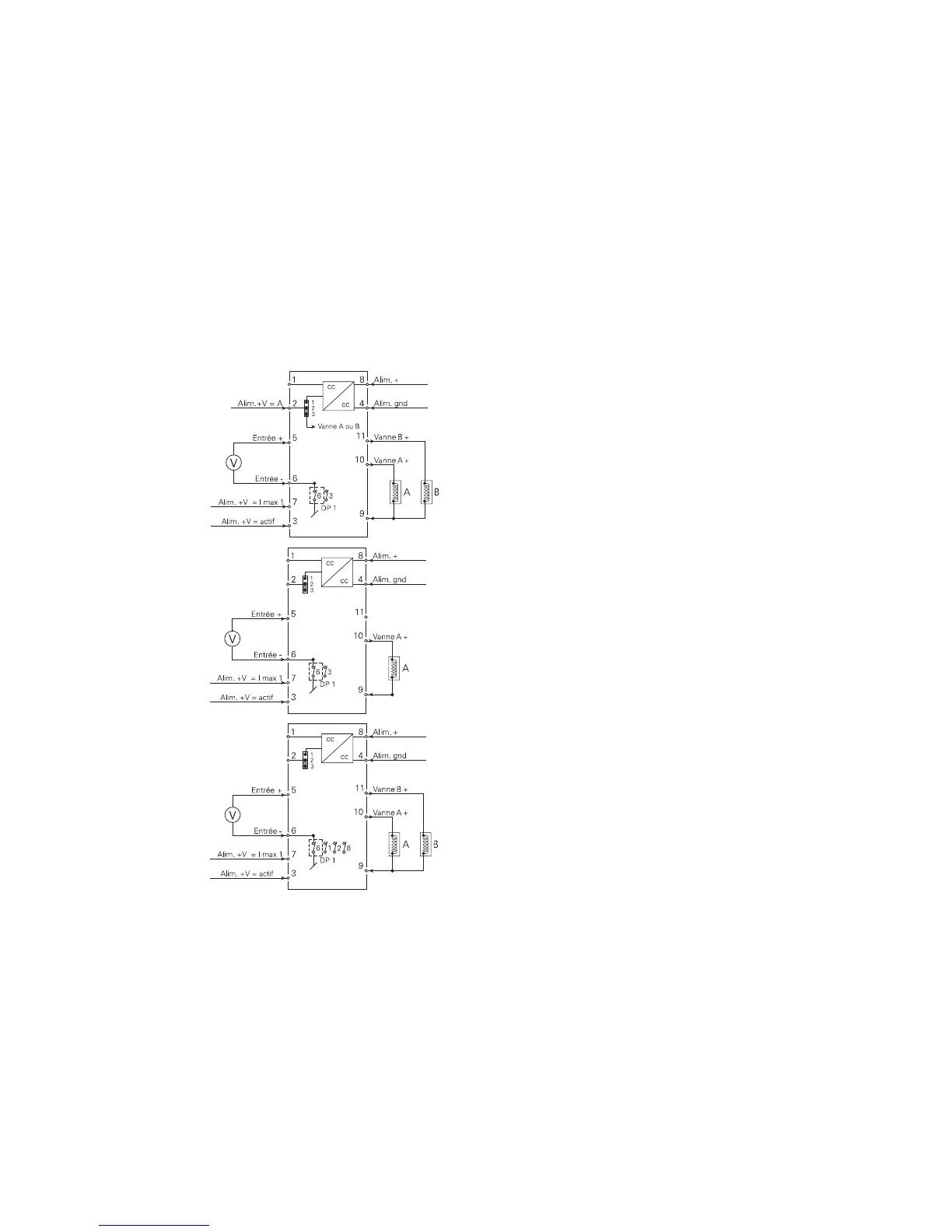

DIAGRAMMES DE RACCORDEMENT POUR
ENTRÉE TENSION CC
Contrôle double par un signal
d’entrée de 0...1 Vcc.
Configuration des commuta-
teurs :
Fonction 1 ou
Fonction 2.
Contrôle unique par un signal
d’entrée de 0...1 Vcc.
Configuration des commuta-
teurs :
Fonction 1.
Contrôle double par un signal
d’entrée de -10...+10 Vcc.
Configuration des commuta-
teurs :
Fonction 1 ou
Fonction 2.
48
