TEKNISK BESKRIVELSE
• For at hindre at programmering kan ske under drift, er der indlagt to sik-
kerhedsforanstaltninger. Det korrekte password (030) skal indtastes i menuen
[PAS], og udgangen må ikke give signal (displayet skal vise 000). Dette opnås
ved at afbryde +Vforsyning på terminal 3.
• Enheden kan styres med joystick / potentiometer, tilsluttet den interne +10V
og evt. -10V forsyning, eller et proces strøm- / spændingssignal. Benyttes
processignal, kan indgangen kobles som differentialforstærker (DP1 switch
6 off) og dermed reducere påvirkningen fra støjfyldte signaler. Ved joystick- /
potentiometerindgang skal indgangen kobles single-ended (stellet), og der er
mulighed for at indkoble en 10kΩ belastningsmodstand (DP1 switch 5 on), så
der altid går strøm i potentiometerets glidekontakt.
• Skift mellem A / B ventil kan ske på to måder. Ved funktion 1 vælges A ventil
ved påtrykning af +Vforsyning på terminal 2. Ved funktion 2 sker skift mellem
A / B ventil automatisk i henhold til indgangssignalets værdi (intet signal på
terminal 2). Indgang: 0...50% = A ventil 100...0%. Indgang: 50...100% = B
ventil 0...100%.
• Ved tilslutning af ventilspole er det vigtigt at sikre, at impulsstrømmen =
V
fors.
/ R
spole
ikke overskrider den tilladte spidsværdi på 7A.
• For at undgå utilsigtet betjening i forbindelse med f.eks. en upræcis neu-
tral stilling på et joystick er det muligt at programmere et dødbånd. Dette
dødbånd bevirker, at indgangen skal over et vist niveau, inden udgangen
reagerer.
• Der er mulighed for at indstille springrespons (bias), således at der tages
højde for ventilsædets vandring, inden der er oliegennemstrømning.
• Man har mulighed for at programmere to faste maksimalstrømme (Imax1
& Imax2). Skiftet mellem de to strømme sker med et eksternt PNP-signal på
terminal 7. Funktionen kan bl.a. anvendes i forbindelse med endestop, såle-
des at den sidste vandring sker langsomt.
• Ventilstyringen overholder EMC-data, når installationskablet til tilsluttede
ventiler er skærmet. Skærmen forbindes til forsyningsground.
13

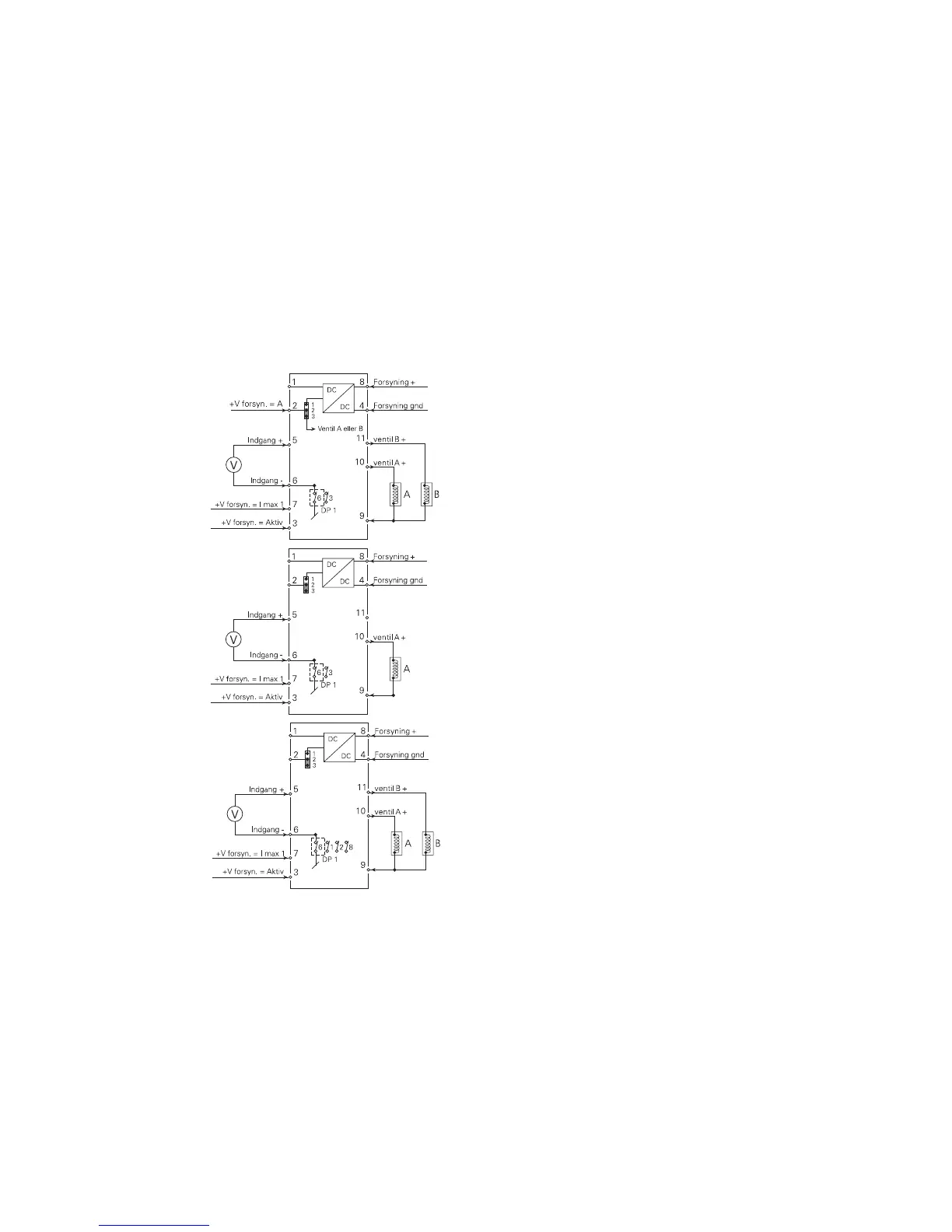

FORTRÅDNINGSDIAGRAMMER FOR DC
SPÆNDINGSINDGANG
Dobbelt ventilstyring med
0...1 VDC indgangssignal.
DIP-switchprogrammering:
Funktion 1 eller
Funktion 2.
Enkelt ventilstyring med
0...1 VDC indgangssignal.
DIP-switchprogrammering:
Funktion 1.
Dobbelt ventilstyring med
-10...+10 VDC indgangssignal.
DIP-switchprogrammering:
Funktion 1 eller
Funktion 2.
12
