PR electronics 2224 Manual

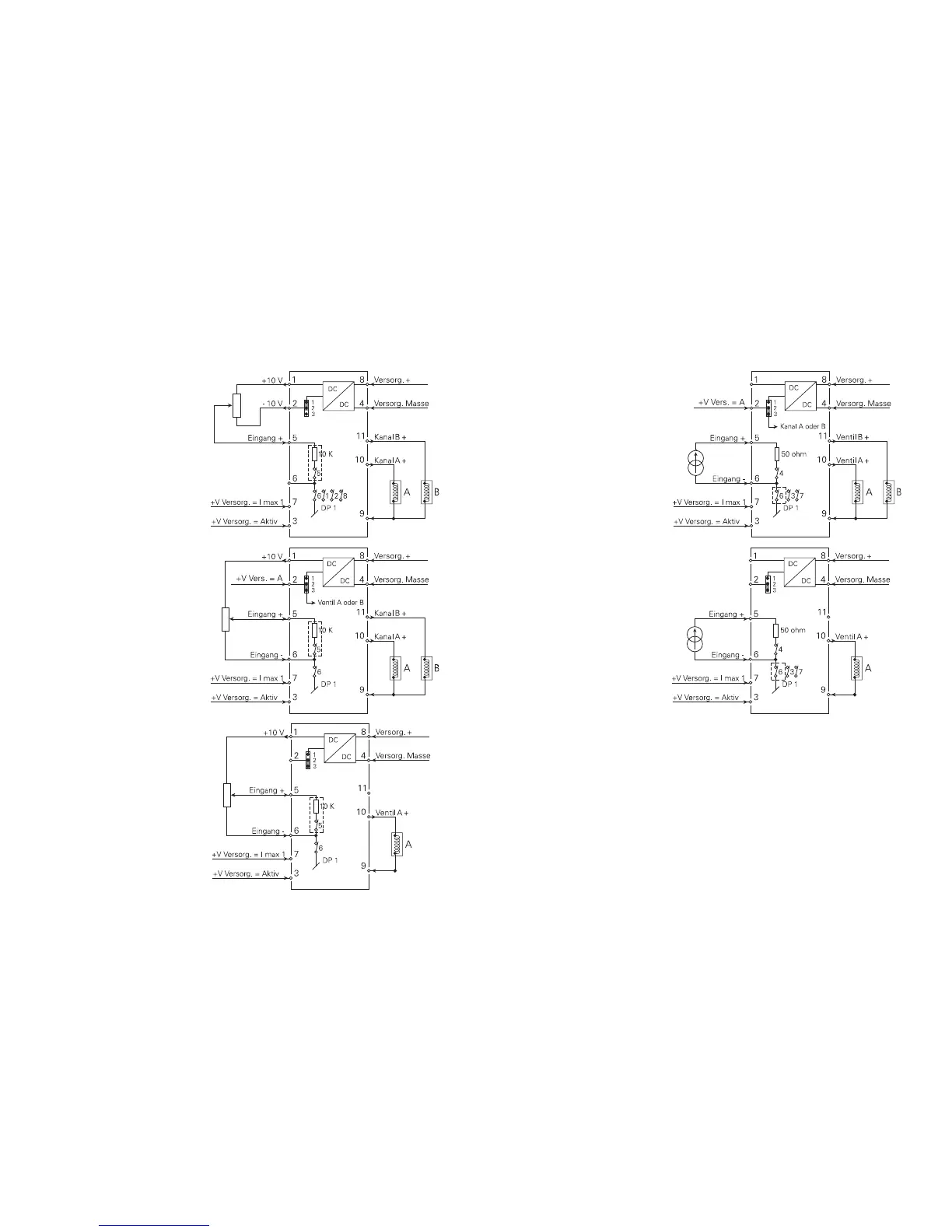

VERDRAHTUNGSDIAGRAMME FÜR DC-
STROMEINGANG
Zweifache Ventilsteuerung mit
einem 4...20 mA Eingangssignal.
DIP-Schalterprogrammierung:
Funktion 1 oder
Funktion 2.
Einfache Ventilsteuerung mit
einem 4...20 mA Eingangssignal.
DIP-Schalterprogrammierung:
Funktion 1.
65
VERDRAHTUNGSDIAGRAMME FÜR
JOYSTICK- / POTENTIOMETEREINGANG
Zweifache Ventilsteuerung
durch eine +/- 10 VDC
Referenzspannung
DIP-Schalterprogrammierung:
Funktion 2.
Zweifache Ventilsteuerung
durch eine + 10 VDC
Referenzspannung.
DIP-Schalterprogrammierung:
Funktion 1 oder
Funktion 2.
Einfache Ventilsteuerung
durch eine + 10 VDC
Referenzspannung.
DIP-Schalterprogrammierung:
Funktion 1.
64
