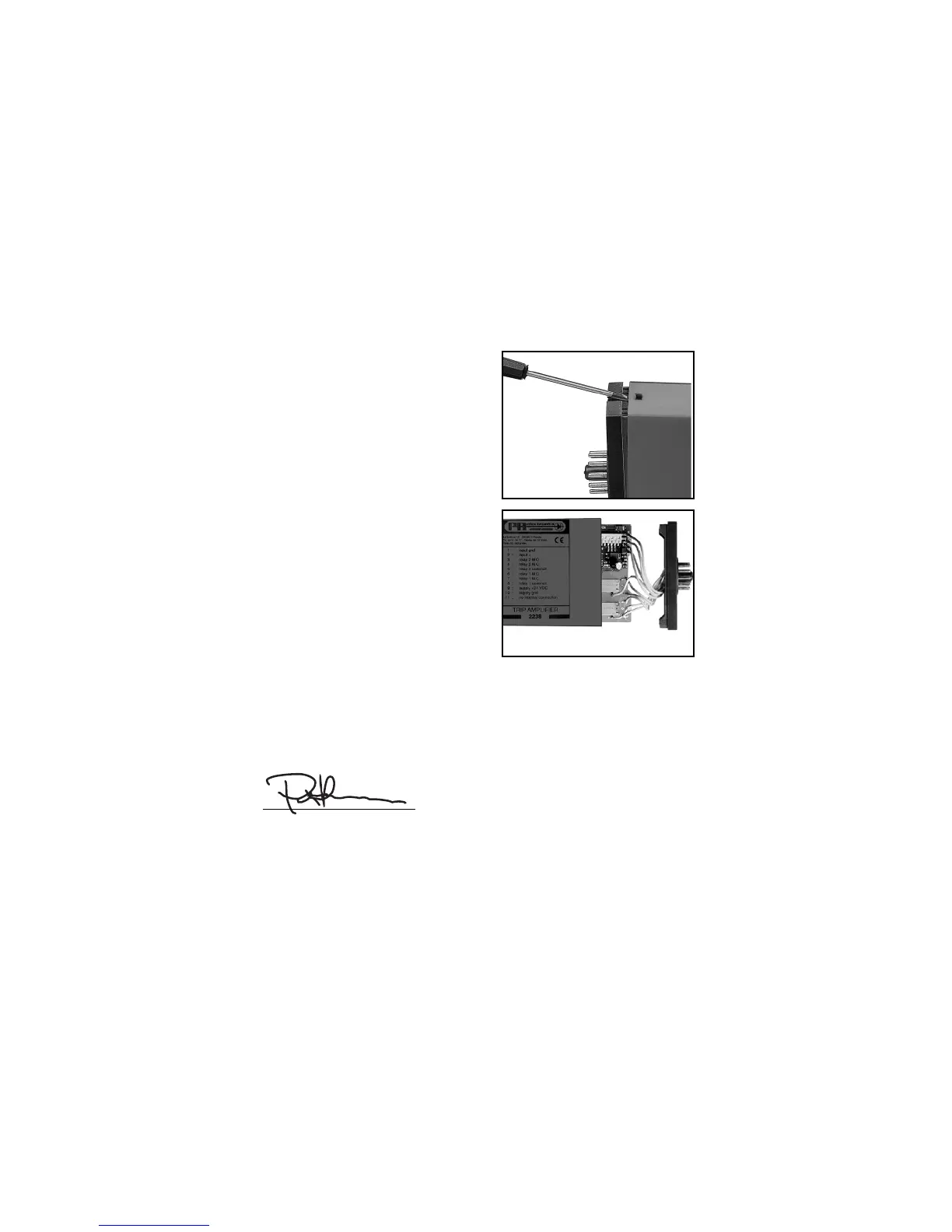

DEMONTAGE DU SYSTEME 2200
Figure 1.
A l’aide d’un tournevis, dégagez la
face arrière du module du boîtier.
Figure 2.
Vous pouvez maintenant extraire
la face arrière du module ainsi
que la carte à circuits imprimés.
Veuillez repérer la position de cette
carte car il existe de nombreuses
positions possibles dans le boîtier.
Lorsque vous extrayez la carte à
circuits imprimés, tirez sur celle-ci
et évitez de tirer sur les fils. Vous
pouvez maintenant déplacer les
commutateurs et les cavaliers.
Lorsque vous assemblez la face
arrière du module et le boîtier,
veuillez vérifier que les fils ne sont
pas coincés.
39
DECLARATION DE CONFORMITE CE
En tant que fabricant
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
déclare que le produit suivant :
Type : 2224
Nom : Regulateur de vanne
correspond aux directives et normes suivantes :
La directive CEM (EMC) 2004/108/CE et les modifications subséquentes
EN 61326-1
Pour une spécification du niveau de rendement acceptable CEM (EMC)
renvoyer aux spécifications électriques du module.
Rønde, le 29 septembre 2008 Peter Rasmussen
Signature du fabricant
