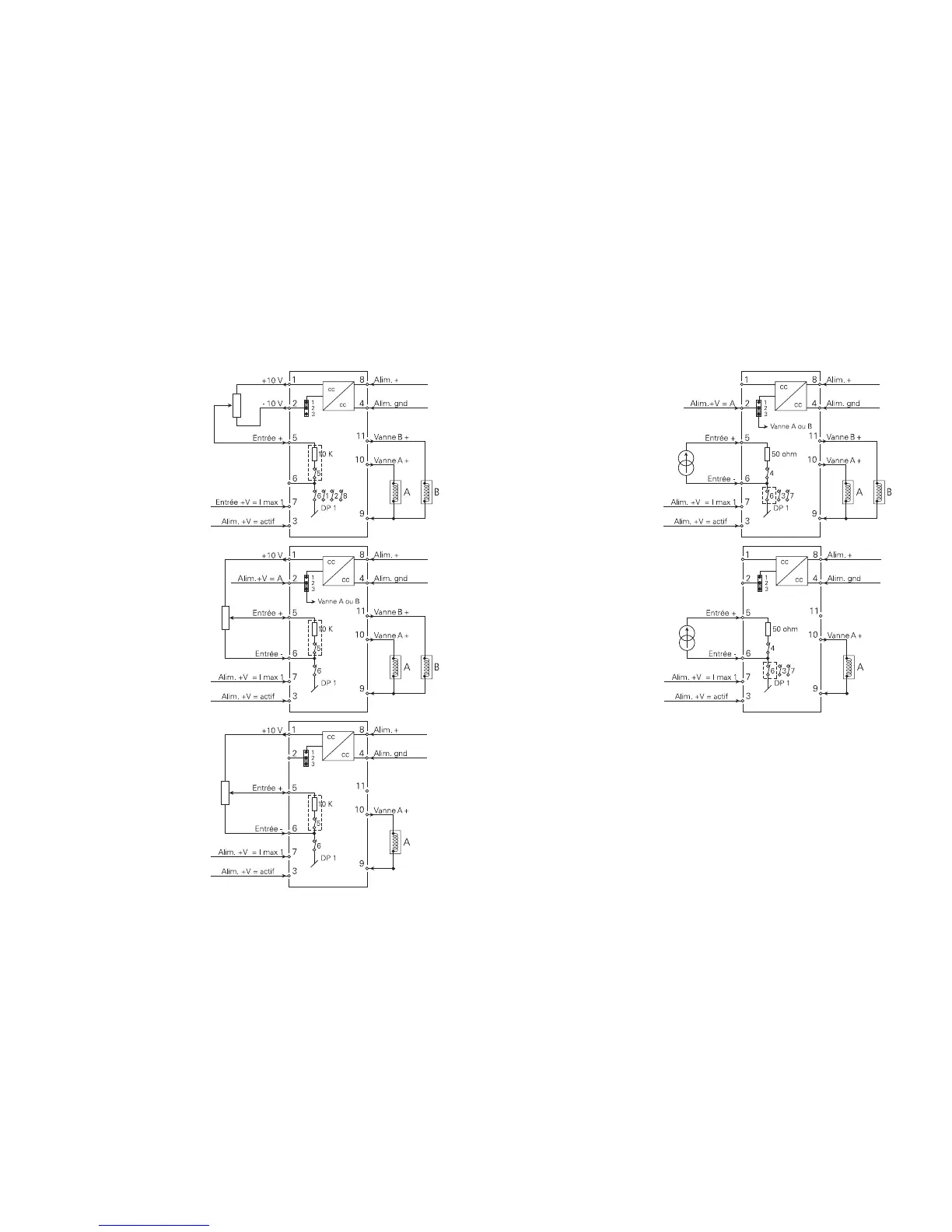

DIAGRAMMES DE RACCORDEMENT POUR
L’ENTRÉE COURANT CC
Contrôle double par un signal
d’entrée de 4...20 mA.
Configuration des commuta-
teurs :
Fonction 1 ou
Fonction 2.
Contrôle unique par un signal
d’entrée de 4...20 mA.
Configuration des commuta-
teurs :
Fonction 1.
47
DIAGRAMMS DE RACCORDEMENT POUR
ENTRÉE MANETTE / POTENTIOMÈTRE
Contrôle double par tension
de référence de +/- 10 Vcc.
Configuration des commuta-
teurs :
Fonction 2.
Contrôle double par tension
de référence de +/- 10 Vcc.
Configuration des commuta-
teurs :
Fonction 1 ou
Fonction 2.
Contrôle double par tension
de référence de +/- 10 Vcc.
Configuration des commuta-
teurs :
Fonction 1.
