ZERLEGUNG DES SYSTEMS 4000
Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen.

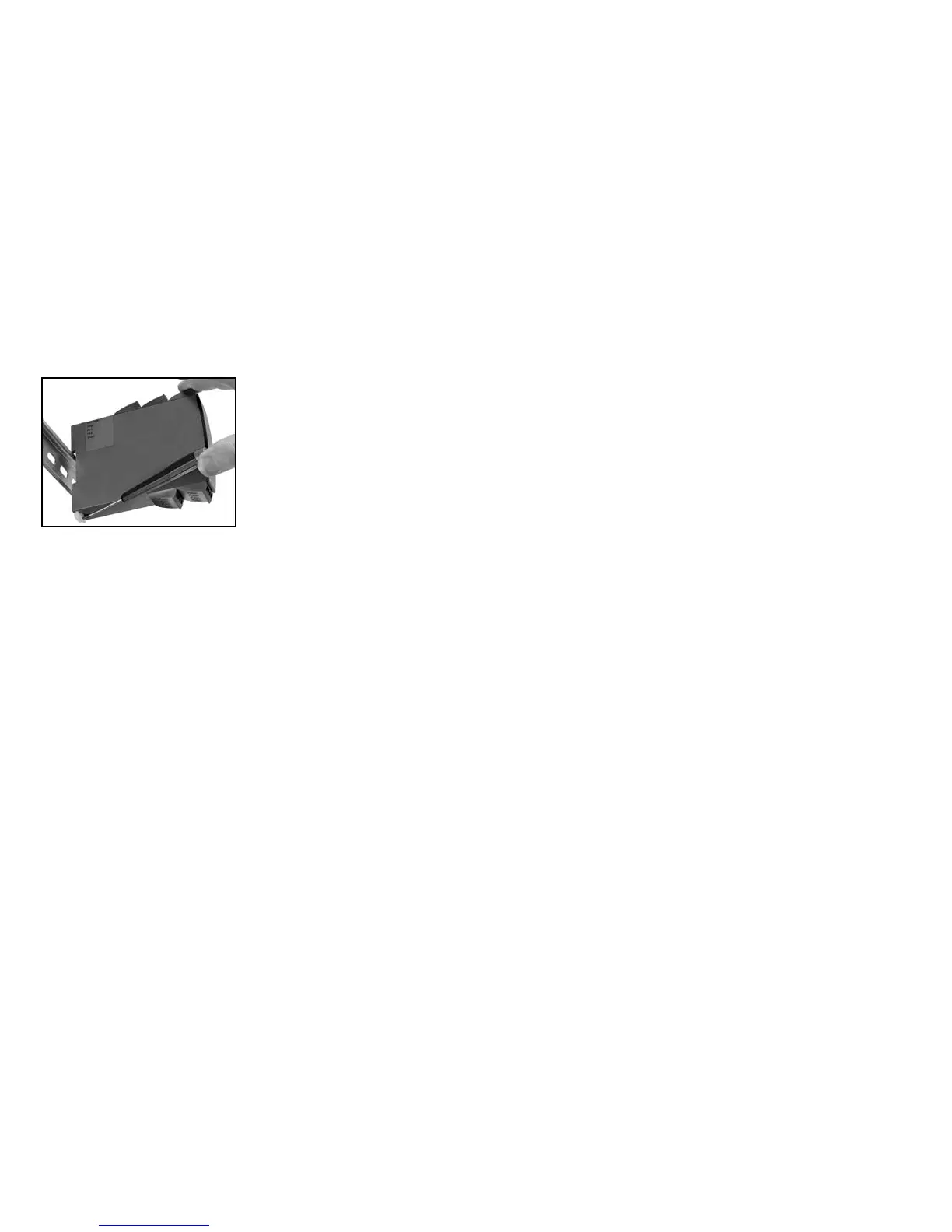

Abbildung 1:
Das Gerät wird von der DIN-Schiene
gelöst, indem man den unteren
Verschluss löst.
Wenn die Front LED rot leuchtet / Display zeigt AO.ER
PR 4116 ist als SIL-2-Gerät mit einem hohen Sicherheitsniveau entwickelt wor-
den. Deshalb erfolgt eine kontinuierliche Messung des Ausgangs-Stromes bei
dem 4...20 mA-Ausgangssignal. Wenn der Strom 0 mA ist, schaltet das Gerät
in den Fehler-Modus, die LED-Anzeige leuchtet rot und die Relais werden
deaktiviert. Diese Funktion ist keine Standard-Option, sondern muss aktiv im
Menü ausgewählt werden. Der Fehler-Modus kann nur zurückgesetzt werden
durch Aus- und wieder Einschalten der Spannungsversorgung des Gerätes
UNIVERSAL-MESSUMFORMER
PReasy 4116
• Eingang für WTH, TE, Ohm, Potmeter, mA und V
• 2-Draht-Versorgung > 16 V
• FM-Zulassung für Installation in Div. 2
• Ausgänge für Strom, Spannung und 2 Relais
• Universelle Versorgung mit AC oder DC
Erweiterte Merkmale
• ProgrammierbarmittelsabnehmbareFrontdisplay(4501),Prozesskalibrierung,
Signal- und Relaissimulierung, Passwortschutz, Fehlerdiagnose und Wahl von
Hilfetext auf mehreren Sprachen.
Verwendung
• Elektronische,lineareTemperaturmessungmitWiderstandssensoroder
Thermoelementsensor.
• UmwandlungvonlinearerWiderstandsänderungineinanalogesStandard-
strom / -Spannungssignal, z. B. von Magnetventilen, Schmetterlingsventilen
oder lineare Bewegungen mit angeschlossene Potentio meter.
• SpannungsversorgungundSignaltrennerfür2-Draht-Messumformer.
• Prozesssteuerungmit2PaarenvonpotentialfreienRelaiskontaktendiefür
jede Applikation angepasst werden können.
• GalvanischeTrennungvonAnalogsignalenundMessungvonSignalen,die
nicht massegebunden sind.
• Das4116istgemäßdenstrengstenSicherheitsrichtlinienentwickeltund
somit in Installationen mit SIL 2 Applikationen einsetzbar
Technische Merkmale
• Wenndas4116inKombinationmitderProgrammierfronteingesetztwird,
können alle operativen Parameter der entsprechenden Applikation angepasst
werden. Das 4116 ist mit elektronischen Hardware-Schaltern ausgestattet und
es ist nicht notwendig das Gerät zur Einstellung von DIP-Schaltern zu öffnen.
• Einegrüne/roteLeuchtdiodeinderFrontdesGeräteszeigtdennormalen
Betrieb und Fehlfunktionen an. Die gelben Leuchtdioden leuchten bei aktivier-
tem Ausgangsrelais.
• StändigePrüfungwichtigerSpeicherdatenausSicherheitsgründen.
• 2,3kVACgalvanischeTrennungder4Ports.
