PR PReasy 4116 - Page 54

+
-
12
14
13
11
10 V
1 V
+
-
10 V
1 V
24
23
22
21
33
32
31
4 3 2
+
+
44
43
42
41
*
104
105

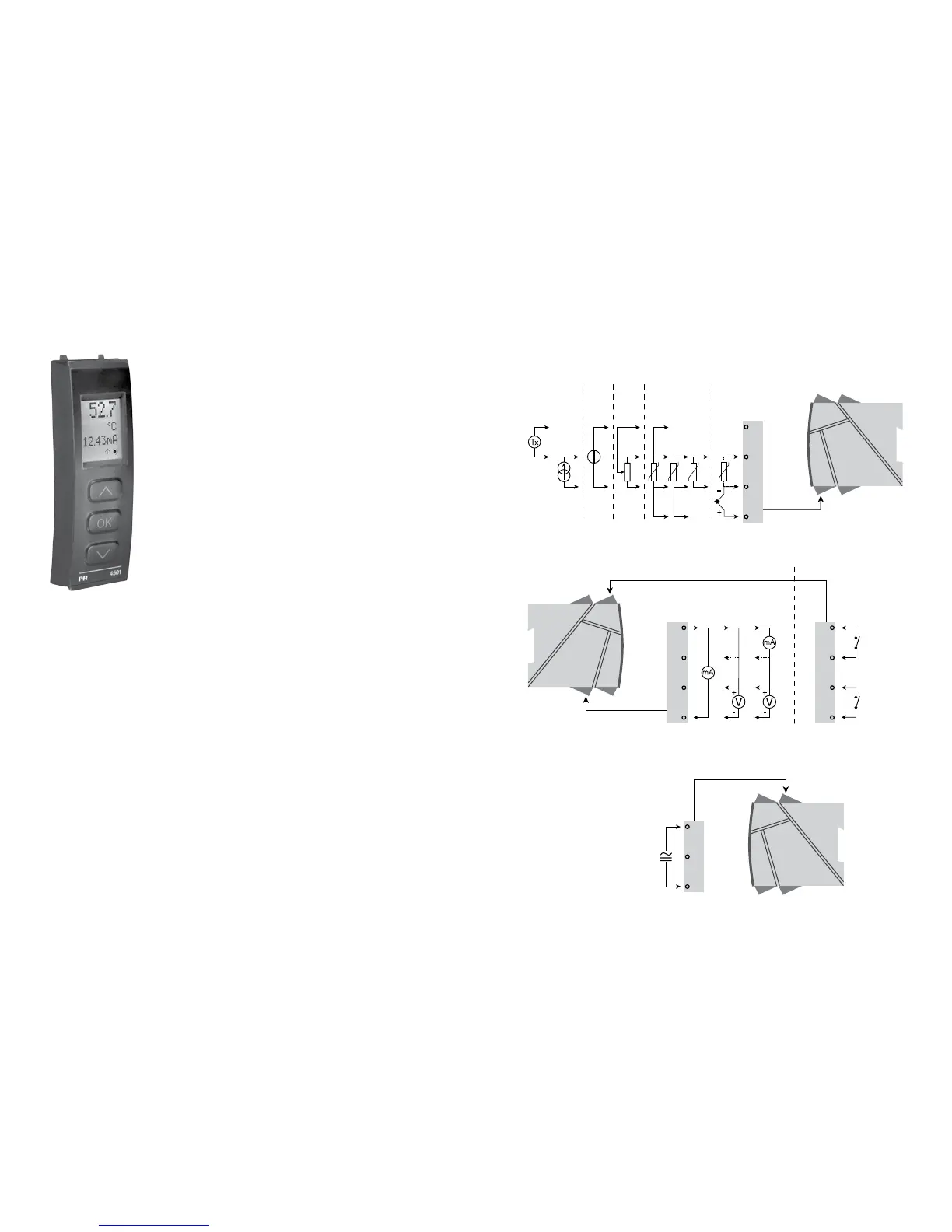

PR 4501 DISPLAY / PROGRAMMIERFRONT
Funktionallität
Die einfache PReasy Menüstruktur leitet automatisch
durch die relevanten Einstellungen. Der scrollende
Hilfetext macht es sehr einfach diese Geräte einzuset-
zen. Sie finden weitere Beschreibungen der Funktionen
und Programmierungsmög lichkeiten im Abschnitt
”Konfiguration / Bedienung der Funktionstasten”.
Anwendungen
• KommunikationsschnittstellezurÄnderungderoperativenParameterim4116
• Kannvoneinem4116aufdasnächstegestecktwerdenumdieDatendes
ersten Messumformers auf den nächsten zu übertragen.
• StationäresDisplayzurVisualisierungderProzessdatenunddesStatus.
Technische Merkmale
• LCDDisplaymit4Zeilen;Zeile1(5,57mmhoch)zeigtdasEingangssignal,
Zeile 2 (3,33 mm hoch) die Einheiten, Zeile 3 (3,33 mm hoch) den Analog-
ausgang oder den Geräte-TAG und Zeile 4 den Kommunikations- und
Relaisstatus an.
• DerZugriffaufdieProgrammierungkannmitderEingabeeinesPasswortes
blockiert werden. Das Passwort wird im Messumformer gespeichert, um
den höchsten Grad an Schutz gegen nicht autorisierte Änderungen der
Konfiguration sicherzustellen.
Montage / Installation
• Steckedas4501aufdieFrontdes4116.
ANWENDUNGEN
Eingangssignale:
Strom
Span-
nung
Potenti-
ometer
WTH und lin.R TE
Verbindung, Leiter
Ausgangssignale:
Relais
Versorgung:
21,6...253 VAC
oder
19,2...300 VDC
Analog, 0/4...20 mA und Spannung
*Bitte die CJC-Anschlussklemme Typ 5910
separat bestellen! Siehe Zeichnung auf Seite 111.
