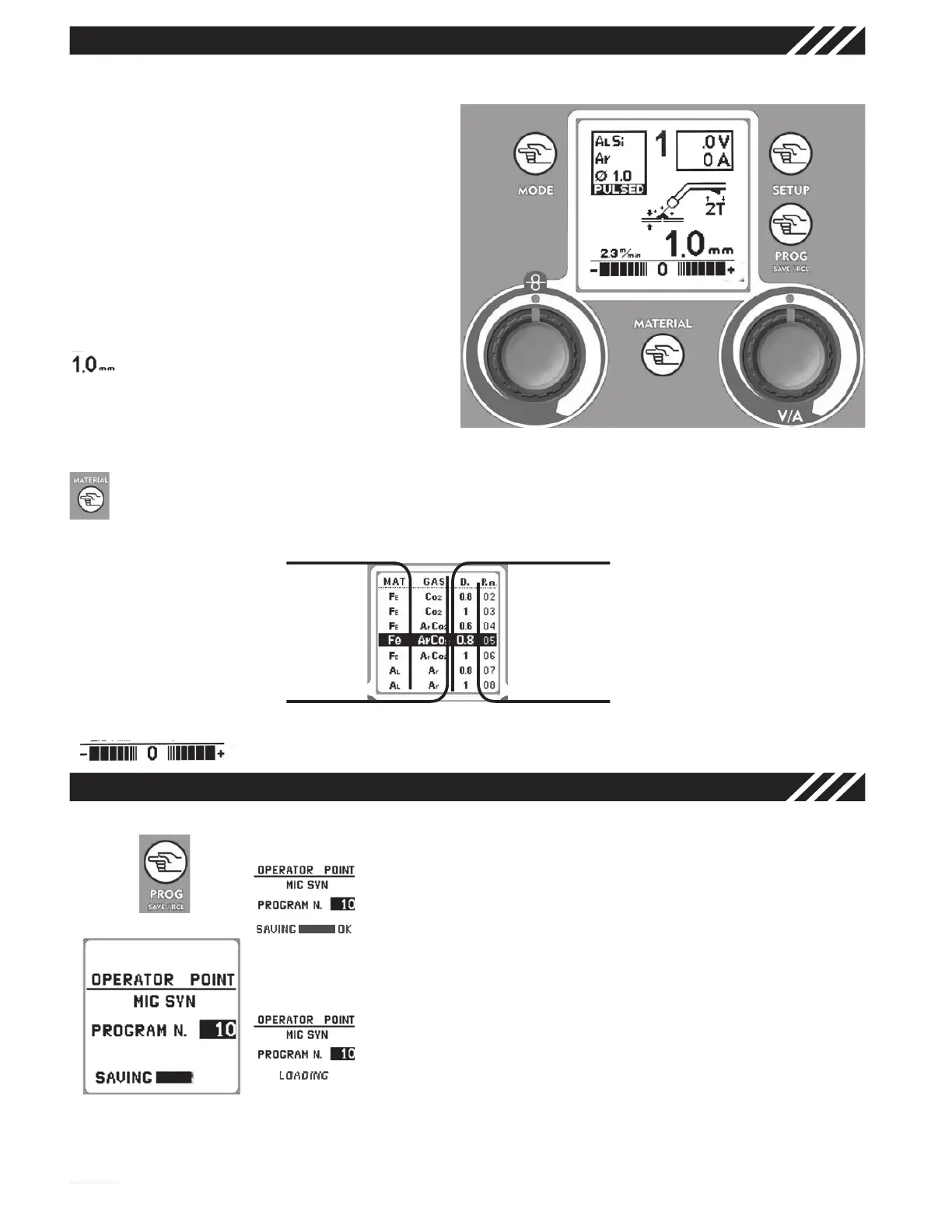

REGULACIONES SOLDADURA MAG - SYN ON/PULSED
Después de efectuar las operaciones de conexión de la antorcha, carga del hilo y conexión del gas,
conecte el cable de masa a la toma negativa del generador
3.2
5
6.2.2
7.3
2
1
Botón Mode - 1 -
Seleccione el proceso de soldadura MAG por medio
del botón MODE
Botón MIG/MAG Setup - 3.2 -
Mando de regulación derecho
En modo SYNERGY ON/PULSED, con el
mando derecho de regulación se modifica
el espesor del material que se va a soldar
(corriente de soldadura), expresado en milíme-
tros. Atención: el espesor se refiere a una
soldadura en ángulo
Botón Material - 6.2.2 -
Mando de regulación izquierdo - 7.3 -
Regula la estabilidad de la velocidad del hilo, expresada en % (±40%) y aumen-
tando o reduciendo la longitud de arco
Tipo de material
Tipo de GAS
Espesor del hilo de soldadura
Número de programa
PROG - GUARDAR Y RECUPERAR
El botón Prog guarda y recupera los parámetros configurados por
el operador. (Ref. Aptos Conexión y preparación para soldadura
TIG, Pulsed, Regulaciones soldadura MIG/MAG - SYN OFF, Regu-
laciones soldadura MAG - SYN ON/Pulsed)
Para guardar haga lo siguiente:
• Pulse el botón PROG - 4 -.
• Gire el mando derecho - 5 - para seleccionar el número de
programa con que se va a guardar.
• Una vez seleccionado el número de programa, mantenga
presionado el botón PROG - 4 - hasta que el guardado sea
efectuado, circunstancia que será advertida con una señal
acústica y otra visual consistente en la palabra OK.
Para recuperar un programa guardado previamente:
• Pulse el botón PROG - 4 -.
• Gire el mando derecho - 5 - para seleccionar el número de
programa que se desea.
• Una vez seleccionado el número de programa, pulse breve-
mente el botón PROG - 4 -, se verá en pantalla LOADING,
confirmando que se ha cargado.
Botón Prog Save & Recall Key - 4 -
Para salir de la página sin efectuar operaciones, presione el botón MODE - 1 -.
En modo Mag, al pulsar el botón
- 3.2 -
(Setup)
se accede a la página de regulación de parámetros
para soldadura Mig/Mag.
Por medio del mando derecho
- 5 - seleccione
modo “Synergy OFF”, después vuelva a la página
principal pulsando el botón
Mode
- 1 -
. Si desea
modificar otros parámetros, remítase al apartado 7.
Con el botón MATERIAL aparecen las curvas de soldadura sinérgica disponibles para el generador.
Girando el mando derecho - 5 - o pulsando repetidamente el botón MATERIAL - 6.2.2 - indique la curva
sinérgica adecuada para el tipo de hilo y el gas con que se va a soldar, para confirmar la selección y
salir de esta página, pulse el botón MODE.
Figura 28
Figura 26
Figura 27
