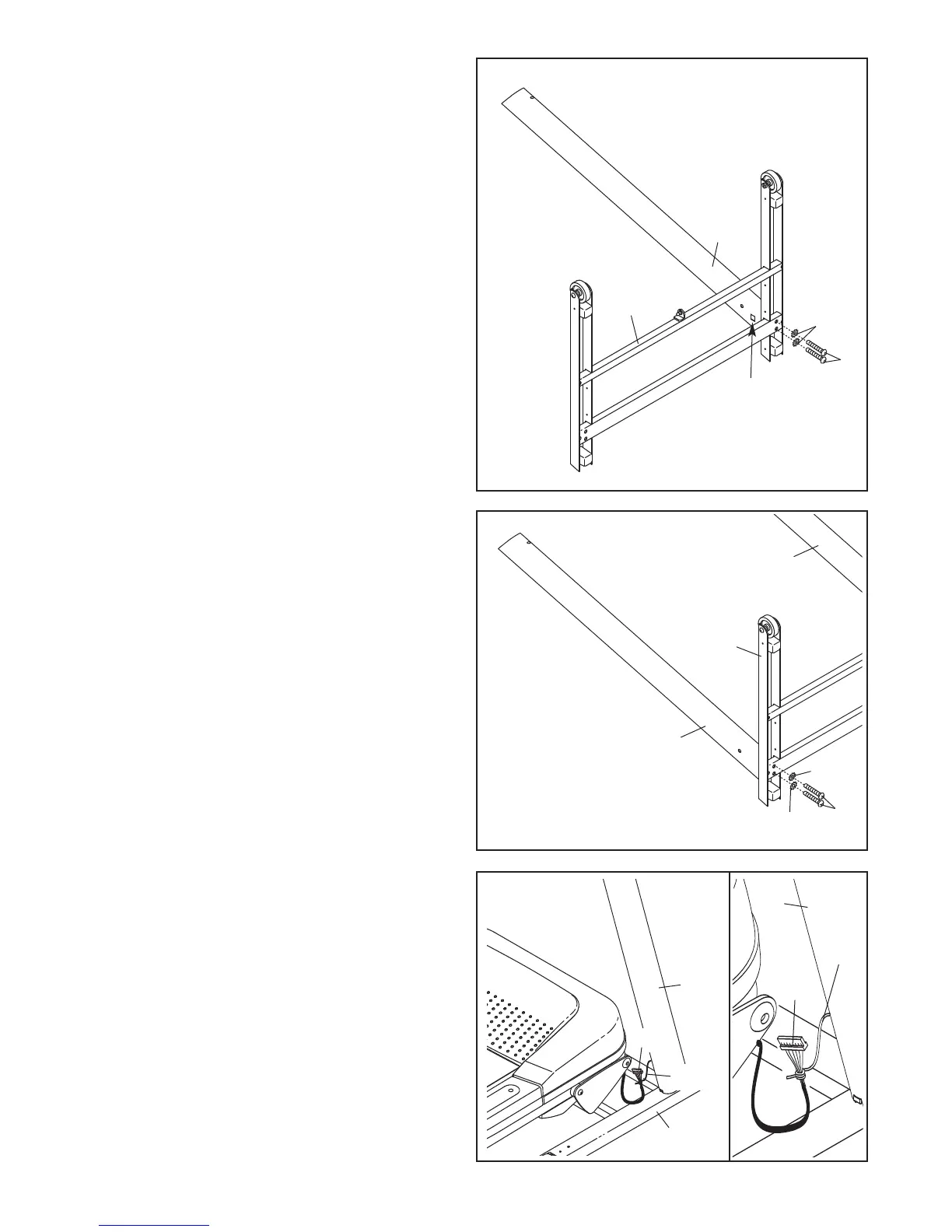

2. Identificare il Montante Destro (36), che ha un
foro quadrato nel luogo mostrato.
Posizionare il Montante Destro (36) e la Base
(
48) come mostrato. Attaccare il Montante
Destro alla Base con due Bulloni Montanti (40) e
due Rondelle a Stella Montante (39); non
avvitare i Bulloni Montanti per ora.
48
40
39
36
2
3. Orientare il Montante Sinistro (31) come
mostrato. Montare il Montante Sinistro alla Base
(48) con due Bulloni Montante (40) e due
Rondelle a Stella Montante (39); attendere prima
di serrare i Bulloni Montante. Non avvitare i
Bulloni Montanti per ora.
Sollevare i Montanti (31, 36).
48
31
39
39
36
3
Foro
Quadrato
40
4.
Posizionare la Base (48) vicino al parte anteriore
del tapis roulant come mostrato.
Localizzare il filo nel Montante Destro (36).
Vedere il disegno nel riquadro. Fermare il filo fir-
mamente al connettore col Filo Montante (28).
Poi, inserire il connettore sul Filo Montante nel
foro quadrato sul Montante Destro.
48
36
4
Cavo
28
36
7
28
Cavo
