MONTAGGIO
Il montaggio richiede due persone. Posizionare il tapis roulant in un’area sgombra e rimuovere il materiale di
imballaggio; non disfarsi della materiale di imballaggio fino a montaggio completo. Nota: Il dietro del nastro scor-
revole del tapis roulant è coperto da un lubrificante ad alta esecuzione. Durante il trasporto, una piccola quantità
di lubrificante potrebbe essersi trasferita sulla parte superiore del nastro scorrevole e sul cartone. Questa é una
condizione normale é non ha effetto alcuno sulla prestazione del tapis roulant. Se ci fosse del lubrificante sulla
parte superiore del tapis roulant, semplicemente pulire con un panno morbido e un detergente dolce e non-abra-
sivo.

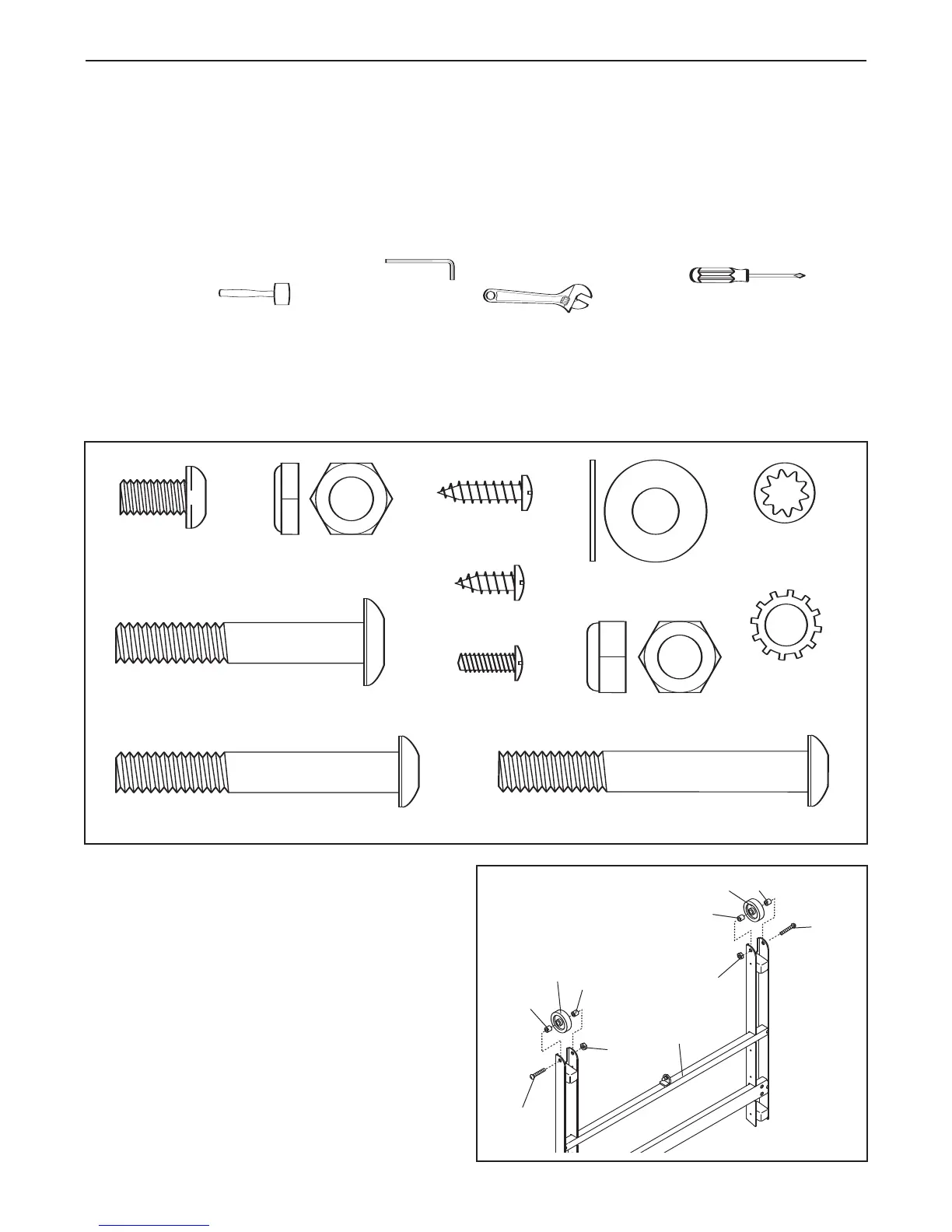

Il montaggio richiede l’inclusa chiave esagonale e un vostro cacciavite di croce , un
maglio in gomma , e una chiave regolabile .
Per l’identificazione dei pezzi per il montaggio, vedere i disegni dei pezzi di seguito.
Il numero in parentesi
sotto ciascun disegno rappresenta il numero chiave della parte, dalla LISTA DEI PEZZI al centro di questo man-
uale. Il numero che segue le parentesi rappresenta la quantitá necessaria per il montaggio. Nota: Se un pezzo
non fosse nel sacchetto dei pezzi, controllare che non sia stato pre-montato. Per evitare di danneggiare
le parti in plastica, non utilizzare attrezzi elettrici per il montaggio.
Vite da 1/2” (6)–8
3/4” Tek Screw (58)–8
1
Dado (47)–2
Vite da 3/4" (2)–8
Rondella
Montante (33)–2
Vite Messa a Terra
in Argento (27)–2
Wheel Spacer
(44)–4
1/4” Star Washer
(
W
Rondella a Stella
Montante (39)–4
Latch Screw
(XXX)–2
Dado Ruota
(91)–2
Rondella a Stella
Corrimano (19)–4
Bullone Corrimano
(20)–4
Handrail Bolt (20)–4
Endcap Screw
(95)–2
Bullone Telaio (32)–2
Bullone Ruota (89)–2
Bullone Montante (40)–4
Handrail Bolt (20)–4
6
1. Assicurarsi che il cavo elettrico sia disinser-
ito dalla presa.
Montare una Ruota (45) in ogni lato della Base
(48) con un Bullone Ruota (89), due Spaziatori
Ruota (44) e un Dado Ruota (91) come indicato.
Non stringere troppo i Bulloni. Le Ruote
dovrebbero girare liberamente.
48
89
91
89
1
91
45
45
44
44
44
44
