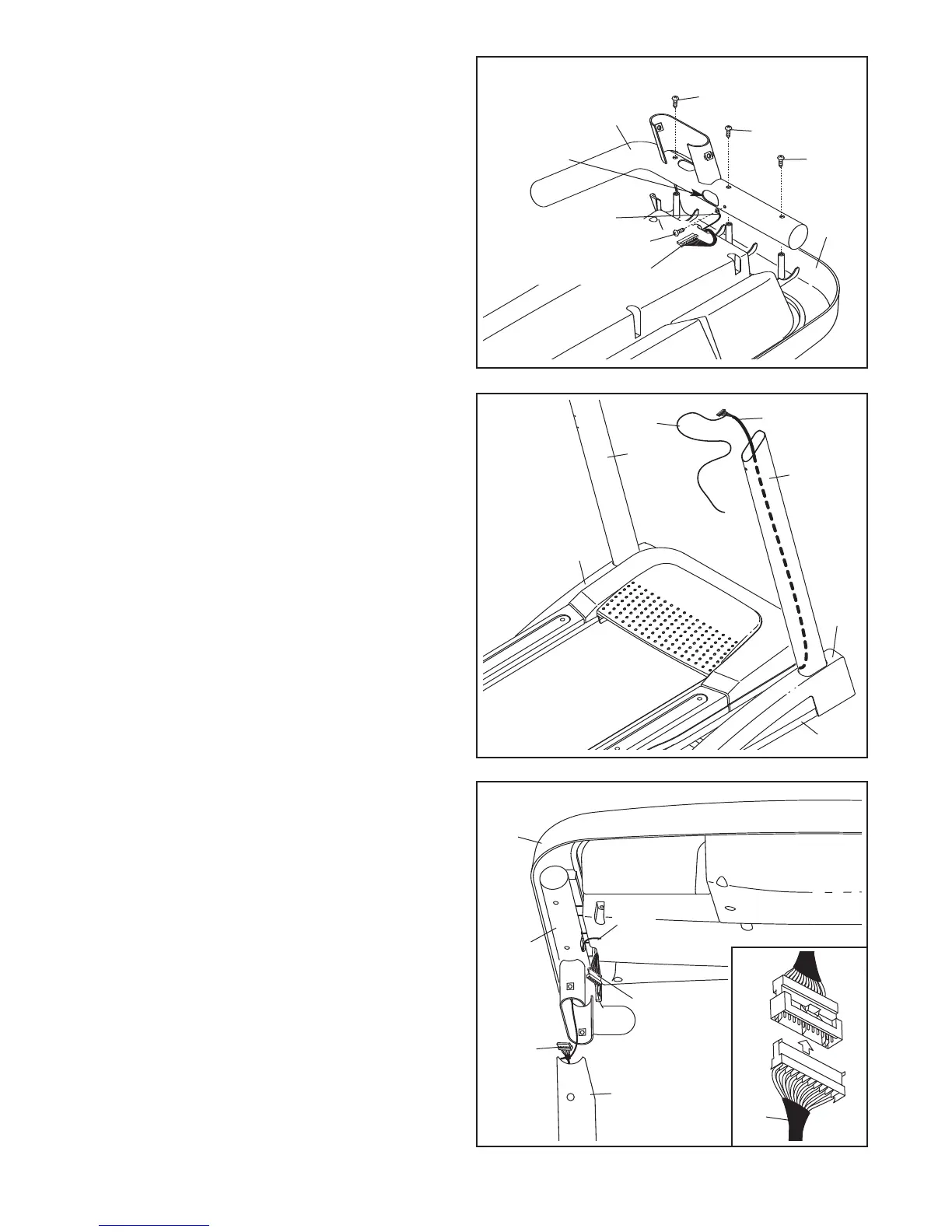

Tirare il filo indicato fino a che il Filo Montante
(28) fuoriesca dal’estrmeitá superiore del
Montante Destro (36).
Far scorrere i Coprigamba Base Destro e
Sinistro (101, 102) sui Montanti Sinistro e Destro
(31, 36) e inserirli nella Base (48) come indicato.
Se necessario aprire facendo leggermente leva
sui lati dei Coprigambe della Base per adattarli ai
Dadi e Bulloni Ruota (non raffigurati).
36
31
102
48
101
8
28
Filo
28
28
9
7. Appoggiare la Consolle (25) a faccia ingiù su
una superficie morbida per evitare di rigarla.
I
ndividuare il Corrimano Destro (11) con il foro
grande nella posizione indicata. Montare il Corri-
m
ano Destro sulla Consolle come indicato. Fiss-
are il Corrimano Destro con tre Viti da 3/4" (2).
Assicurarsi che i cavi non siano impigliati.
Pre-avvitare le tre Viti prima di serrarle tutte.
Non stringere troppo le Viti.
Successivamente collegare il filo messa a terra
consolle al Corrimano Destro (11) con una Vite
Messa a Terra Argento (27).
Poi fissare il Corrimano Sinistro (non raffigurato)
all'altro lato della Consolle (25) come preceden-
temente descritto. Nota: non ci sono cavi dall'al-
tro lato della Consolle.
1
1
7
25
2
2
2
Filo della Consola
F
ilo Messa a
Terra Consolle
27
Foro
Largo
9. Inserire il cavo sopra al Filo Montante (28) all'in-
terno dei fori grandi nel Corrimano Destro (11)
come indicato. Tirare il Filo Montante verso l'alto
all'interno dei fori. Successivamente montare il
Corrimano Destro e quello sinistro (non raffigu
-
rato), insieme alla Consolle (25), sulla parte su-
periore del Montante Destro (36) e di quello
Sinistro (non raffigurato). Assicurarsi che nes
-
sun filo venga schiacciato. Poi slegare e
gettare il filo.
Collegare il Filo Montante (28) al filo della con-
solle.
Accertare che i connettori siano oppor-
tunamente collegati (vedere disegno alle-
gato). I connettori dovrebbero inserirsi
agevolmente uno nell’altro e scattare in po-
sizione. Qualora i connettori non si inseriscano
agevolmente l’uno nell’altro e non scattino in po-
sizione, ruotare un connettore e riprovare.
QUALORA I CONNETTORI NON VENGANO
COLLEGATI CORRETTAMENTE, LA CON-
SOLLE POTREBBE RISULTARNE DANNEG-
GIATA QUANDO SI ATTIVA L’ALIMEN-
TAZIONE.
Inserire i connettori e il filo in eccesso
nelle Consolle (25).
