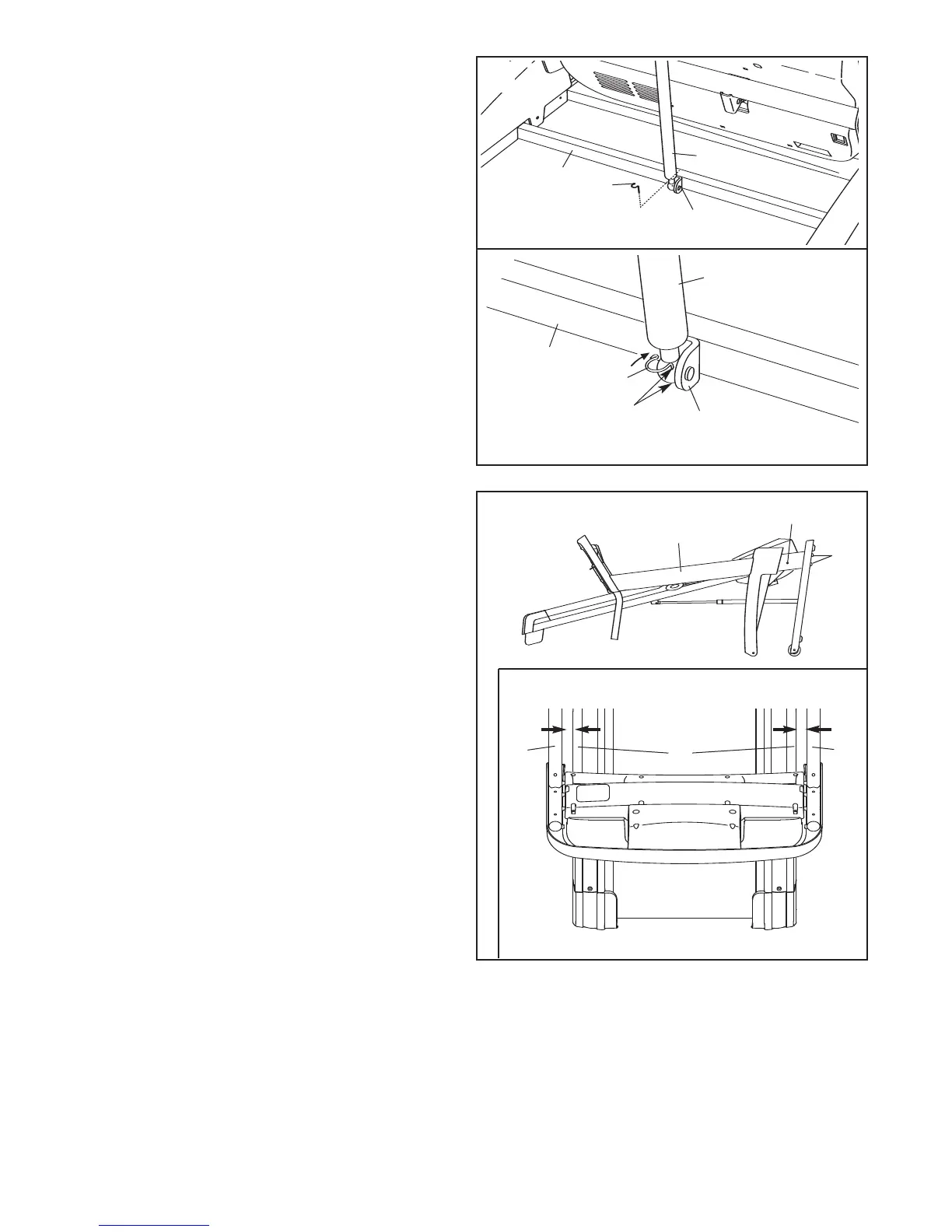

13. Laat de Staanders (31, 36) zakken zoals ge-
toond.
Raadpleeg de inzet-tekening. Druk de Staanders
(31, 36) opzij zodat het Onderstel (74) van de
loopband in het midden van de Staanders staat.
Draai de Bouten van de Staanders (40) en de
Bouten van het Onderstel (32) aan beide kanten
van de loopband strak vast. Draai de Bouten
van het Onderstel niet te strak vast.
31
31, 36
32
74
36
Bovenaanzicht
Zijaanzicht
13
40
12.Draai het cilindergedeelte van de Gasveer (21)
naar beneden tot de aangegeven positie.
V
erwijder de Veerklem (105) van het uiteinde
van de Gasveer.
Breng het cilindergedeelte van de Gasveer (21)
op dezelfde hoogte als de houder in het midden
van de Basis (48). Druk het uiteinde van de
Gasveer op de kogel van de houder. Opmerking:
waarschijnlijk moet u het Onderstel (niet ge-
toond) licht naar voren of naar achteren duwen
om het uiteinde van de Gasveer op dezelfde
hoogte als de kogel te brengen.
Raadpleeg tekening 12a. Steek de Veerklem
(105) in de twee aangegeven gaatjes in het uit-
einde van de Gasveer (21). Draai de Veerklem
dan totdat ze op de Gasveer vastklikt.
Met de hulp van een tweede persoon, laat het
Onderstel (niet getoond) op de grond zakken.
105
21
21
48
48
Gaten
105
12a
H
ouder
Houder
