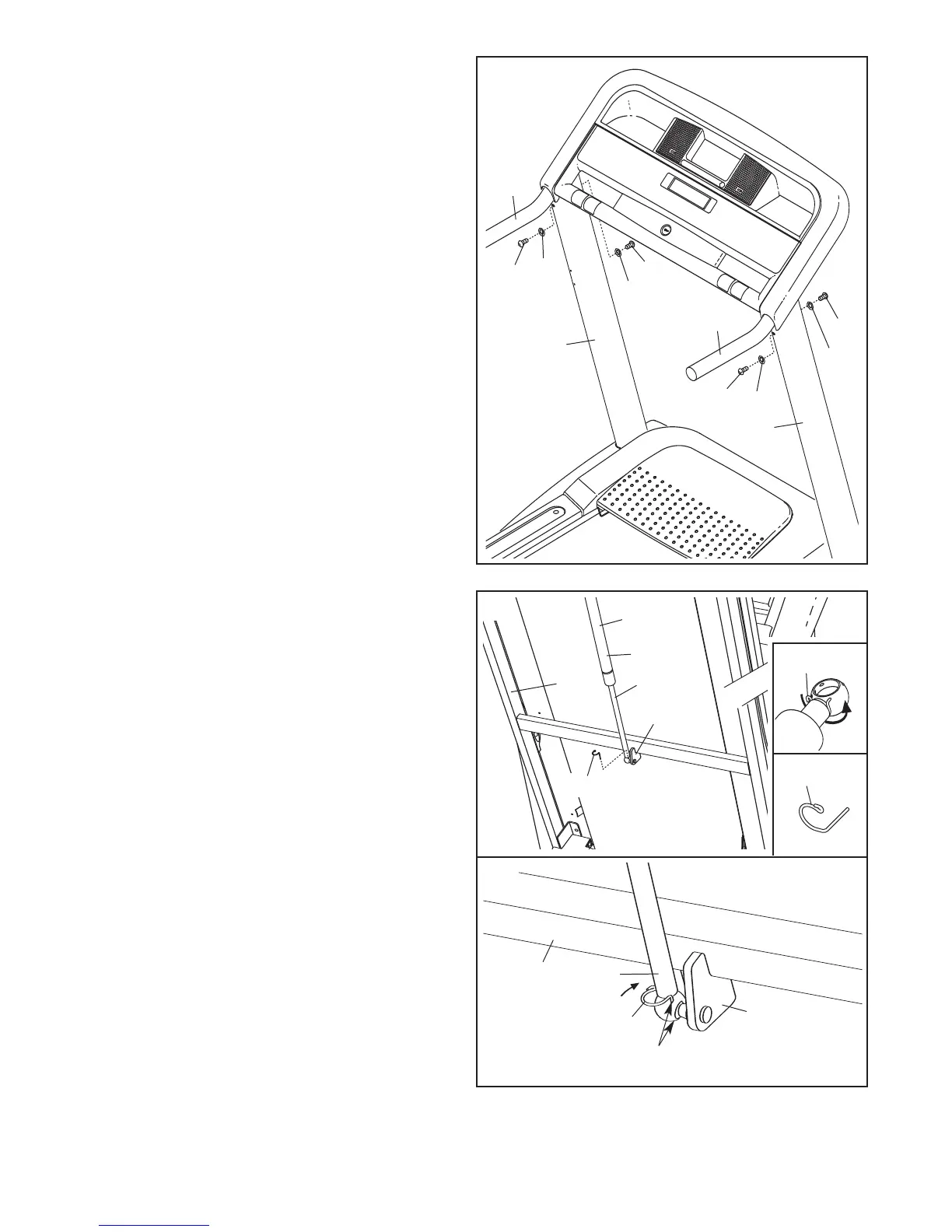

11. Laat een tweede persoon het Onderstel (74) van
de loopband optillen en vasthouden.
Neem de Gasveer (21). Merk op dat de Gasveer
een zuiger- en een cilindergedeelte heeft.
Raadpleeg de twee kleine inzet-tekeningen.
Zoek de Veerklem (105) in het zuigergedeelte
van de Gasveer. Met uw nagel of het uiteinde
van een schroevendraaier, druk op het uiteinde
van de Veerklem om de klem te lossen. Draai de
Veerklem en trek de Veerklem uit de Gasveer.
Verlies de Springveer niet.
Opmerking: er wor
-
den extra Veerklemmen bijgeleverd.
Houd dan het zuigergedeelte van de Gasveer
(21) bij de houder in het midden van het
Onderstel (74). Druk het uiteinde van de
Gasveer zo ver mogelijk op de kogel van de hou-
der.
Raadpleeg tekening 11a. Steek de Veerklem
(105) in de twee aangegeven gaatjes in het zuig-
ergedeelte van de Gasveer (21). Draai de
Veerklem totdat de klem op de Gasveer klikt.
21
105
21
74
74
Houder
Cilinder
Zuiger
Houder
11a
11
105
105
Gaten
105
10
1
0.Draai de vier Bouten van de Handleuning (20)
met vier Sterringen voor de Handleuning (19)
vast in de Linker en Rechter Staanders (31, 36)
en de Linker en Rechter Handleuningen (18, 11).
Draai de vier Bouten van de Handleuning met
de vingers vast voordat u ze helemaal strak
vastdraait.
1
0
19
20
19
20
18
11
19
31
20
19
20
36
