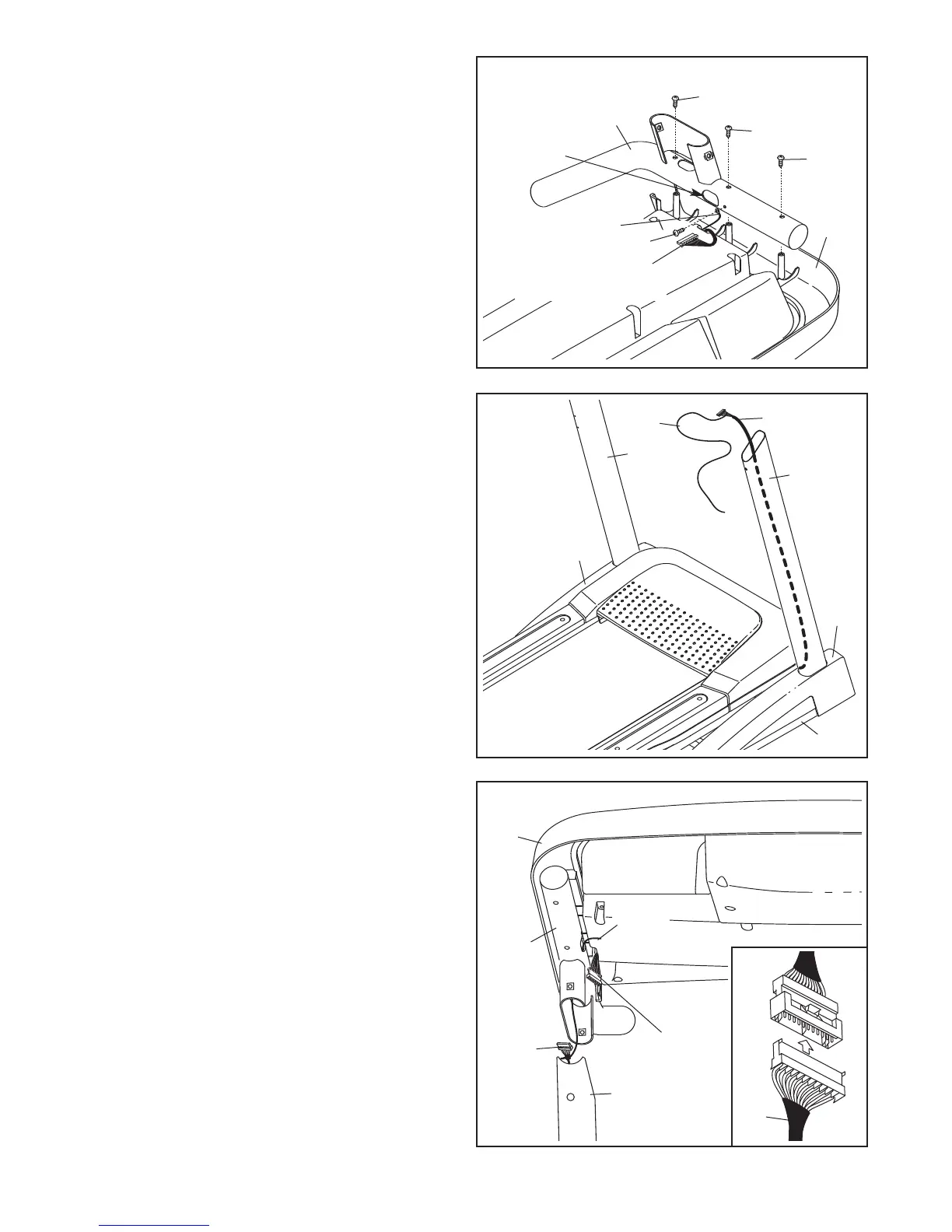

8. Trek de aangetoonde draad totdat de Kabel van
de Staander (28) zich van het hogere eind van
de Rechter Staander (36) uitstrekt.
Schuif de Rechter en Linker Kap voor het
Basisbeen (101, 102) op de Linker en Rechter
Staanders (31, 36) en druk ze op de Basis (48)
zoals getoond. Als het nodig is, wrik licht aan de
zijkant van de Kappen voor het Basisbeen om ze
over de Wielmoeren en bouten te trekken (niet
getoond).
36
31
102
48
101
8
28
Draad
28
28
9
7. Plaats het Bedieningspaneel (25) ondersteboven
op een zacht oppervlak om krassen te vermij-
d
en. Neem de Rechter Handleuning (11), met
een groot gat op de aangegeven plaats. Zet de
R
echter Handleuning op het Bedieningspaneel
zoals getoond. Maak de Rechter Handleuning
met drie 3/4" Schroeven (2) vast. Zorg ervoor
dat de draden niet bekneld raken. Start eerst
alle drie Schroeven voordat ze vastgedraaid
worden. Draai de Schroeven niet te vast.
Maak dan de aardingsdraad van het bediening-
spaneel aan de Rechter Handleuning (11) vast
met een Zilveren Aardingschroef (27).
Maak de Linker Handleuning (niet getoond) aan
de andere kant van het Bedieningspaneel (25)
vast zoals hierboven beschreven. Opmerking: Er
zitten geen draden aan de andere kant van het
Bedieningspaneel.
1
1
7
25
2
2
2
Kabel van het
Bedieningspaneel
M
assadraad van
Bedieningspaneel
27
Groot
Gat
9. Steek de draad op de Kabel van de Staander
(28) door de grote gaten in de Rechter
Handleuning (11) zoals getoond. Trek de Draad
van de Staander door de gaten. Plaats de
Rechter Handleuning en de Linker Handleuning
(niet getoond) samen met het Bedieningspaneel
(25), bovenop de Rechter Staander (36) en de
Linker Staander (niet getoond). Zorg ervoor dat
de draden niet bekneld raken. Maak de draad
los en gooi het weg.
Maak de Kabel van de Staander (28) vast aan
de kabel van het bedieningspaneel. Zorg ervoor
dat u de connectors goed aansluit (zie de af-
beelding). De connectors moeten gemakke-
lijk naast elkaar schuiven en op hun plaats
klikken.
Als dit niet het geval is, moet u één con-
nector draaien en het opnieuw proberen. ALS
DE CONNECTORS NIET GOED ZIJN AANGE-
SLOTEN, KAN HET BEDIENINGSPANEEL BE-
SCHADIGD RAKEN WANNEER DE STROOM
WORDT INGESCHAKELD. Steek de aansluit
-
stukken en het overschot van de kabel in de
Bedieningspaneel (25).
