8

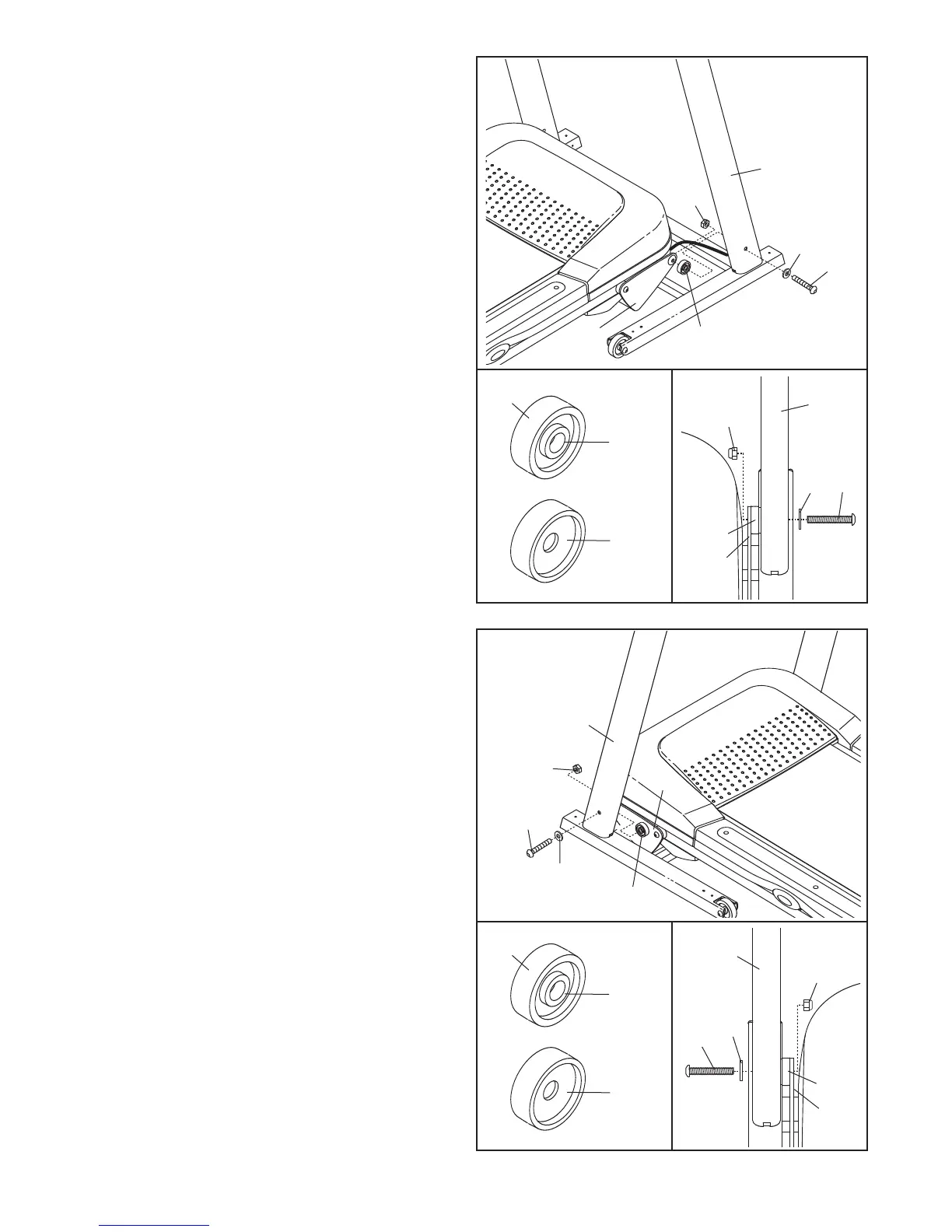

5. Raadpleeg de linker inzet-tekening. Neem de
twee Tussenstukken van het Onderstel (34).
O
pen het bijgeleverde smeervetpakket en smeer
beide kanten van beide Tussenstukken voor het
O
nderstel. Zoek dan de buitenkant van de twee
Tussenstukken van het Onderstel.
Houd een Tussenstuk van het Onderstel (34)
tussen de Rechter Staander (36) en het
Onderstel van het Liftsysteem (59) met de bui-
tenkant van het Tussenstuk van het
Onderstel gericht naar de Tussenring voor
het Onderstel en de Rechter Staander
. Maak
de Rechter Staander aan het Onderstel van het
Liftsysteem vast met een Bout voor het
Onderstel (32), een tussenring voor de Staander
(33) en een Moer (47);
draai de moer nog niet
strak vast.
5
36
32
32
34
34
33
47
4
7
59
33
59
Buiten-
kant
Binnen-
kant
34
36
6. Zie de linker inzet-tekening. Zoek naar de buiten-
kant van het overblijvende Tussenstuk van het
Onderstel (34).
Houd het overgebleven Tussenstuk van het
Onderstel (34) tussen de Linker Staander (31)
en het Onderstel voor het Liftsysteem (59), met
de buitenkant van het Tussenstuk voor het
Onderstel gericht naar de Linker Staander.
Maak de Linker Staander aan het Onderstel voor
het Liftsysteem vast met een Bout van het
Onderstel (32), een Tussenring voor de
Staander (33) en een Moer (47); draai de Moer
nog niet strak vast.
6
31
32
32
34
34
33
47
47
59
33
59
Buiten-
kant
Binnen-
kant
34
31
