5. Pendant qu’une autre personne supporte la
c
onsole près de la Rampe (20), reliez le fil de
mise à terre à l’endroit du trou indiqué dans la
R
ampe à l’aide d’une Vis de 1/2” (33).
20
T
rou
Fil de
Terre
Assemblage
de la Console
33
5
7. Posez la console sur la Rampe (20). Prenez
garde à ne pas pincer l’un ou l’autre des fils.
Assurez-vous que le fil de mise à terre (voir
l’étape 5) et le groupement de fils de la
console (voir l’étape 6) se retrouvent à l’inté-
rieur du canal indiqué.
Serrez à la main cinq Vis (3) à l’intérieur de la
Rampe (20) et de la console. Engagez les cinq
Vis sans toutefois les serrer immédiatement.
N’insérez pas de Vis à l’intérieur des deux
trous indiqués.
6. Pendant que la deuxième personne tient toujours
l’assemblage de la console, localisez le groupe-
ment de fils sous l’assemblage de la console.
Branchez le groupement de fils de l’assemblage
de la console sur le Groupement de Fils du
Montant (77).
Faites bien attention de bran-
cher les prises correctement (voir le schéma
en encadré) ; les prises devraient glisser faci-
lement les unes dans les autres et s’enclen-
cher. Si les prises ne glissent pas facilement
l’une dans l’autre et ne s’enclenchent pas, tour-
nez une prise et essayez à nouveau. SI LES
PRISES NE SONT PAS BRANCHÉES COR-
RECTEMENT, LA CONSOLE PEUT ÊTRE EN-
DOMMAGÉE QUAND LE COURANT EST
BRANCHÉ. Enfilez ensuite les connecteurs
dans la Rampe (20).

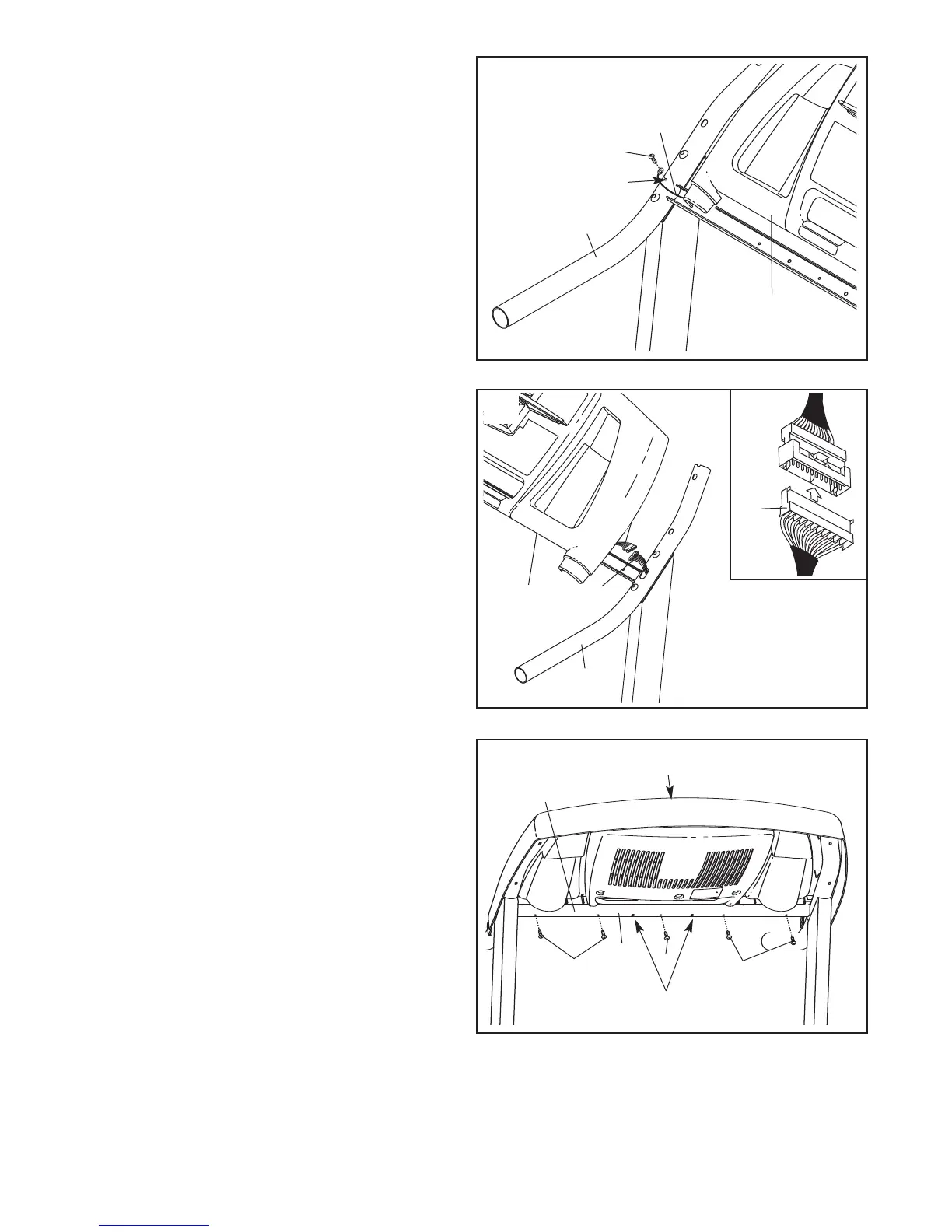

Assemblage de la Console
3
3
Aucune Vis
3
20
77
Assemblage
de la
Console
77
20
7
6
Chaîne
Fil
