9

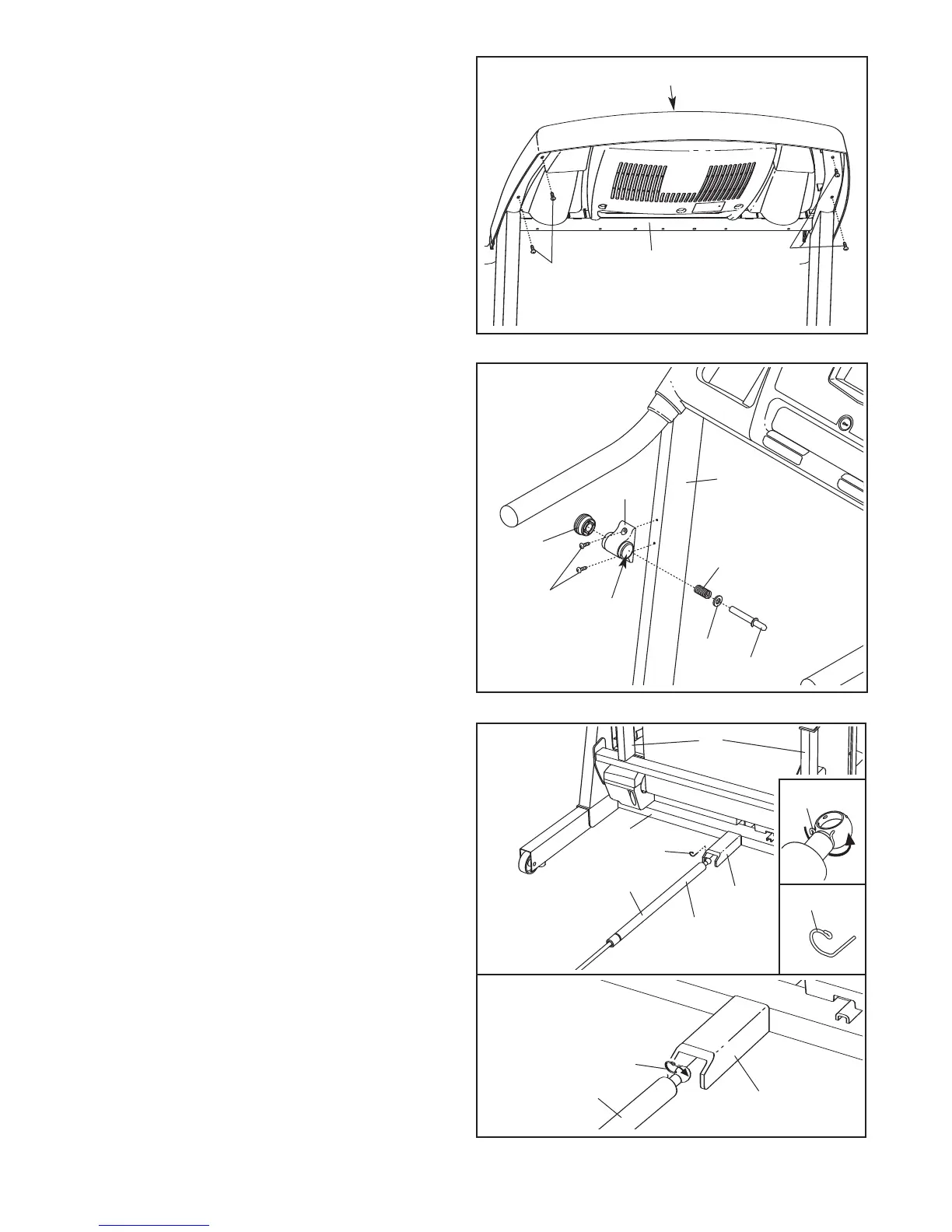

8. Serrez à la main quatre Vis (3) supplémentaires
à
l’intérieur de la Rampe (20) et l’assemblage de
la console. Ensuite, serrez les neuf Vis utili-
sées à l’étape 7 et à cette étape-ci; ne serrez
pas les Vis à l’excès.
Branchez le cordon d’alimentation comme indi-
qué à la page 11, et allumez le courant comme
décrit à la page 13. Remarque : il est possible
que le tapis de course se soulève à l’inclinaison
maximale puis retourne au niveau minimal.
Assemblage de la Console
3
20
8
3
10.Placez le tapis roulant dans la position de range-
ment (reportez-vous à la section COMMENT
PLIER ET DEPLACER LE tapis roulant à la
page 24).
Puis, placez l’extrémité du cylindre de l’Amortis-
seur (92) près du support de la base des
Montants (84).
Voir les deux petit dessins en encadré. A l’aide
de votre ongle ou de l’extrémité d’un tournevis,
appuyez sur le bout de la Goupille de l’Amortis-
seur (25) pour le décoincer de l’Amortisseur
(92). Puis, tournez la Goupille de l’Amortisseur
et enlevez-le de l’Amortisseur. Veillez à ne pas
perdre la Goupille de l’Amortisseur.
Référez-vous au schéma 10a. Appuyez l’extré-
mité du cylindre de l’Amortisseur (92) sur la bille
du support. Puis, insérez l’extrémité de la
Goupille de l’Amortisseur (25) à travers deux
des petits trous situés à l’extrémité de
l’Amortisseur. Tournez ensuite la Goupille de
l’Amortisseur jusqu’à ce qu’elle se fixe à
l’Amortisseur.
92
25
92
25
10
10a
84
58
Support
Cylindre
Support
25
25
9. Attachez le Logement du Loquet (73) au
Montant (84) gauche à l’aide de deux Vis (3).
Assurez-vous que le grand trou se trouvant
dans le Logement du Loquet est sur le côté
illustré. Ne serrez pas les Vis à fond.
Si la goupille n’est pas installée dans le
Logement du Loquet (73), retirez le bouton hors
de la tige. Assurez-vous que le col et le ressort
sont sur la goupille, comme illustré. Insérez la
goupille dans le Couvercle du Loquet, et repla-
cez le bouton sur la goupille en serrant.
3
84
9
Bouton
Goupille
Col
Grand
Trou
Ressort
73
