7

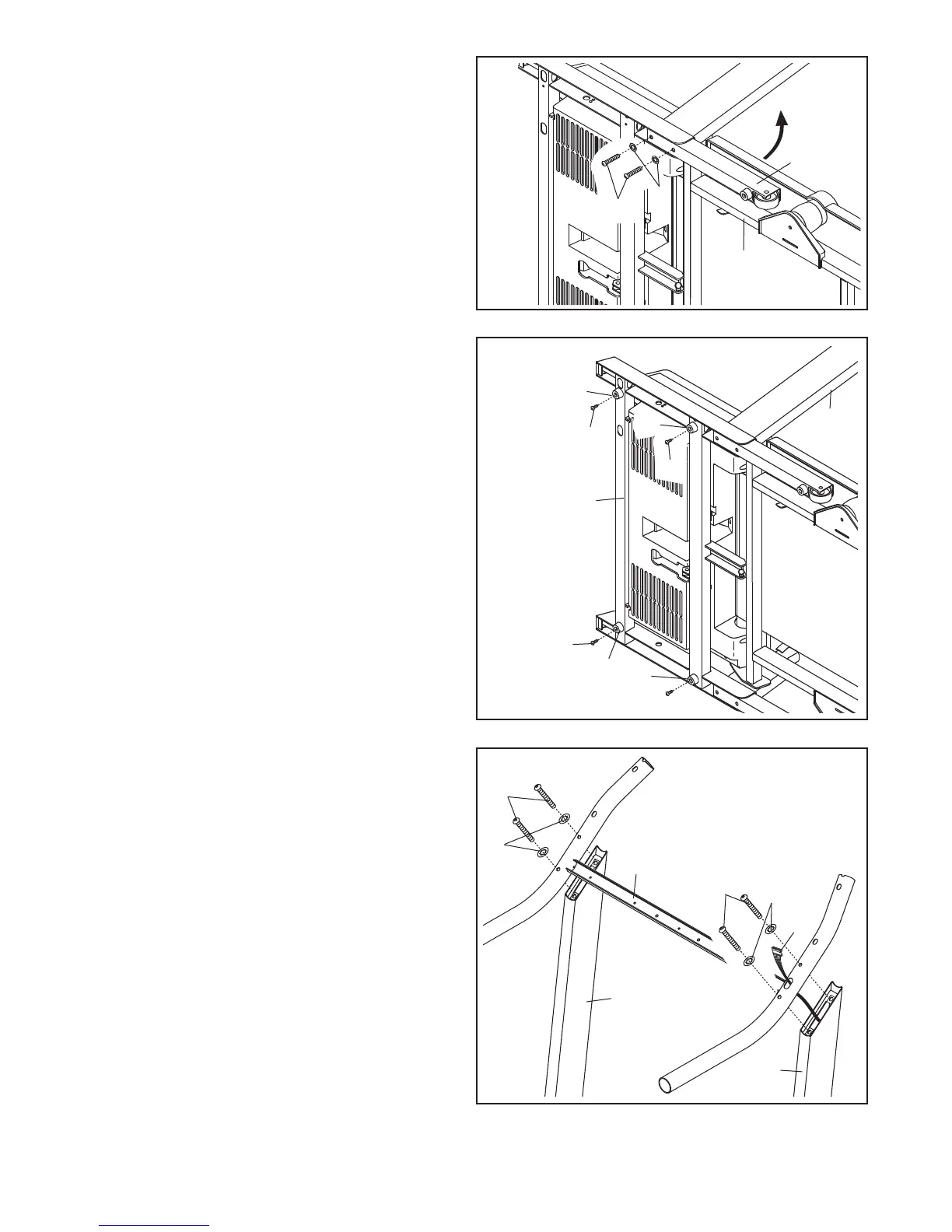

2. Con l’aiuto di una seconda persona, inclinare
con attenzione il tapis roulant sul suo lato destro.
P
iegare parzialmente il Telaio (58) in modo che
il tapis roulant sarà più stabile.
Non piegare
c
ompletamente il tapis roulant finché sia
completamente montato.
Inserire l’altra Gamba di Estensione (89) alla
base dei Montanti (84) come indicato. Successi-
vamente inserire due Bulloni Gamba di
Estensione (64) alla base della Gamba di
Estensione e serrare i Bulloni della stessa.
.
58
8
64
2
3. Montare le quattro Gommini Base (82) sulla
base dei Montanti (84) con quattro Viti
Autoforanti da 1” (22).
Con l’aiuto di un’altra persona sollevare delicata-
mente il tapis roulant cosicché i quattro Gommini
Base (82) appoggino sul pavimento e i Montanti
(84) siano in verticale.
84
22
22
82
82
82
84
3
89
82
22
4. Con l'aiuto di un'altra persona reggere il
Manubrio (20) vicino ai Montanti (84). Inserire il
Filo Bardato Montante (77) nel foro in fondo al
Manubrio e fuori dall'alto come indicato.
Successivamente, fissare il Corrimano (20) sui
Montanti (84). Evitare che il Filo Bardato del
Montante (77) cada nel Montante destro.
Fissare il Corrimano (20) con quattro Bulloni
Corrimano (64) e quattro Rondelle a Stella (8);
preavvitare entrambe i Bulloni Corrimano e
poi serrarli completamente.
84
20
8
8
77
64
84
64
4
