MONTAGGIO
Il montaggio richiede due persone. Posizionare il tapis roulant in un’area sgombra e rimuovere il materiale di im-
ballaggio; non disfarsi della materiale di imballaggio fino a montaggio completo. Nota: Il dietro del nastro scorrevole
del tapis roulant è coperto da un lubrificante ad alta esecuzione. Durante il trasporto, una piccola quantità di lubrifi-
cante potrebbe essersi trasferita sulla parte superiore del nastro scorrevole e sul cartone. Questa é una condizione
normale é non ha effetto alcuno sulla prestazione del tapis roulant. Se ci fosse del lubrificante sulla parte superiore
del tapis roulant, semplicemente pulire con un panno morbido e un detergente dolce e non-abrasivo.

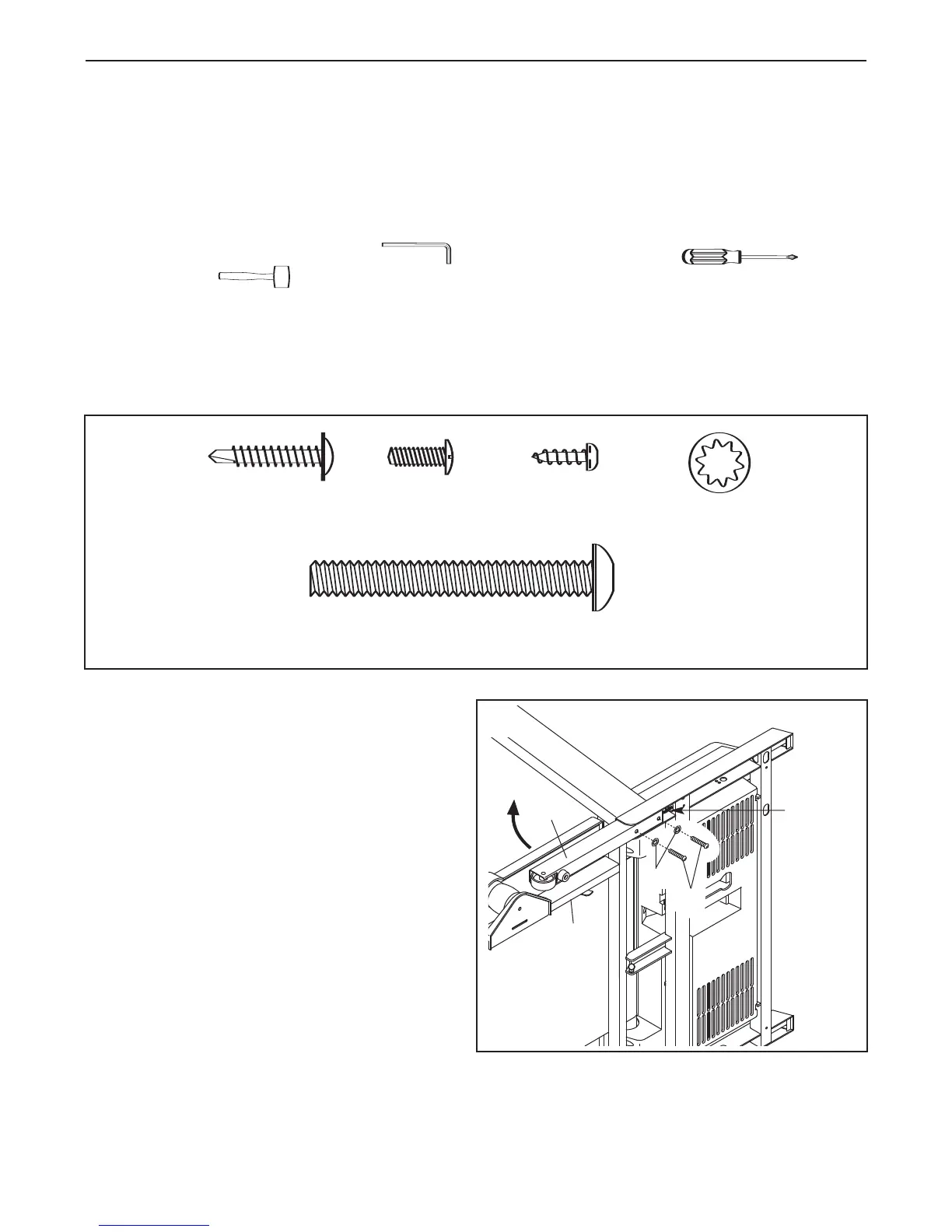

Il montaggio richiede l’inclusa chiave esagonale , un vostro cacciavite di croce , e un
maglio in gomma .
Per l’identificazione dei pezzi per il montaggio, vedere i disegni dei pezzi sottostante. Il numero tra paren-
tesi indicato sotto ogni disegno rappresenta il numero chiave del pezzo, elencati alle pagine 30 e 31 nella LISTA
DELLE PARTI. Il numero dopo le parentesi è la quantità necessaria per il montaggio.
Se un pezzo non si trova
nel sacchetto dei pezzi, controllare se è stato premontato. Al fine di evitare danni ai componenti in pla-
stica, non utilizzare strumenti alimentati elettricamente per il montaggio.
3/4” Tek Screw (58)–8
1
Vite Messa a Terra
d’argento (33)–1
1/4” Star Washer
(
W
Latch Screw
(XXX)–2
Handrail Bolt (20)–4
Extension Leg Bolt (64)–4
Rondella a Stella
(8)–8
Vite (3)–11
Bullone Consolle/Bullone Gamba
d’Estensione (64)–8
Vite Filetante da 1
(22)–4
6
1. Assicurarsi che il cavo elettrico sia staccato
dalla presa.
Facendo ricorso all’aiuto di un’altra persona, in-
clinare attentamente il tapis roulant sul lato sini-
stro come mostrato. Piegare parzialmente il
Telaio (58) per rendere il tapis roulant più sta
-
bile.
Non piegare completamente il tapis rou-
lant prima di averlo completamente assem-
blato.
Inserire una Gamba d’Estensione (89) nella
base dei Montanti (84) come mostrato.
Nota: at-
tenzione a non impigliare il Filo Bardato del
Montante (77) alla base dello stesso. Per inse-
rire completamente la Gamba di Estensione po-
trebbe essere necessario martellarla legger-
mente. Successivamente inserire due Bulloni
della Gamba di Estensione (64) con due
Rondelle a Stella (8) alla base della Gamba di
Estensione e serrare i Bulloni della stessa.
8
1
58
89
64
77
