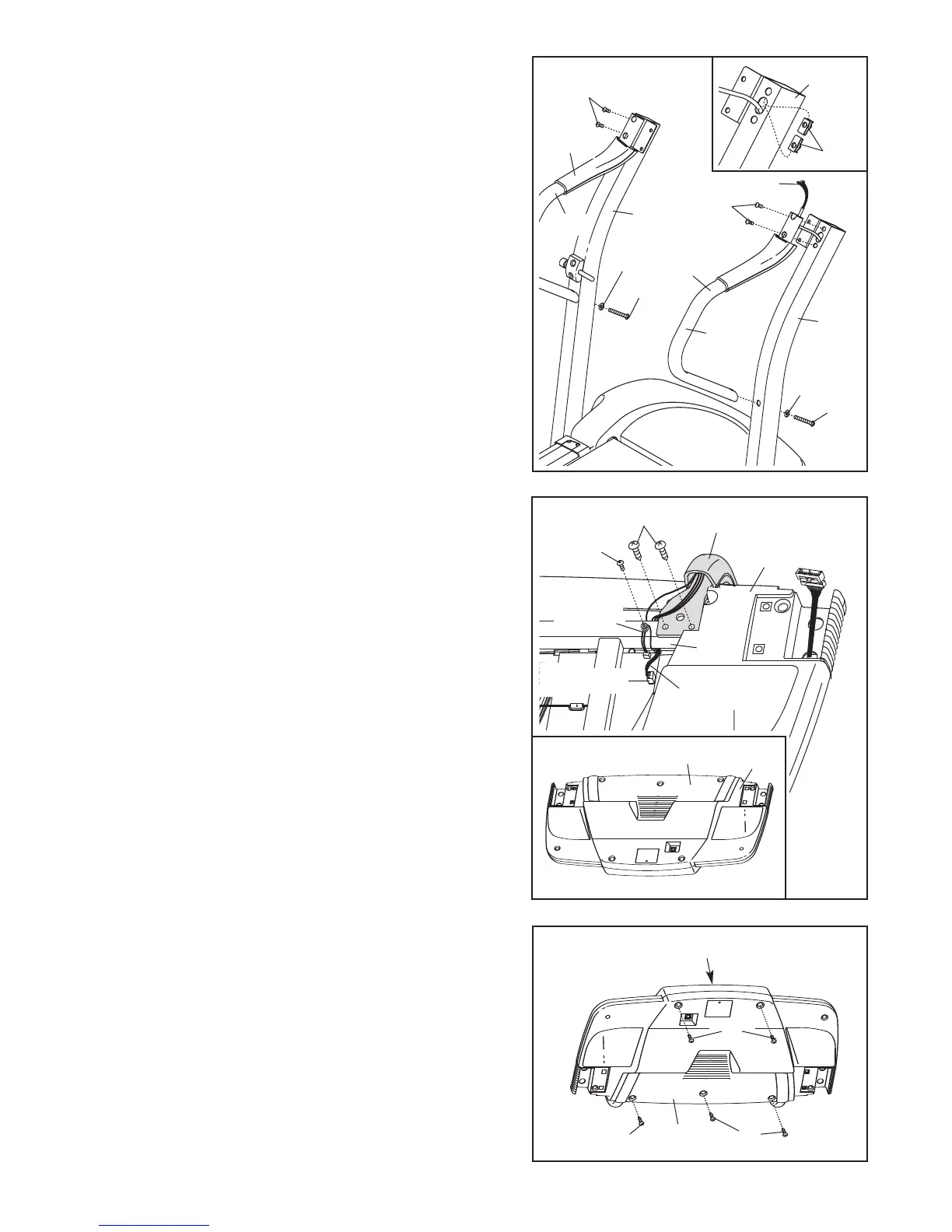

5. Bekijk de inzettekening. Zorg ervoor dat er twee U-moe-
ren (112) in het bovenste uiteinde van ieder Staander
(96) komen te zitten. Aandacht: het kan zijn dat extra U-
moeren zijn meegeleverd.
Z
oek naar de rechter and linker Handleuning (108) (ie-
dere Handleuning is voorzien van een sticker). Houdt de
rechter Handleuning bij de rechter Staander (96), en
steek de Draadharnas (118) in het grote gat in de rechter
Handleuning en trek deze uit het bovenste uiteinde zoals
getoond.
Houdt vervolgens de rechter Handleuning (108) tegen de
rechter Staander (96). Draai de 5/16” x 3 1/2” Bout (121)
met een 5/16” Tussenring (130) zo’n drie, vier slagen in
the rechter Staander en het onderste gedeelte van de
rechter Handleuning. Maak vervolgens twee 5/16” x 1”
Bouten (113) in het bovenste eind van de rechter hand-
leuning en in de rechter Staander vast.
Zorg ervoor dat
de Bouten niet in de Handleuning vallen. Til de
Handleuning op of laat de handleuning zakken mocht dat
nodig zijn om de 5/16” x 1” Bouten in de Staander te kun-
nen vastdraaien.
Draai alle drie de bouten stevig vast.
Maak de linker Handleuning (108) zoals boven aangege-
ven vast aan de Linker Staander (96). Aandacht: Er is
geen draadharnas in de Linker Staander.
6. Bekijk de inzettekening. Keer het Bedieningspaneel (101)
om op een zachte oppervlakte. Verwijder de verpakkings-
banden en de Achterkant van het Bedieningspaneel (104).
Verwijder mocht er zich twee Polsstang Schroeven (76)
in ieder uiteinden van het Onderstel van het Bedienings-
paneel (80) bevinden. Houdt de Polsstang (77) tegen het
Onderstel van het Bedieningspaneel en maak de Pols-
stang vast met de vier Polsstang Schroeven. Draai de
Polsstang Schroeven goed vast. Zorg ervoor dat u de
draden niet beschadigt.
Zoek naar de polsdraad in de Polsstang (77). Steek de
polsdraad onder het Onderstel van het Bedieningspaneel
(80) en maak de draad vast aan de aangegeven connec
-
tor. De polsdraad zal makkelijk in de connector pas-
sen. Mocht dat niet het geval zijn, draai de polsdraad wat
en probeer nog eens.
Maak de aangegeven geaarde draden vast aan het
Onderstel van het Bedieningspaneel (80) met een 1/2”
Geaarde Schroef (52).
7.
Maak de Achterkant van het Bedieningspaneel (104) aan
het bedieningspaneel vast met vijf 3/4” Schroeven (33).
Zorg ervoor dat u de draden niet beschadigt.
5
96
118
96
108
108
1
13
1
13
121
Rechts
Links
121
119
112
130
130
76
52
77
101
80
6
104
101
Polsdraad
Connector
Geaarde
Draden
