ProLights CROMOBEAM250 - Collegamento; Configurazione Canali DMX; Modalità DMX; Collegamenti Della Linea DMX

CROMOBEAM25014
3.6 COLLEGAMENTO
Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità
principale (Master).
1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria ser-
vendosi di un cavo XLR a 3 poli.
2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità se-
condaria ecc.
3.7 CONFIGURAZIONE CANALI DMX
Il CROMOBEAM250 dispone di 2 congurazioni dei canali DMX a cui si può accedere dal pannello di controllo.
• Premere il tasto MENU no a quando sul display non appare [Intro], quindi premere il tasto ENTER per
confermare la scelta.
• Premere i tasti UP e DOWN per selezionare nel menu la voce [Channels] e confermare la scelta premendo
il tasto ENTER.
• Selezionare la congurazione DMX desiderata tra [Basic] e [Advanced].
Le tabelle a pagina 16 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia DMX,
l’unità possiede dei contatti XLR a 3 poli.
3.8 MODALITÀ DMX
• Per poter entrare nella modalità DMX, premere il tasto MENU no a quando sul display non appare
[Intro], quindi premere il tasto ENTER per confermare la scelta.
• Premere i tasti UP e DOWN per selezionare nel menu la voce [Run] e confermare la scelta premendo il
tasto ENTER.
• Selezionare la modalità [DMX512].
3.9 COLLEGAMENTI DELLA LINEA DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.

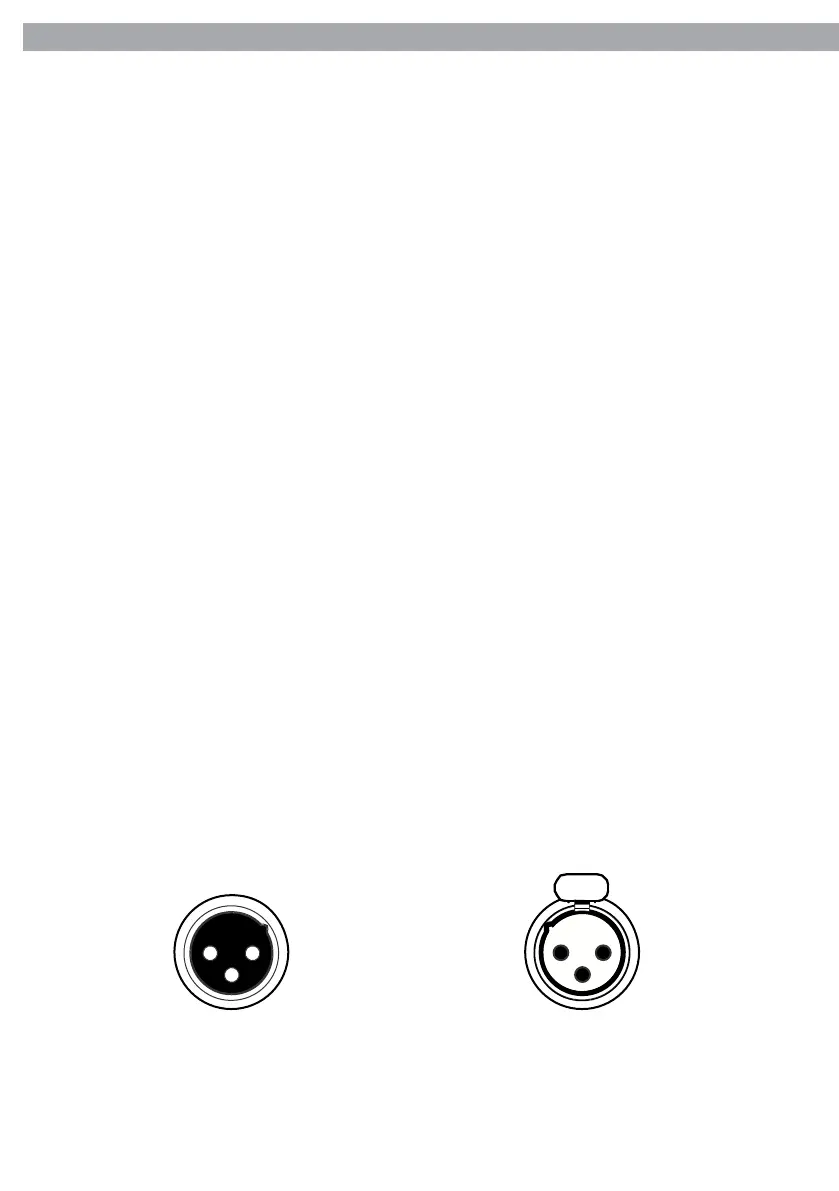

Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
1
3
21 2
3
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comportereb-
be malfunzionamenti delle unità e dei controller.
Fig.6
