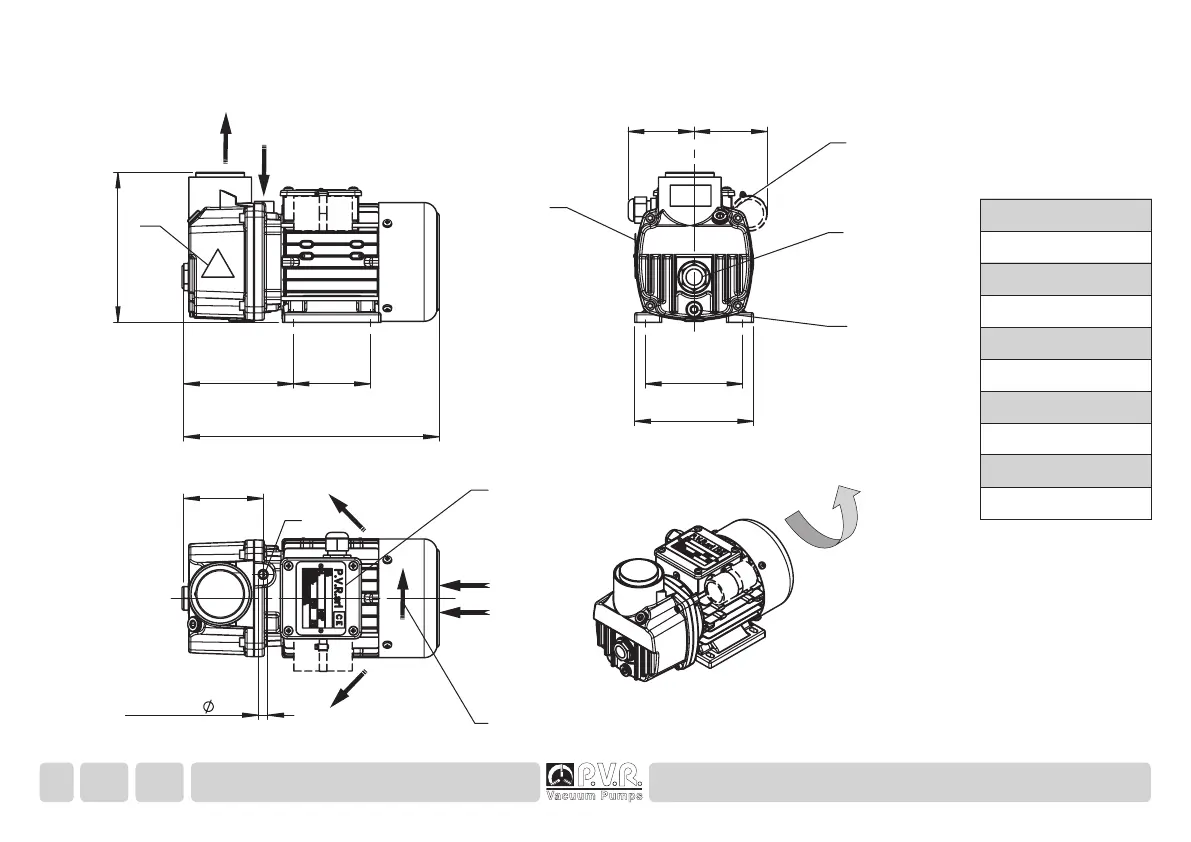

INGOMBRI E PARTI PRINCIPALI / OVERALL DIMENSIONS AND MAIN PARTS
EM4 - EM4/B
20
ITA ENG
236
139
101 71
A
B
M
110
61
90
68
*
E
F
G
N
73
1/8" Gas (
9 )
C
D
D
L
H
A
A
B
C
D
E
F
G
H
L
N
* Motore monofase
* Single-phase motor
Aspirazione verticale
Vertical inlet
Scarico aria
Exhaust
Entrata aria raffreddamento
Cooling air inlet
Uscita aria raffreddamento
Cooling air outlet
Tappo carico olio
Oil filling plug
Spia livello olio
Oil level sight glass
Tappo scarico olio
Oil drain plug
Targhetta identificazione
Pump name plate
Targhetta rotazione
Rotation plate
Targhetta motore elettrico
Electric motor plate
