1. INFORMAZIONI GENERALI
Questo manuale contiene le informazioni necessarie al corretto funzionamento della
pompa ed alla sua manutenzione ordinaria per prevenirne l’uso improprio e per la
sicurezza delle persone addette al suo funzionamento. Nessun altro tipo di operazio-
ne dovrà essere fatto senza aver prima contattato il nostro Servizio Assistenza. Le
informazioni fornite non intendono sostituire, integrare o modificare qualsiasi norma,
prescrizione, decreto, direttiva o legge a carattere specifico in vigore nel luogo in
cui avviene l’installazione. I consigli rivolti al personale addetto all’installazione e alla
manutenzione presuppongono che lo stesso sia esperto e preparato nell’affronta-
re qualsiasi problematica di manutenzione, sia meccanica che elettrica. Per qualsiasi
dubbio o informazioni non riportate su questo manuale si prega di contattare il nostro

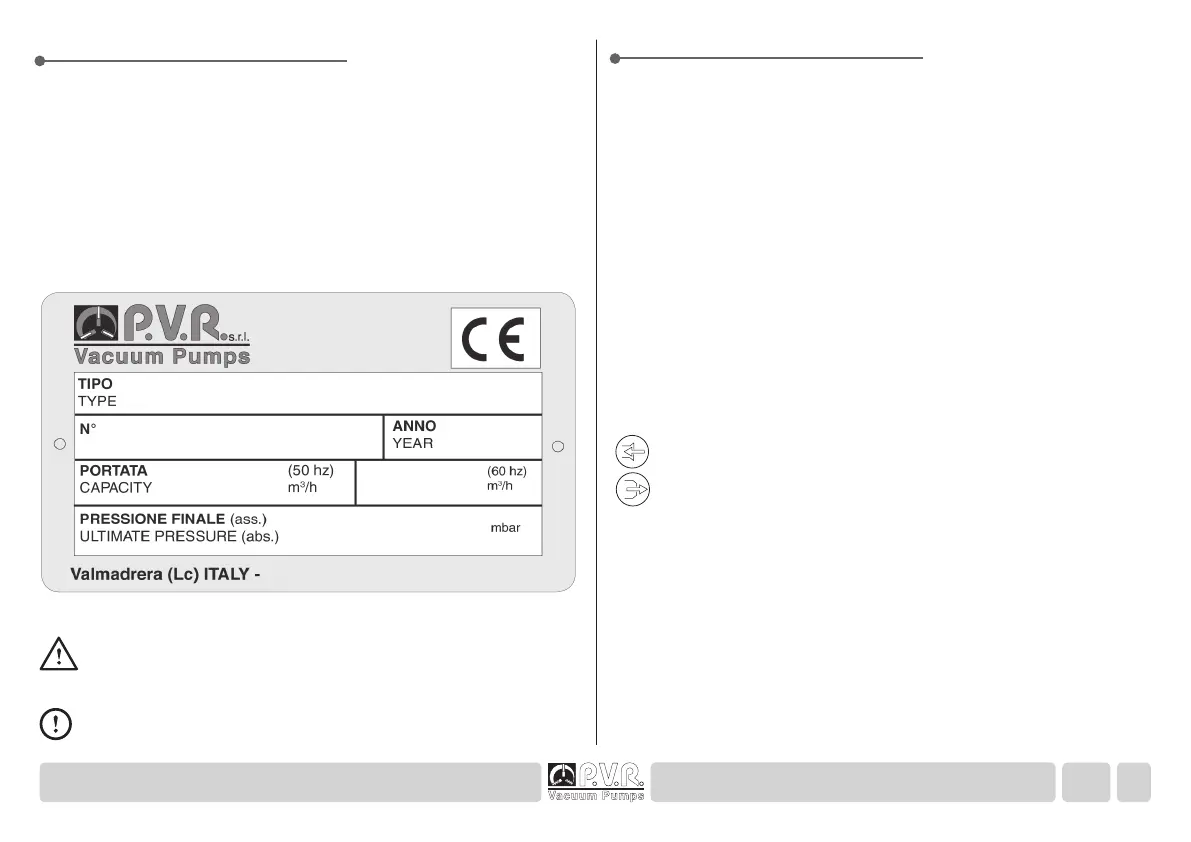

Servizio Assistenza, comunicando sempre: modello (tipo), numero di serie, anno di
costruzione, riportati sulla targhetta di identificazione.
Nel manuale vengono impiegate due simbologie:
ATTENZIONE:
Per istruzioni che se disattese possono causare condizioni di pericolo
per le persone.
AVVERTENZE:
Per istruzioni che se disattese possono provocare danni alla macchina.
2. SPECIFICHE DI PRODOTTO
2.1 Descrizione della pompa
Le pompe serie:
EM4 - EM4/B - EM8 - EM8/B pag. 22
EM12 - EM12/B - EM20 - EM20/B - EM28 - EM28/B - EM40 - EM40/B pag. 28
Sono pompe del tipo rotativo a palette, lubrificate a ricircolo d’olio.
La pompa è calettata direttamente sul motore elettrico.
Il raffreddamento ad aria viene assicurato tramite la ventola del motore.
In aspirazione è presente un filtro a rete per proteggere la pompa da corpi solidi di
diametro maggiore di 1mm. Inoltre una valvola di ritegno integrata impedisce la ri-
salita dell’olio ed il rientro dell’aria nella camera da svuotare durante la fase d’arresto
(escluso EM4 - EM4/B).
Nel serbatoio è inserito un sistema di separazione delle nebbie d’olio dall’aria di
scarico (residuo max.2 PPM/peso equivalenti a 2,4 mg/m
3
). L’olio abbattuto viene
recuperato in modo automatico dalla pompa.
Uno zavorratore, sempre inserito, impedisce la condensazione all’interno della pom-
pa quando si aspirano piccole quantità di vapore (escluso EM4 - EM4/B).
Questo simbolo identifica l’attacco filettato in aspirazione.
Questo simbolo identifica l’attacco filettato allo scarico.
2.2 Impiego previsto
Le pompe per vuoto descritte in questo manuale possono aspirare esclusivamente
aria e piccole quantità di vapor d’acqua. Sono adatte per l’evacuazione di sistemi
chiusi o per funzionare ad un vuoto costante compreso nei seguenti campi:
EM4 sono adatte per l’evacuazione di sistemi chiusi dove si raggiunge la pressione
massima di 2 mbar (assoluti) (es. confezionamento sottovuoto)
EM4/B sono adatte per l’evacuazione di sistemi chiusi e per funzionare ad un vuoto
costante compreso tra 10 e 700 mbar (assoluti)
