Realtek RTL8169 User Manual

RTL8169
2002/03/27 Rev.1.21
5

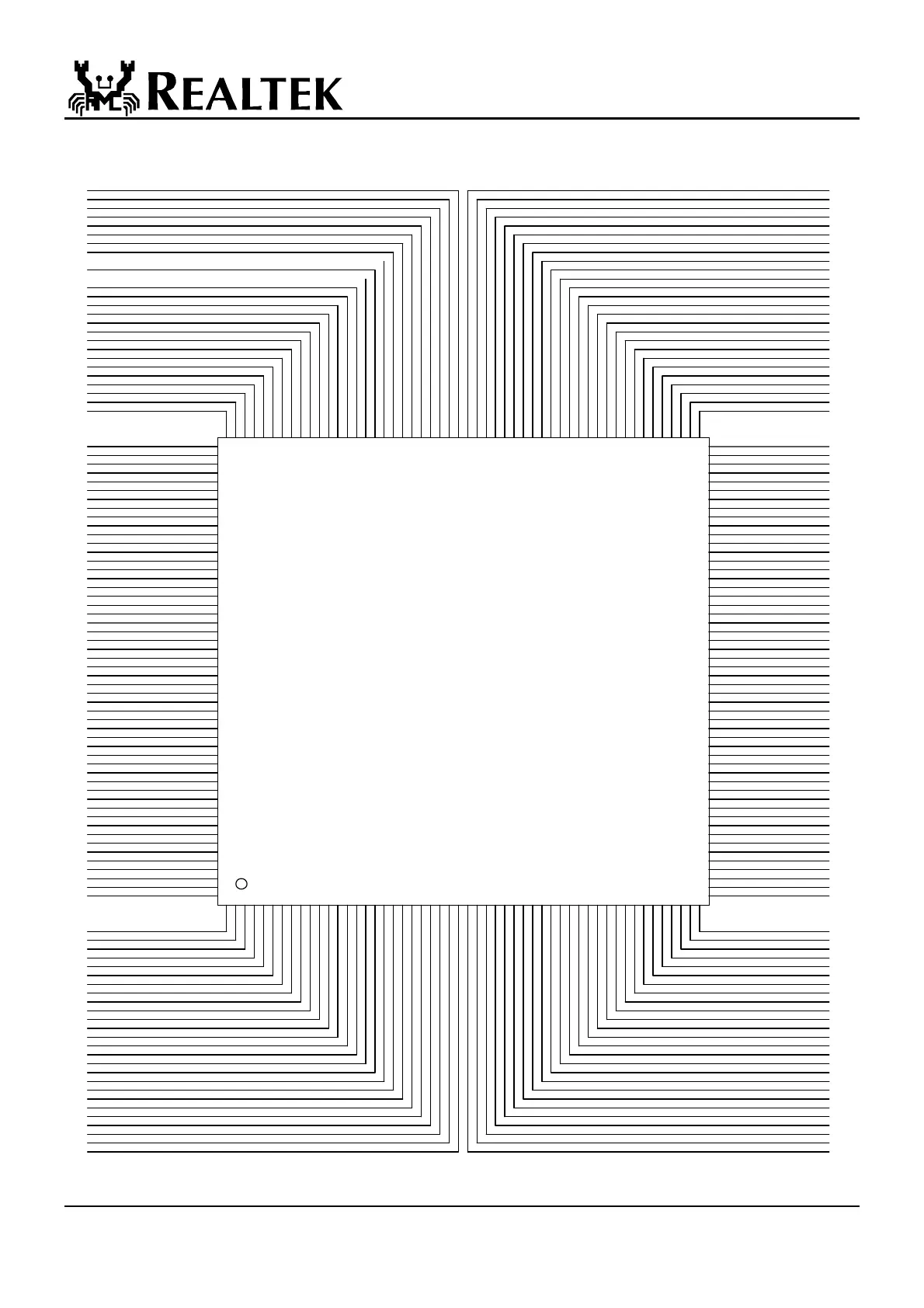

4. Pin Assignments
RTL8169
131 VDD33
138 TXD4
139 TXD3
140 TXD2
141 TXD1
142 TXD0
143 TXEN
144 VDD33
145 GTXCLK
146 TX8
147 TXCLK
148 CRS
149 GND
150 GND
151 COL
152 RXER
153 NC
154 RXCLK1
155 NC
156 RXCLK
157 RXDV
158 RXD0
159 RXD1
160 RXD2
161 RXD3
162 RXD4
163 RXD5
164 RXD6
165 RXD7
166 VDD18
167 VDD33
168 CLOCK125
169 MDC
170 MDIO
171 GND
172 ISOLATEB
173 M66EN
174 INTAB
175 RSTB
176 CLK
178 REQB
179 VDD33
180 AD31
181 AD30
182 AD29
183 AD28
184 GND
185 AD27
186 AD26
187 AD25
188 AD24
189 VDD33
190 CBE3B
191 IDSEL
192 AD23
193 AD22
194 AD21
195 GND
196 AD20
197 AD19
198 AD18
199 AD17
200 VDD33
201 AD16
202 CBE2B
203 FRAMEB
204 IRDYB
205 TRDYB
206 GND
207 DEVSELB
208 STOPB
1 PERRB
2NC
3 SERRB
4NC
5 PAR
6NC
7 CBE1B
130 OEB
129 WEB
128 ROMCSB
127 MD0
126 MD1
125 MD2
124 MD3
123 MD4
122 MD5
121 MD6
120 VDD18
119 MD7
118 LED0
117 GND
116 LED1
115 LED2
114 LED3
113 VDD33
112 MA16
111 MA15
110 MA14
109 MA13
108 NC
107 MA12
106 NC
105 MA11
102 MA9
101 MA8
100 MA7
99 MA6
98 GND
97 MA5
96 MA4
95 MA3
94 GND
93 EECS
92 MA2
91 MA1
90 MA0
89 VDD33
88 LWAKE
87 PMEB
86 CLKRUNB
85 AD32
84 AD33
83 AD34
82 GND
81 AD35
80 AD36
79 AD37
78 AD38
77 VDD33
76 AD39
75 AD40
74 AD41
73 AD42
72 GND
71 GND
70 AD43
69 AD44
68 VDD18
67 AD45
66 AD46
65 VDD33
64 AD47
63 AD48
62 AD49
61 AD50
60 GND
59 AD51
58 AD52
57 AD53
56 AD54
55 VDD33
54 AD55
53 AD56
52 AD57
51 NC
50 AD58
49 NC
48 GND
47 NC
46 AD59
45 NC
44 AD60
43 AD61
42 AD62
41 VDD33
40 AD63
39 PAR64
38 CBE4B
37 CBE5B
36 GND
35 CBE6B
34 CBE7B
33 GND
32 REQ64B
31 ACK64B
30 VDD33
29 AD0
28 AD1
27 VDD18
8 VDD33
9 AD15
10 AD14
11 AD13
12 AD12
13 GND
14 AD11
15 AD10
16 AD9
17 AD8
18 VDD33
19 CBE0B
20 AD7
21 AD6
22 AD5
23 GND
24 AD4
25 AD3
26 AD2
132 RSTPHYB
133 TBILBK
134 GND
135 TXD7
136 TXD6
137 TXD5
103 NC
177 GNTB
104 MA10
