Reely Sky Flamingo - H) Montage der Ruderhörner an Seiten- und Höhenruder; I) Montage des Hecksporns mit Anlenkung

12
h) Montage der Ruderhörner an Seiten- und Höhenruder
Zeichnen Sie in gerader Linie vom Gestängeaustritt der Höhenruderanlenkung die Lage der Ruderhörner an die Höhenruder an.
Beachten Sie hierbei, dass die Anlenkgestänge für das Höhenruder im hinteren Bereich des Rumpfes an den oberen Schlitzen aus dem Rumpf herausgeführt
werden (Bild 6, Pos. 1). Bohren Sie (wie bereits bei den Querrudern praktiziert) mit einem passenden Bohrer die entsprechenden Löcher. Die Ruderhörner
können nun montiert werden Bild 6, Pos. 3).
Das Seitenrudergestänge wird (in Flugrichtung von hinten gesehen) im linken Bereich des Höhenrudergestänges zum unteren Schlitz herausgeführt (Bild 6,
Pos. 2). Auch hier muss der Montageort des Seitenruderhorns in gerader Linie vom Schlitz zum Seitenruder ermittelt und dort das Ruderhorn montiert werden
(wie bei den Quer- und Höhenruder aufgezeigt).
Um ein Ausbrechen der Bohrlöcher zu vermeiden, ist langsam, rechtwinklig und mit einer Hartholzunterlage als Gegenlager zu bohren. Für
optimale Ergebnisse empfehlen wir, mit 0,1 mm Untermaß zu bohren.
i) Montage des Hecksporns mit Anlenkung
Der Hecksporn muss fest mit dem Seitenruder verklebt werden.
Hierzu müssen Sie in das Seitenruder ein entsprechendes Loch boh-
ren in der Art, dass das Ende der Montageplatte beim Drehpunkt auf
dem Seitenruder aufsteht.
In das Loch vom Seitenruder müssen bei demontiertem Hecksporn ein
paar Tropfen Sekundenkleber gegeben werden, damit das Holz mehr
Stabilität bekommt.
Wie in Bild 6, Pos. 4 gezeigt, muss anschließend die Montageplatte
des Hecksporns mit dem Rumpf verschraubt und das Rad montiert
werden.
Markieren und bohren Sie entsprechende Löcher in den Rumpf und
schrauben die Montageplatte mit selbstschneidenden Schrauben
2,5 x 10 mm fest.
Für einen besseren Halt empfehlen wir Ihnen, in die
Schraubenlöcher der Montageplatte einen Tropfen
Sekundenkleber zu geben.
Die Anlenkung des Spornrades erfolgt, da bereits fest miteinander ver-
bunden, durch die Anlenkung des Seitenruders.
Das Spornrad wird mit Stellringen am Hecksporn befestigt. Verschrau-
bungen Metall/Metall ohne Stoppmuttern müssen mit Schrauben-
sicherungslack gesichert werden.

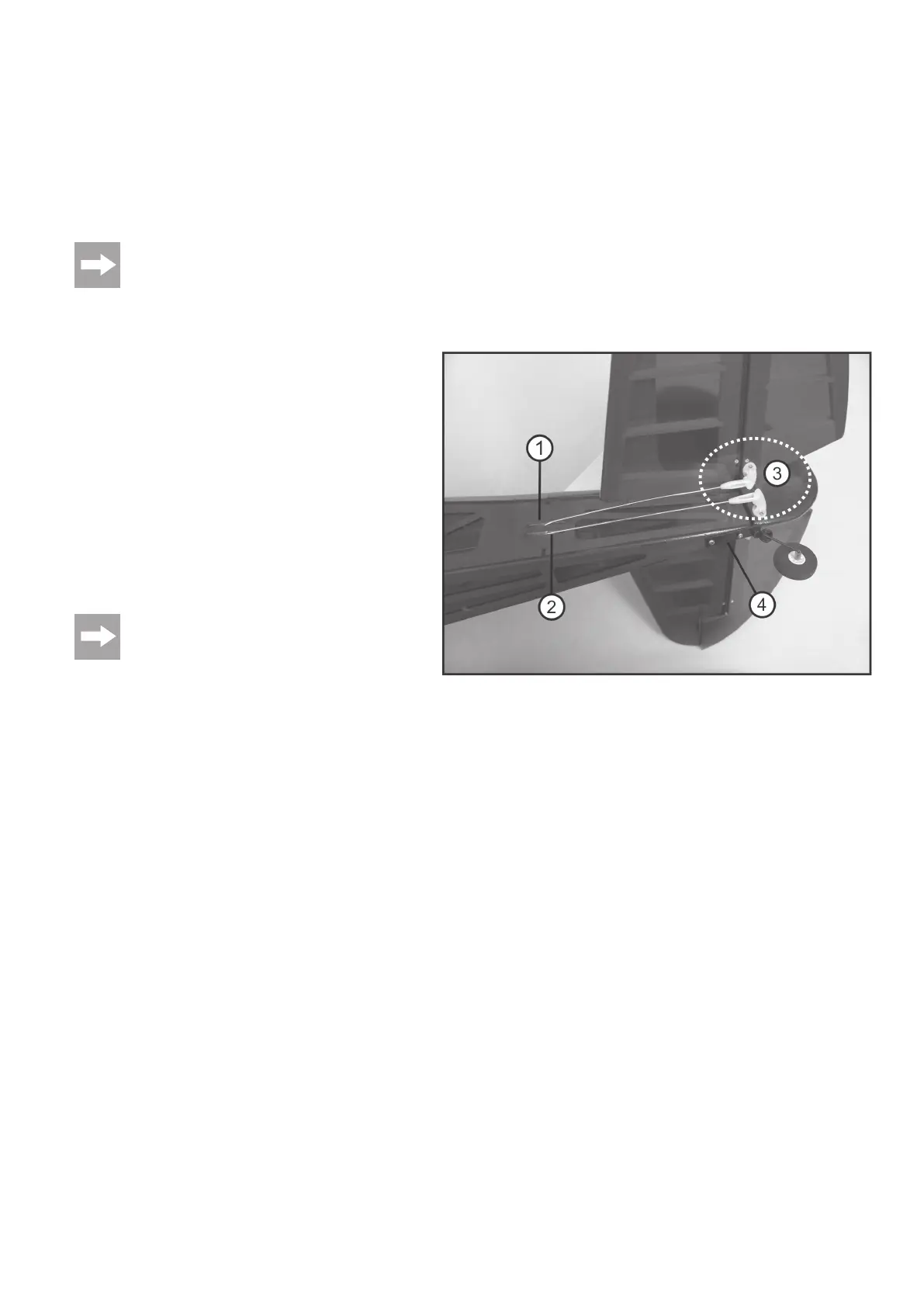

Bild 6
