m) Montage des mâts des surfaces portantes
Afin d’améliorer la stabilité des surfaces portantes en vol,
des mâts doivent être montés sur les surfaces portantes
du modèle réduit.
Décollez le film au niveau des extrémités des mâts des surfaces
portantes.
Marquez puis percez les trous pour les anneaux de fixation au niveau
du train d’atterrissage principal en procédant de la manière indiquée
sur la figure 10a (à env. 8 mm du sol du fuselage vers le haut) à l’aide
d’une mèche 1,5 mm.
Veillez ici à ce que les trous soient prépercés aux emplacements où
les blocs en bois sont montés sur la face intérieure du fuselage.
Vissez à fond les anneaux à gauche et à droite du fuselage puis montez
les bagues en caoutchouc.
Fixez les mâts des surfaces portantes sur le fuselage à l’aide des pinces.
Après montage de la surface portante, mesurez puis marquez les trous
également destinés au montage des anneaux de fixation sur les surfaces
portantes. Il est ici essentiel que les anneaux soient montés en veillant
à ce qu’ils ne déforment et / ou ne poussent pas les surfaces portantes
vers le haut ou vers le bas après le montage des mâts des surfaces
portantes.
Les trous de fixation doivent être percés à l’intérieur au niveau des
logements de servo à l’aide d’une mèche 1,5 mm à env. 83 mm de
l’arêtier.
Veillez ici impérativement à percer les trous au centre de la membrure
en bois dur (voir figure 10b).
Montez les anneaux et les bagues en caoutchouc.
Afin d’améliorer la rigidité, nous vous recommandons
d’appliquer quelques gouttes de colle instantanée dans
les trous de la surface portante avant le montage définitif.
Par ailleurs, nous vous recommandons d’appliquer une
goutte de colle épaissie à base de résine époxy 30 minutes
sur les vis à l’intérieur à partir du logement de servo.
Les anneaux peuvent être vissés ou dévissés afin de
compenser la longueur et garantir un montage sans
déformation.

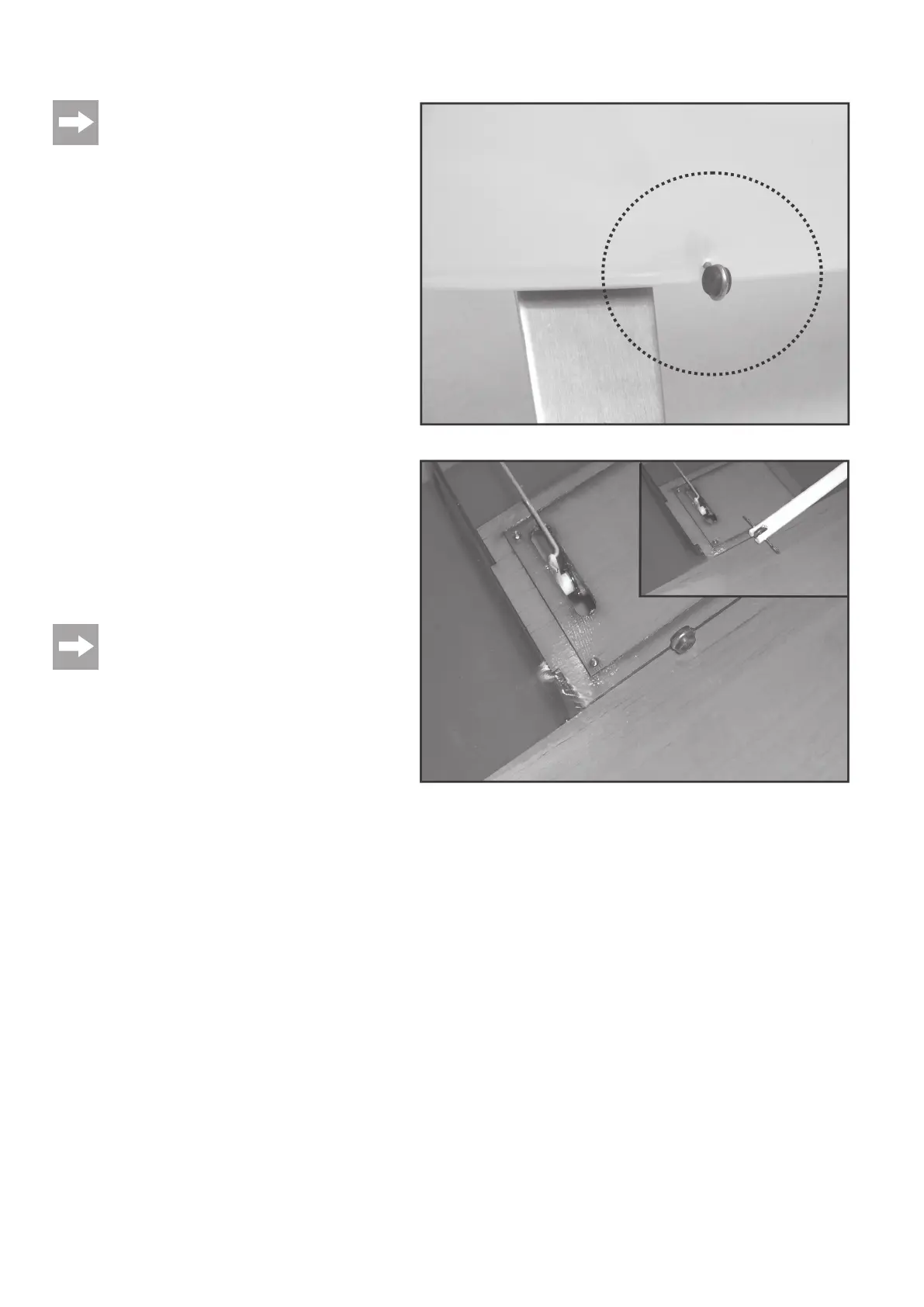

Figure 10b
Figure 10a
