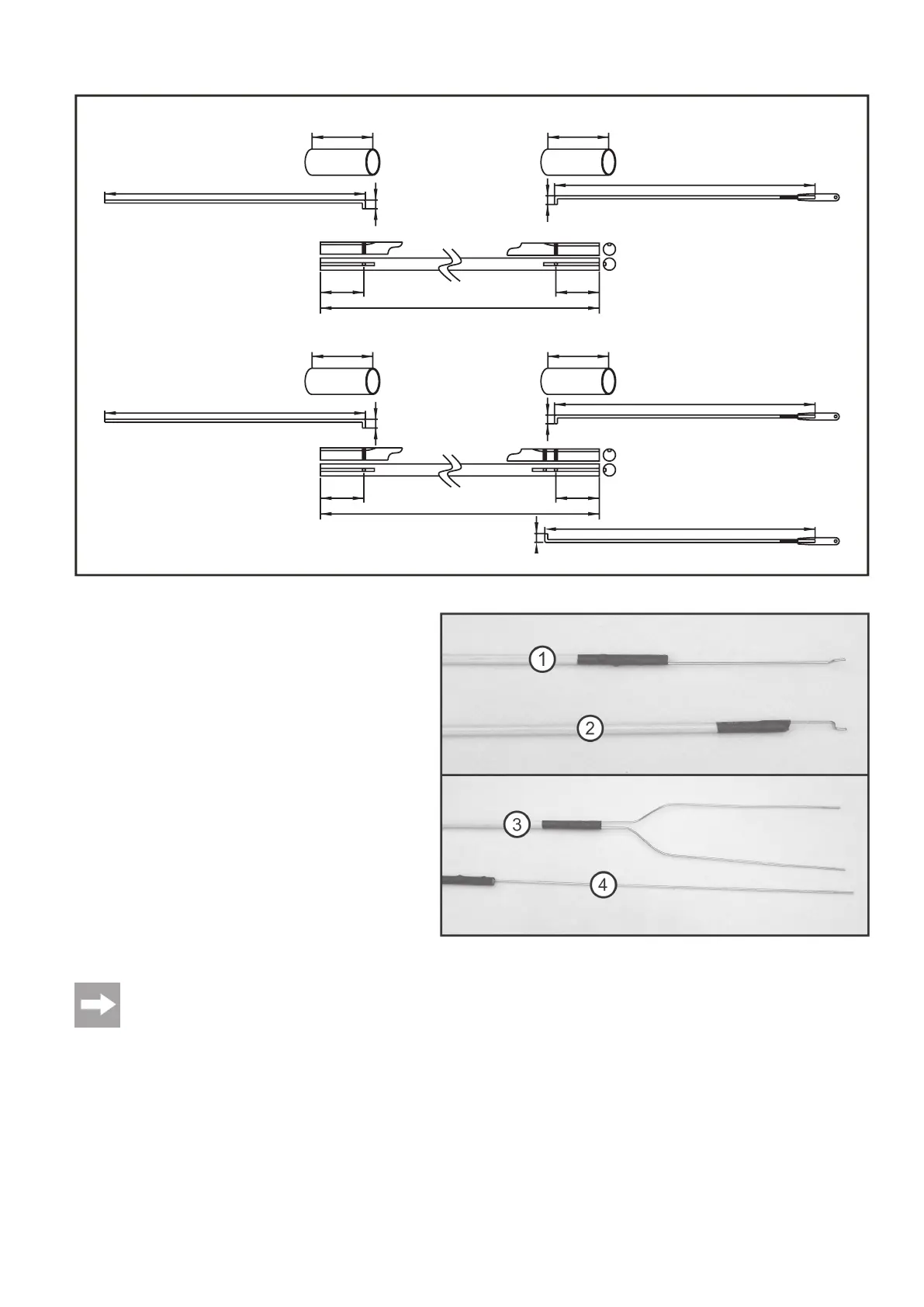

l) Herstellung der Anlenkgestänge
Für die Anlenkung von Höhen- und Seitenruder müssen die Anlenk-
gestänge aus Teilen des Bausatzes hergestellt werden. Die Längen-
angaben sehen Sie in Bild 9a.
Zur Herstellung der Gestänge müssen die abgelängten Drähte wie in
Bild 9a gezeigt am Ende um 5 mm im 90°-Winkel abgebogen und mit
30-Minuten Epoxydharz-Kleber an den Holzschubstangen eingeklebt
werden.
Hierzu sind die Stangen zuerst mit einem Tropfen Sekundenkleber zu
fixieren. Dann wickeln Sie eine feine Schnur mehrfach um die fixierte
Schubstange.
Anschließend wird der Epoxydharz-Kleber aufgetragen und die ganze
Einheit mit einem Schrumpfschlauch versiegelt.
Die Gestänge müssen anschließend passend gebogen werden. In Bild
9b sehen Sie für den Anschluss an die Servoruderhörner in Position 1
das fertige Höhenrudergestänge und in Position 2 das Gestänge für
das Seitenruder.
Für den Anschluss an die Ruderhörner der Leitwerke sehen Sie in Po-
sition 3 das Gestänge für das Höhenruder, in Position 4 für das Seiten-
ruder.
Wenn Sie Ihr Modell mit einem Verbrennungsmotor ausgestattet haben, müssen Sie das Anlenkgestänge für die Vergasereinstellung abhängig von
der Vergaseranlenkung des Verbrennungsmotors den Erfordernissen anpassen und montieren.
Dem Bausatz liegt hierzu entsprechendes Material bei, das jedoch eventuell durch eigenes bzw. zusätzlich gekauftes Material ergänzt oder ersetzt
werden muss.
35
35
35
35
230
230
235
350
350
150
150
25
25
25
25
5
5
5
5
5
Bild 9b
Bild 9a
