13
j) Montage des Hauptfahrwerkes
Im Bausatz sind auch Radverkleidungen enthalten.
Wollen Sie Ihr Modell auf unbefestigten Flugplätzen (z.B.
Rasen) starten, empfehlen wir Ihnen, die Rad-
verkleidungen nicht zu montieren.
In dieser Bedienungsanleitung wird die Montage mit den
Radschuhen gezeigt.

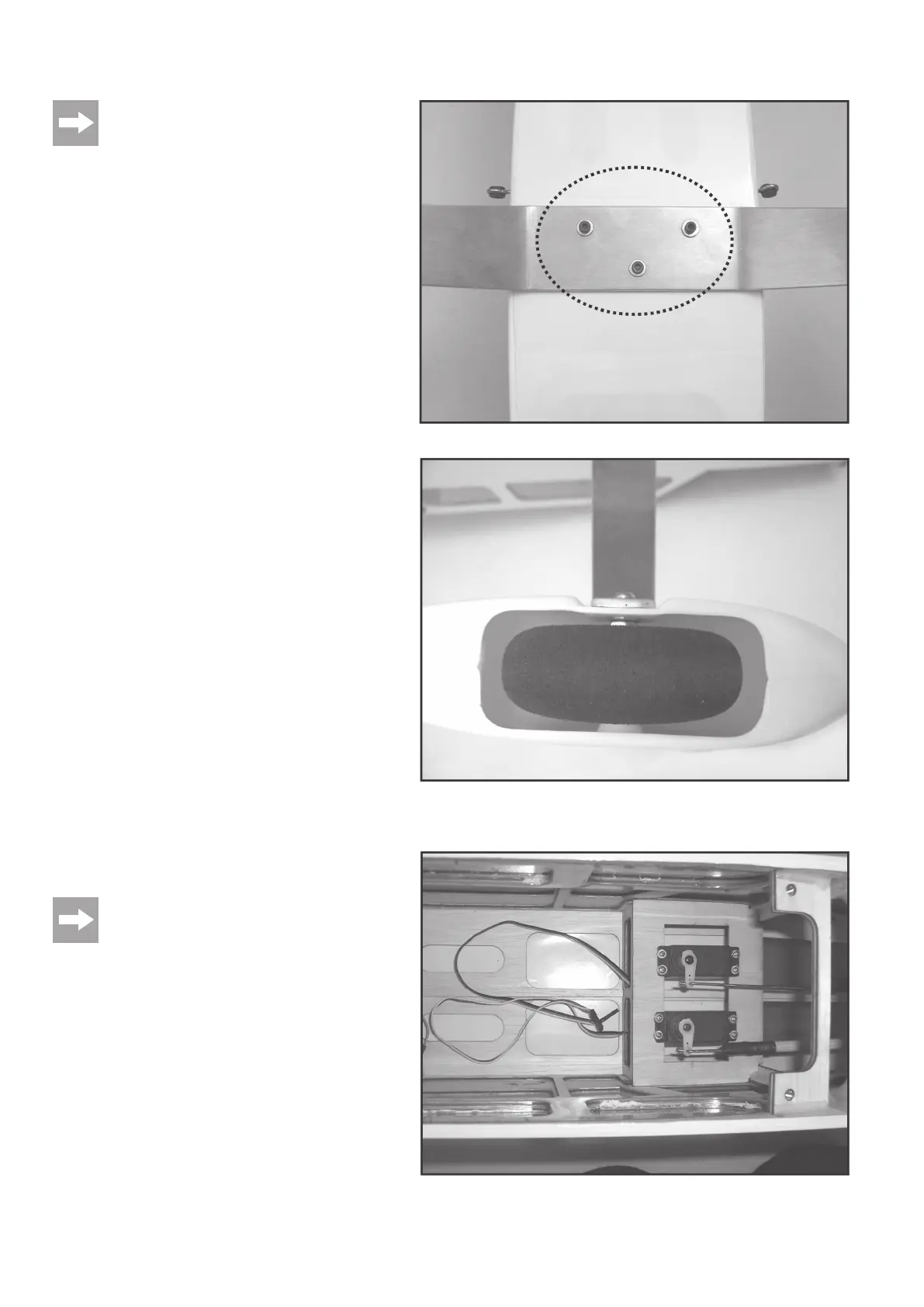

Montieren Sie das Hauptfahrwerk mit Schrauben M4 x 15 mm und den
Einschlagmuttern am Rumpf fest (Bild 7a).
Anschließend montieren Sie die Radachsen (Schrauben M4 x 45 mm)
an das Hauptfahrwerk (Bild 7b).
Stecken Sie hierzu nacheinander die Radschuhe, eine Beilagscheibe,
eine Mutter M4 und zuletzt die Räder auf die Achsen.
Schrauben Sie die Radachsen am Hauptfahrwerk fest.
Auf das aus den Radschuhen herausragende Gewinde montieren Sie
ebenfalls eine Mutter M4, die mit Schraubensicherungslack gesichert
werden muss.
k) Montage von Höhen- und Seitenruderservo
Montieren Sie die Servos für Höhen- und Seitenruder wie in Bild 8
gezeigt.
Wenn Sie Ihr Modell mit einem Verbrennungsmotor aus-
statten wollen, so müssen Sie in das Servobrett ein drit-
tes Servo für die Vergaseranlenkung montieren.
Abhängig davon muss die Einbaulage aller 3 Servos den
jeweiligen Erfordernissen angepasst werden.
Bild 7b
Bild 7a
Bild 8
