e) Préparation du fuselage
Le fuselage doit être ouvert à différentes emplacements.
Avant de découper le film du fuselage, nous vous
recommandons de repasser cette zone une seconde fois.
Localisez les évidements pour les hublots et les gouvernes de
profondeur et de direction en palpant le fuselage. Ouvrez ces
emplacements à l’aide d’un cutter. Orientez-vous aux indications sur
les figures 4a et 4b.
f) Montage de l’empennage horizontal
Glissez l’empennage horizontal par l’arrière dans l’orifice du fuselage (figure 5a) puis centrez-le par rapport au fuselage.
Montez la surface portante sur le fuselage. Pour de plus amples informations, voir chapitre 8. n).
Mesurez la position exacte de l’empennage horizontal par à la surface portante (voir figure 5b).
Important :
La précision de ces travaux a une influence considérable sur les caractéristiques de vol.
Si tout est parfaitement mesuré, marquez avec un feutre la position exacte de l’empennage horizontal à l’extérieur sur le haut et le bas du fuselage. Tirez ensuite
à nouveau l’empennage horizontal du fuselage puis retirez avec précaution le film repassable entre les repères à l’aide d’un cutter.
Vous pouvez ensuite définitivement fixer l’empennage horizontal sur le fuselage à l’aide de colle époxy 30 minutes.
Ajustez l’empennage horizontal sur le fuselage en procédant de la manière indiquée sur les figures 4b, 5a et 5b.

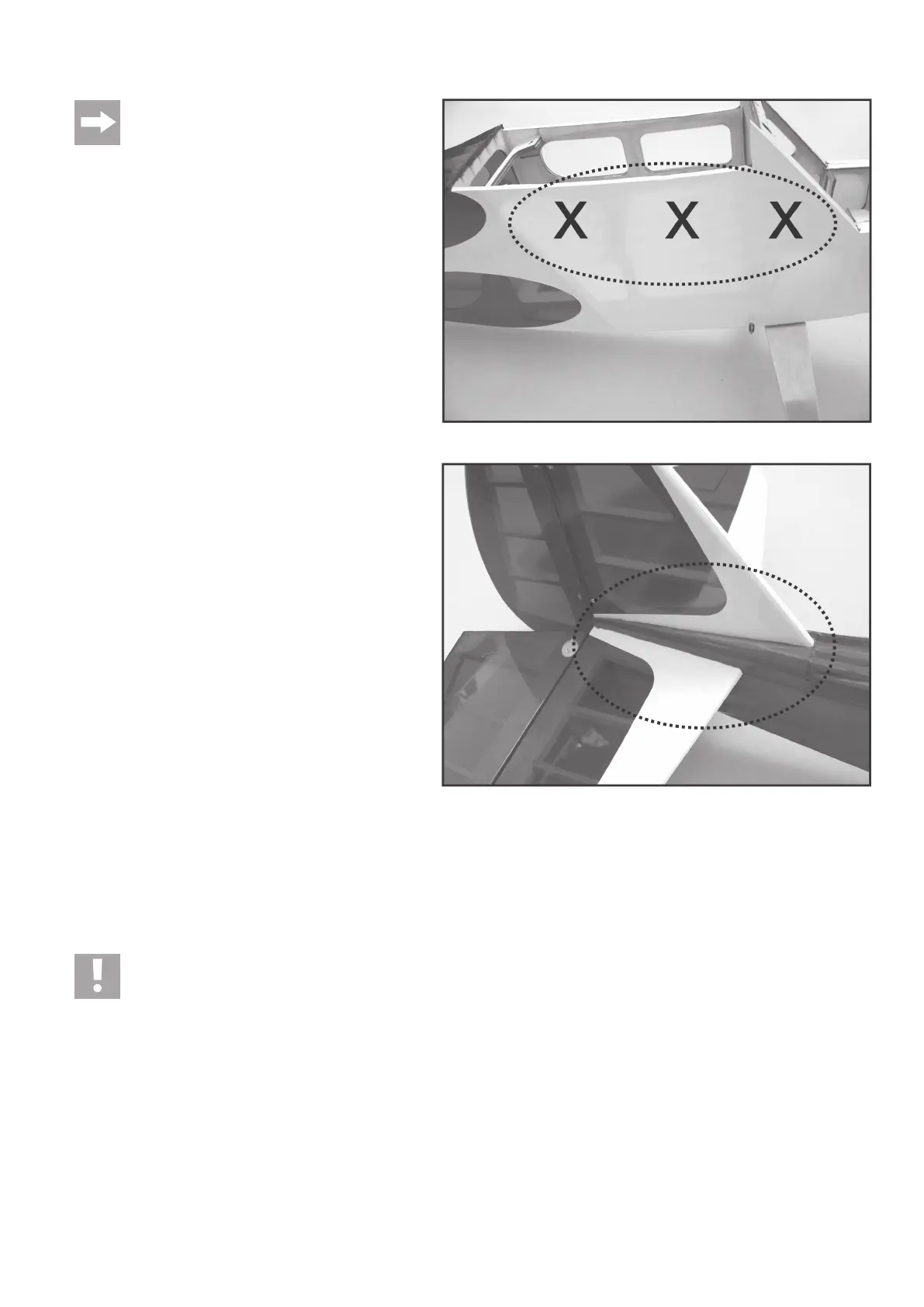

Figure 4a
Figure 4b
