9. Mise en service du modèle réduit
a) Réglage du centre de gravité
Le modèle réduit doit être réglé en veillant à ce que le centre de gravité
se situe env. 85 à 90 mm derrière l’arêtier de la surface portante en
disposant astucieusement le récepteur et / ou la batterie de propulsion
(et, le cas échéant, en ajoutant du plomb).
Indiquez pour cela la position exacte du centre de gravité sur les
nervures d’emplanture de l’aile avec un crayon. Soutenez le modèle
réduit assemblé prêt à voler par le dessous au niveau des points de
mesure avec les index de la main gauche et de la main droite (ou avec
un dispositif adéquat).
Si le centre de gravité est correct, le modèle réduit doit adopter une
position légèrement inclinée vers l’avant.
Important !
Mesurez toujours le centre de gravité verrière posée.
Pour les premiers vols, définissez le centre de gravité à
env. 90 mm de la profondeur des surfaces portantes. Le
centre de gravité optimal peut être ajusté au fur et à mesure
des vols.
b) Réglage des braquages des gouvernes
Lorsque le modèle réduit est correctement monté et que l’émetteur est correctement réglé, les gouvernes doivent présenter les valeurs de débattement
suivantes.
Aileron 15 mm vers le haut 15 mm vers le bas
Gouverne de profondeur 20 mm vers le haut 20 mm vers le bas
Gouverne de direction 20 mm vers la gauche 20 mm vers la droite
Attention !
Les valeurs indiquées sont les valeurs limites inférieures et supérieures pour les braquages des gouvernes. Ajustez les braquages individuellement
en fonction de vos préférences personnelles pour le pilotage. Si vous utilisez une télécommande à microprocesseur avec votre modèle réduit, les
valeurs peuvent confortablement être réglées à partir de l’émetteur. Si vous utilisez une télécommande normale, vous devez régler les valeurs en
modifiant les raccordements des bielles de poussée au niveau des guignols de gouverne des servos ou des volets de gouverne.

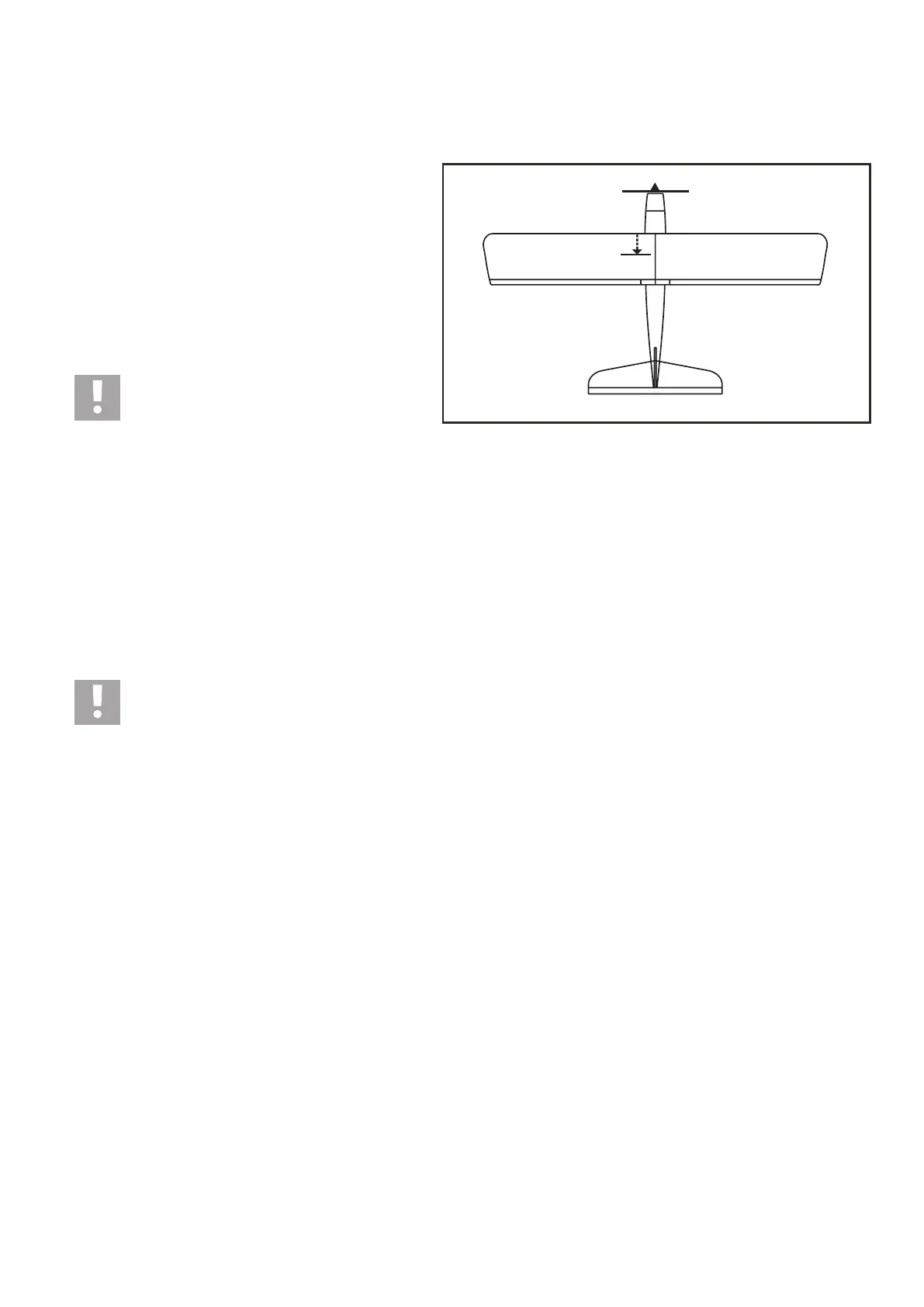

Figure 14
85 - 90 mm
