b) Montage des servocommandes des surfaces portantes
Avant le découper le film des supports de servo, nous vous recommandons de repasser encore une fois les surfaces portantes dans cette zone.
Localisez les caches pour logement de servo au centre, au-dessous
de la surface portante. Découpez avec précaution cette zone à l’aide
d’un cutter.
Vous devez également découper les fentes longitudinales pour la
tringlerie dans les caches pour logement de servo (flèches sur la
figure 2).
Confectionnez des rallonges adaptées pour les servos de l’aileron. Pour
des raisons de sécurité, il est recommandé de souder les câbles de
servo et les rallonges (plutôt que d’employer des rallonges à fiches).
Introduisez les câbles de servo rallongés dans le cache pour logement
de servo puis faites les sortir par le dessous de la surface portante au
niveau de la nervure d’emplanture (figure 1, n° 4).
Les servocommandes peuvent ensuite être installées dans les caches
pour logement de servo et les guignols de gouverne peuvent être
installés perpendiculairement.
Pour ce faire, respectivement coller deux blocs en bois dur fournis sur
les caches pour logement de servo en veillant à ce que le guignol de
gouverne du servi dépasse au centre des fentes longitudinales.
Les servos se fixent à l’aide des vis adéquates fournies avec les servos
sur les blocs en bois dur (figure 2, n° 1).
Après achèvement de tous les travaux, les caches pour logement de
servo doivent être dévissés à l’aide de vis autotaraudeuses 1,5 x 6 mm
(figure 2, n° 2).
c) Montage des guignols de gouverne sur les ailerons
Dessinez l’emplacement de montage du guignol de la gouverne sur les ailerons avec une ligne droite mesurée à partir du guignol de gouverne de la servocommande.
À l’aide d’une mèche appropriée, percez les trous requis. Vous pouvez maintenant monter les guignols de gouverne sur les ailerons à l’aide de vis M1,5 x 20 mm
et de la plaque de renforcement. Les vis qui dépassent des ailerons doivent être raccourcies.
Afin d’éviter que les trous ne cassent, percez lentement et à angle droit sur un support en bois dur comme palier-support. Afin d’obtenir des
résultats optimaux, nous recommandons de percer avec une dimension inférieure de 0,1 mm à la cote prescrite.
d) Montage de l’articulation de l’aileron
À l’aide des tringles fournies avec le kit de montage, confectionnez des
tringles d’asservissement adaptées puis reliez-les aux guignols de
gouverne des servocommandes.

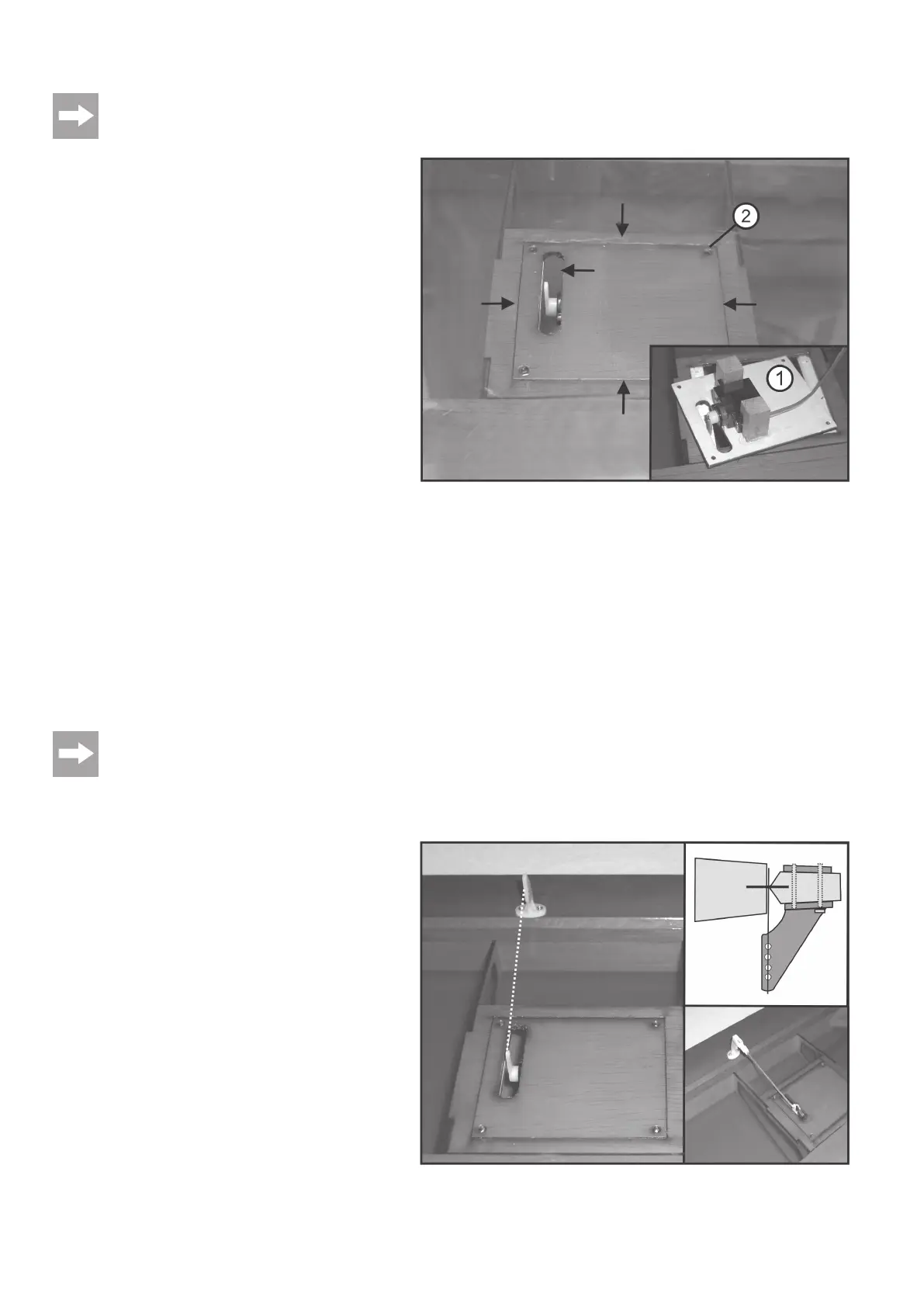

Figure 2
